垂直通道旋转给料阀结构设计

　　在粉体加工、气力输送、粮食仓储、化工配料这类涉及散料定量转运的生产场景里，垂直通道的旋转给料设备一直是衔接上下工序、维持系统压差稳定的核心部件，这款垂直通径的旋转阀结构，就是针对上下垂直布置的料仓、输送管道衔接需求开发的专用结构。不同于水平通径的回转阀需要额外做变向接口适配，这款结构的进出口采用同轴垂直布置，能直接对接上下垂直排布的管道或料仓出料口，减少管路变向带来的物料堆积死角，也能降低安装时的空间占用，尤其适合厂房竖向空间紧张、料仓底部直接衔接输送管线的布局场景。从实际使用场景来看，这类旋转阀主要承担两个核心作用，一是定量给料，通过转子叶轮的匀速转动，将上方料仓落下的散状物料均匀连续地输送到下方的输送管线或受料设备中，

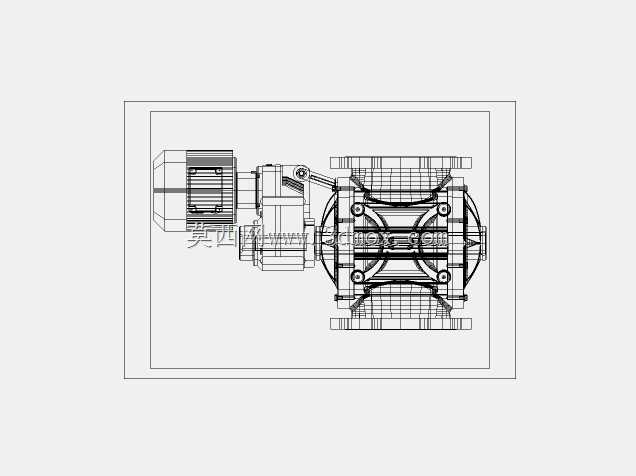

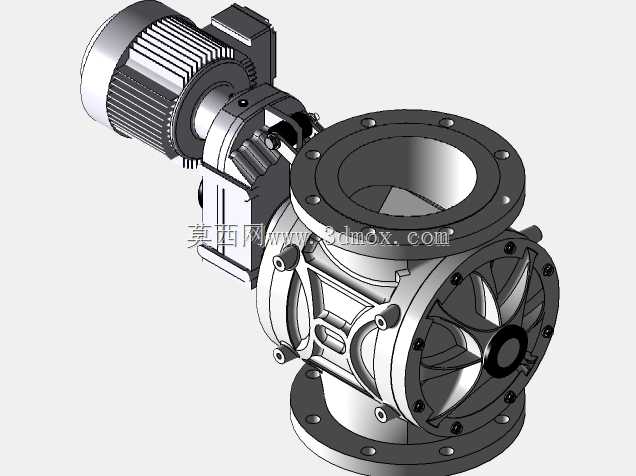

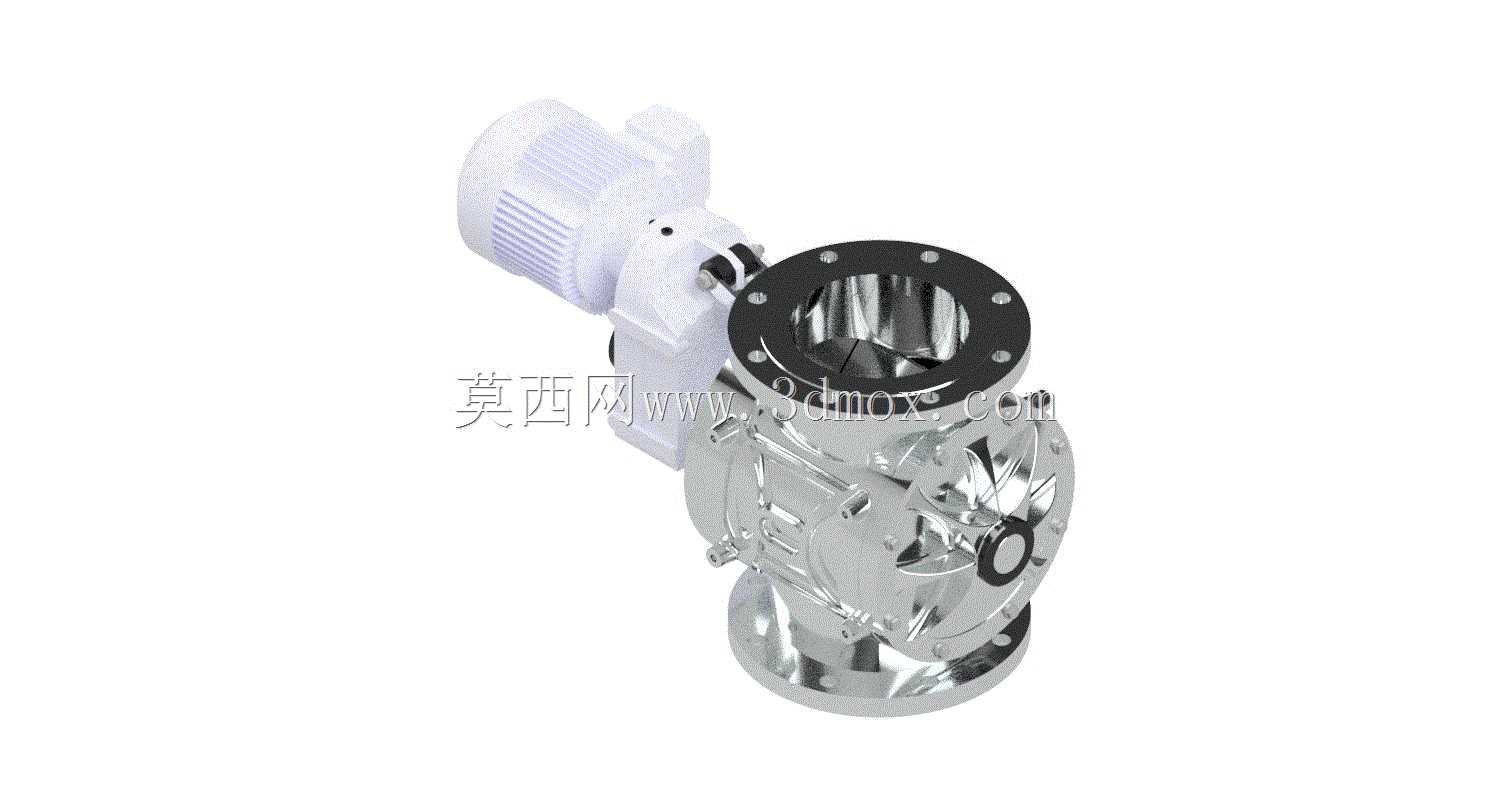

　　避免物料塌料导致的给料不均；二是气锁密封，转子叶片和阀体内腔的精密配合，能在上下腔体存在压差的气力输送系统中，阻隔上下腔的气流串通，保证输送系统的风压稳定，避免气流上窜导致料仓物料流化无法正常下料。这款结构的驱动端采用侧装式减速电机直连设计，电机输出轴和转子轴通过联轴器直连，省去了链轮、皮带轮这类中间传动部件，既减少了传动环节的功率损耗，也缩小了设备整体的横向安装尺寸，在侧方空间受限的安装场景里更具适配性。转子部分采用整体式叶片结构，叶片边缘做了贴合阀体内腔的圆弧修型，加工时需要严格控制转子和阀体内壁的间隙，间隙过大会导致气锁效果下降，间隙过小则容易在转子受热膨胀时出现卡滞，针对不同物料特性，间隙取值也有区别，

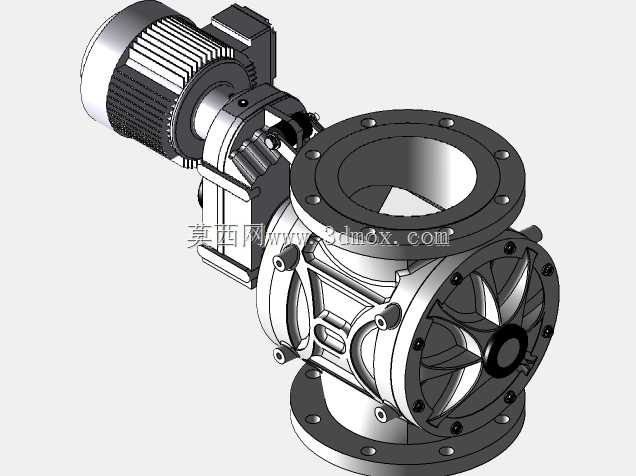

　　比如输送流动性好的塑料粒子、粮食谷物时，间隙可以控制在0.1到0.2毫米之间，输送有一定粘性的粉体比如面粉、化工粉料时，间隙可以适当放大到0.2到0.3毫米，避免物料粘壁导致转子卡停。阀体部分的上下连接法兰采用标准圆形法兰结构，法兰上的螺栓孔做了均匀分布设计，能适配多数常规工业管道的法兰安装标准，安装时只需要对齐上下法兰的螺栓孔，加装密封垫片后锁紧螺栓即可完成对接，不需要额外做转接法兰加工。阀体侧面设置了检修端盖，在设备需要清理残留物料、检查转子磨损情况时，不需要拆卸上下连接的管道和驱动电机，只需要拆开侧端盖就能完成维护作业，大幅降低了日常运维的工作量。在设计思路上，这款结构优先考虑了物料通过的顺畅性，阀体内腔做了无死角的圆弧过渡，

　　没有容易积料的直角台阶，转子叶片之间的料腔采用大容积设计，能保证物料顺利填充和卸出，避免物料在料腔内残留导致的交叉污染，对于食品、医药类有清洁要求的应用场景，还可以在端盖位置加装吹扫接口，定期通入压缩空气清理料腔残留。从安装边界来看，设备的核心安装尺寸集中在上下法兰的通径、法兰外径、螺栓孔分布圆直径，以及驱动端的横向伸出长度，选型时需要先确认上下衔接管道的通径和法兰标准，再核对侧方驱动电机的安装空间是否足够，避免安装时出现电机和周边设备、结构梁干涉的问题。另外转子的转速选择也需要结合实际给料量需求调整，转速过高会导致物料来不及填充料腔，给料精度下降，还会加剧叶片和阀体的磨损，转速过低则无法满足额定给料量要求，常规工况下转子转速控制在15到30转每分钟区间，就能兼顾给料精度和设备使用寿命。针对有耐磨需求的工况，比如输送矿粉、水泥这类磨琢性较强的物料，还可以在阀体内壁和转子叶片表面加装耐磨衬板，衬板磨损后可以单独更换，不需要整体更换阀体或转子，降低长期使用的维护成本。整体结构没有多余的复杂构件，所有受力部件都做了对应的强度校核，转子轴的支撑轴承采用外置式设计，避免物料粉尘进入轴承导致轴承损坏，轴承端位置加装了防尘密封件，能有效阻挡粉体渗入轴承腔，延长轴承的更换周期。
