45度法兰式换向分流阀结构设计

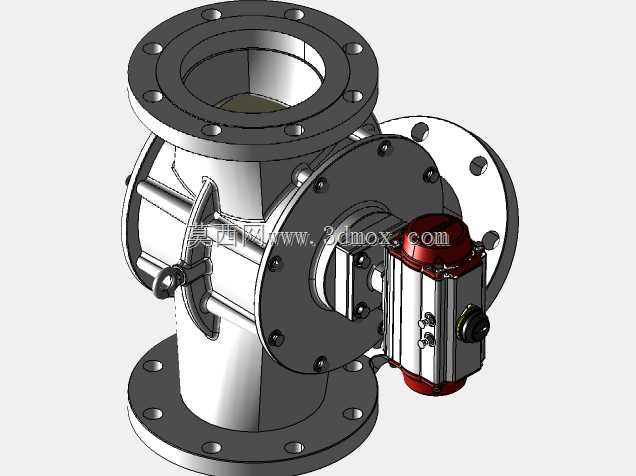

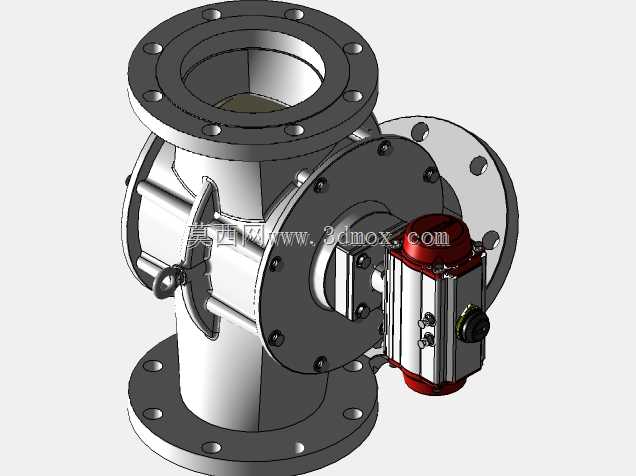

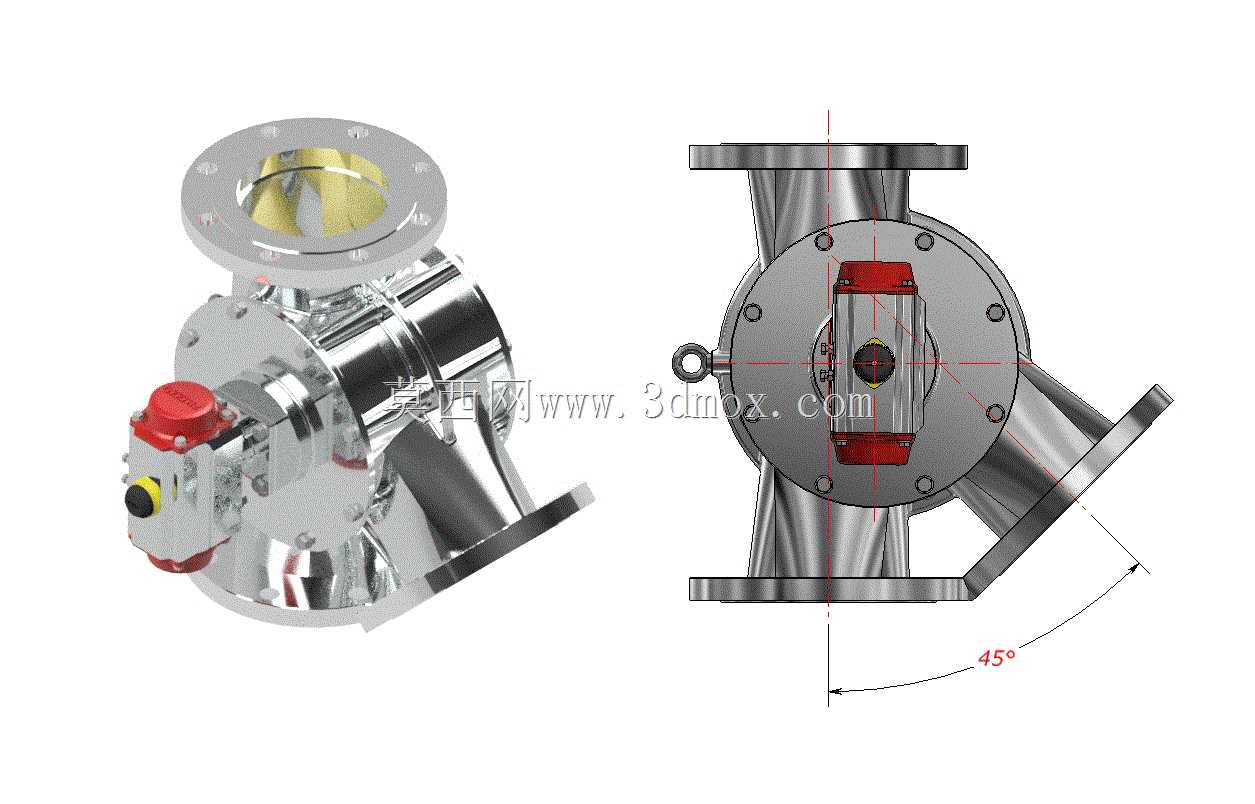

　　在粉体气力输送、颗粒物料管路分配的工况场景里，这类45度角通径的换向分流设备是管路系统里调整物料流向的核心执行部件，区别于常规90度直角换向结构，45度的出料角度设计能大幅降低物料在转向位置的堆积残留，尤其适配食品级粉料、医药颗粒、化工塑料粒子这类对管路残留量有严格要求的输送场景，避免不同批次物料混料的问题。从结构设计逻辑来看，阀体整体采用不锈钢抛光材质，接触物料的内壁做了圆弧过渡处理，没有直角死角，能减少物料挂壁的概率，上部的法兰接口用来对接上游垂直落料的输送管路，侧部45度方向的法兰接口对接下游分支输送管路，阀体中部的阀芯采用旋转式密封结构，配合侧面安装的气动执行组件，能通过气源驱动实现阀芯的快速换向，切换物料的流向，

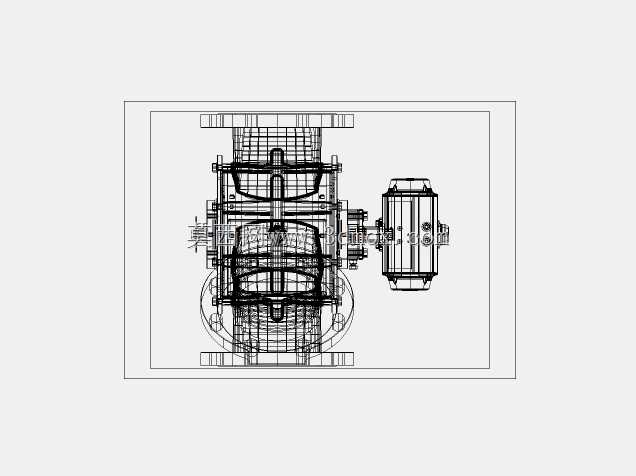

　　执行组件上附带的位置指示结构能直观反馈当前阀芯的导通位置，方便现场运维人员快速判断设备工作状态，避免误操作。做三维结构设计的时候，首先要确认法兰的连接尺寸符合通用管路法兰标准，保证和上下游管路对接的时候不需要额外做转接件，法兰的螺栓孔分布要和同通径的国标法兰参数匹配，安装时能直接对齐锁紧；其次要核算阀体的安装边界，45度出料口的伸出长度要预留足够的法兰螺栓操作空间，避免安装时扳手没有操作空间无法锁紧螺栓，执行组件的侧装位置要避开周边管路的支架、其他阀件的安装位置，保证后期维护的时候能直接拆卸执行组件不需要拆解周边管路。阀芯和阀体的配合间隙要控制在合理范围，既要保证阀芯转动顺畅无卡滞，又要保证密封性能，

　　避免粉体物料从配合间隙窜到非导通的管路侧，密封件采用耐磨的食品级硅胶材质，既能满足卫生级工况的要求，又能耐受粉体颗粒的长期摩擦，延长密封件的更换周期。阀体的中法兰连接采用均匀分布的螺栓锁紧，螺栓的预紧力要做对称校核，避免锁紧时受力不均导致阀体密封面变形出现漏料的问题，执行组件和阀芯的连接采用键传动结构，能传递足够的扭矩，避免换向时出现连接打滑、阀芯到位不准确的问题。在实际选型应用的时候，要根据输送物料的磨琢性调整阀芯和阀体内壁的表面处理工艺，磨琢性强的物料比如石英砂、水泥粉料可以在接触内壁做耐磨涂层处理，降低物料对阀体的冲刷磨损；对于卫生级要求高的食品、医药场景，阀体表面要做镜面抛光处理，满足CIP清洗的要求，保证清洗时无残留。

　　这类换向阀通常安装在垂直落料管的末端，靠重力配合气力输送完成物料的流向切换，相比三通挡板式的分流结构，旋转阀芯的结构密封性能更好，不会出现挡板关闭不严串料的问题，同时45度的出料角度能让物料流动更顺畅，减少输送过程中的压损，降低气力输送系统的气源能耗。设计三维模型的时候，要把所有的安装配合尺寸做参数化关联，比如法兰通径变化时，阀体的整体高度、出料口的伸出长度、螺栓孔的分布圆直径都能同步调整，方便后续衍生不同通径规格的同系列产品，缩短系列化产品的设计周期；还要预留执行组件的安装接口标准化，不管是配气动执行器还是手动操作机构，都能直接适配同尺寸的连接法兰，不需要额外修改阀体的连接结构。在安装边界的校核上，要考虑阀体整体的重量，上部法兰连接时要核算上游管路的承重能力，对于大通径的规格要在阀体侧部加装支撑支架，避免长期运行后阀体重量拉扯上游管路导致法兰密封面泄漏；执行组件的气源接口位置要预留足够的气管安装空间，避免气管弯折影响气源供气，导致换向动作卡滞。
