卫生级快装式止回阀结构设计

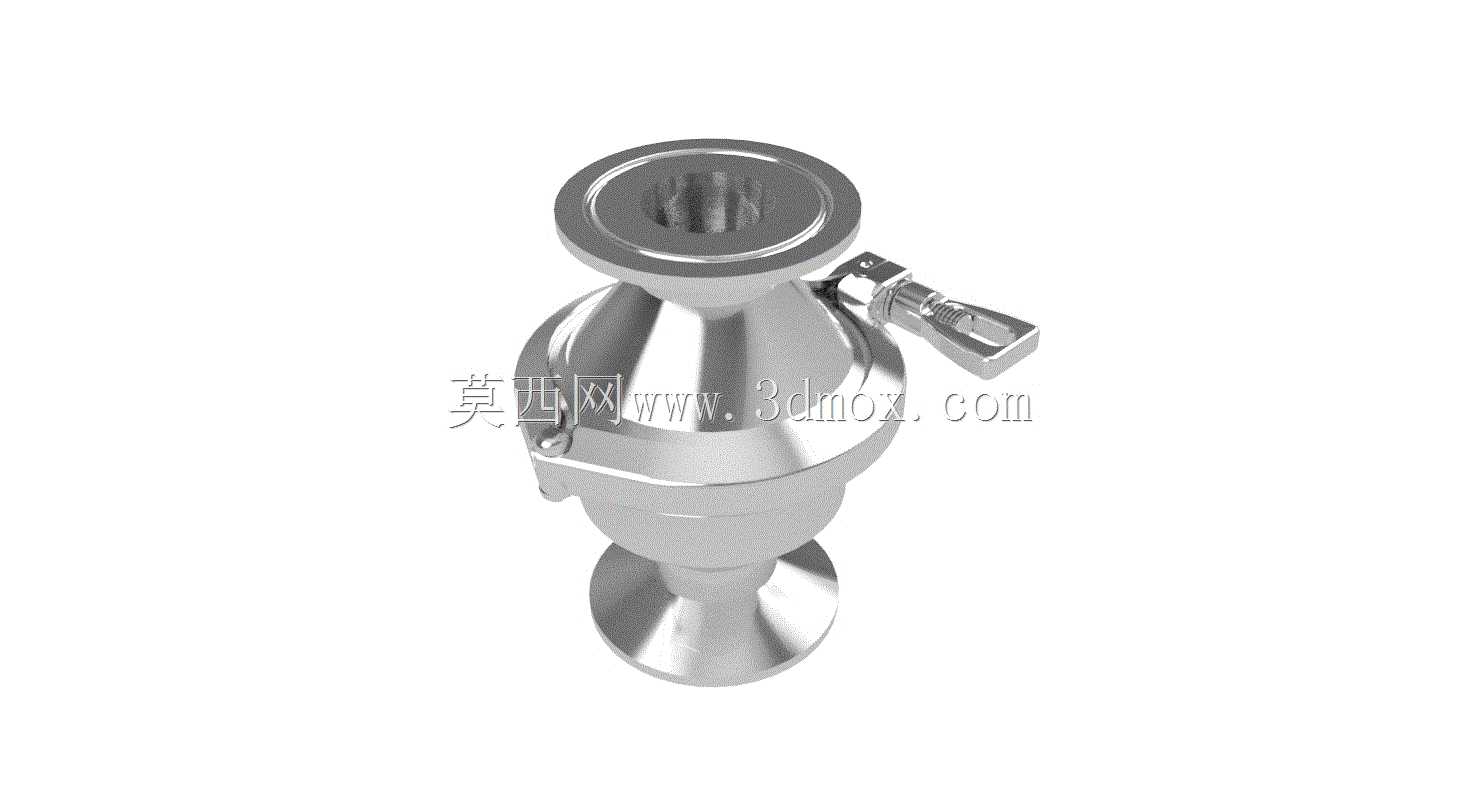

　　这款快装式止回阀的三维结构，针对食品饮料、生物制药、精细化工等对管路洁净度有严苛要求的流体输送场景设计，核心作用是在管路系统中限制介质单向流动，避免因压力波动、泵组停机、管路失压等工况引发的介质倒流问题，从根源上降低上游设备被回流介质污染、叶轮反转受损、管路压力失衡的风险。从实际工程应用的角度看，这类阀门常安装在卫生级流体管路的泵出口、储罐进出料口、换热器介质侧、灌装设备进料端等关键节点，适配洁净流体、带细微颗粒的工艺介质输送场景，快装式的连接结构也完全匹配卫生级管路快拆快装、定期CIP清洗/SIP灭菌的运维需求，无需复杂的法兰紧固或螺纹旋合操作，拆装过程不会在管路连接处残留清洁死角。

　　在功能特性的设计上，这款止回阀采用了升降式密封结构，阀瓣沿阀体中心轴线做往复运动，介质正向流动时，依靠流体自身的压力推开阀瓣，流道完全导通，介质流经阀体时的压力损失被控制在较低水平，不会对管路整体输送效率造成明显影响；当介质出现反向流动趋势时，阀瓣在自身重力、反向介质压力的共同作用下快速贴合密封面，实现管路的即时截断，密封面采用圆弧过渡配合结构，密封比压分布均匀，长期频繁启闭也不会出现密封面偏磨导致的内漏问题。阀体整体采用流线型流道设计，没有突兀的变径结构或介质滞留死角，内部所有与介质接触的表面都做了镜面级抛光处理，表面粗糙度控制在卫生级管路要求的范围内，避免介质残留滋生微生物，完全符合洁净管路的设计规范。

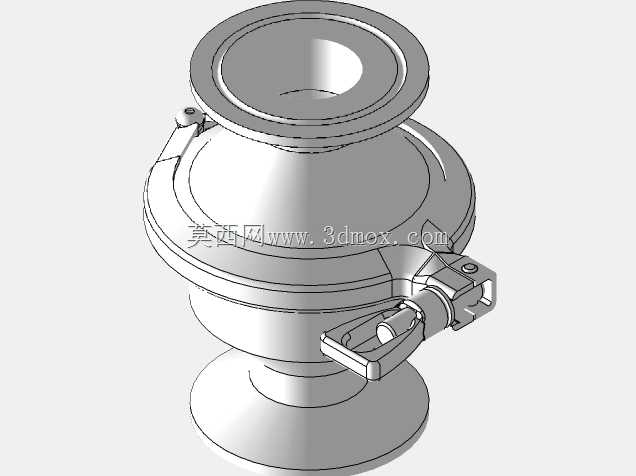

　　从结构设计思路来看，这款阀门的所有零部件都围绕洁净需求、可靠性需求、易维护需求三个核心维度展开：阀体采用上下分体式快装结构，中间通过标准卡箍实现紧固密封，日常维护时无需将整个阀体从管路上拆下，只需松开卡箍即可取出内部阀瓣、密封件进行检查或更换，大幅降低运维的时间成本。侧面设置的扳把式结构是手动泄压/辅助启闭结构，在管路初次充压、检修排空、CIP清洗循环时，可以手动扳动扳把顶开阀瓣，实现管路的双向导通，避免止回阀在正向压力不足时处于关闭状态影响清洗或排空作业，扳把的限位结构做了明确的角度限制，不会出现过度扳动导致内部零件损坏的问题。两端的连接端采用标准卫生级快装卡盘接口，卡盘的尺寸公差、密封面角度完全适配行业通用的快装卡箍与密封垫圈，不需要单独定制配套连接件，选型替换时的通用性极强。

　　关于外形尺寸与安装边界，这款阀门的整体轴向长度严格匹配同通径卫生级阀门的安装尺寸标准，安装时不需要额外调整两端管路的间距，直接替换原有同规格阀门即可完成装配。阀体最大外径控制在快装卡箍的紧固操作范围内，安装时卡箍的锁紧操作不会被阀体结构干涉，侧面扳把的操作空间预留充足，手动操作时不需要额外的辅助工具，扳动行程范围内没有结构遮挡。安装时需要注意阀体上标注的介质流向箭头必须与管路实际介质流向保持一致，垂直安装、水平安装都可以保证正常的启闭功能，垂直安装时建议介质流向为自下而上，可降低阀瓣自身重力对开启压力的影响，保证低压力工况下阀门也能正常导通。整体结构没有外漏的连接缝隙，外部表面同样做了抛光处理，日常清洁时可以直接擦拭外表面，不会积尘积液，完全满足洁净生产区域的设备外观要求。
