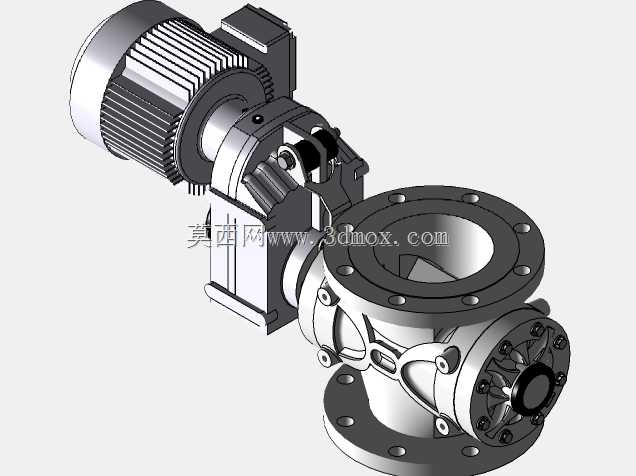

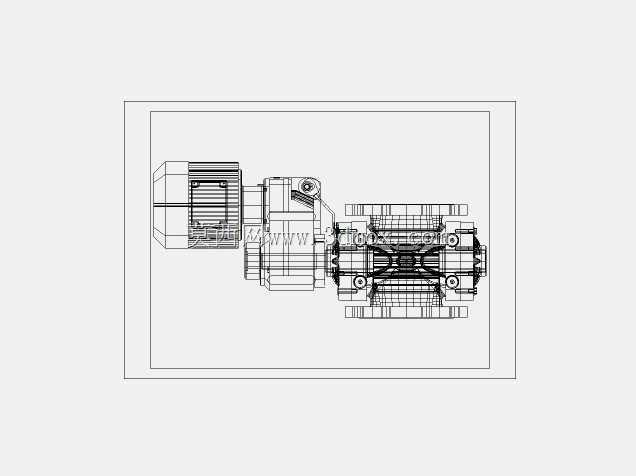

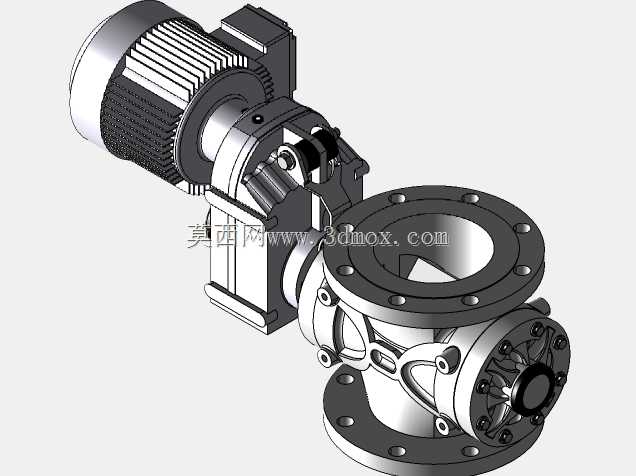

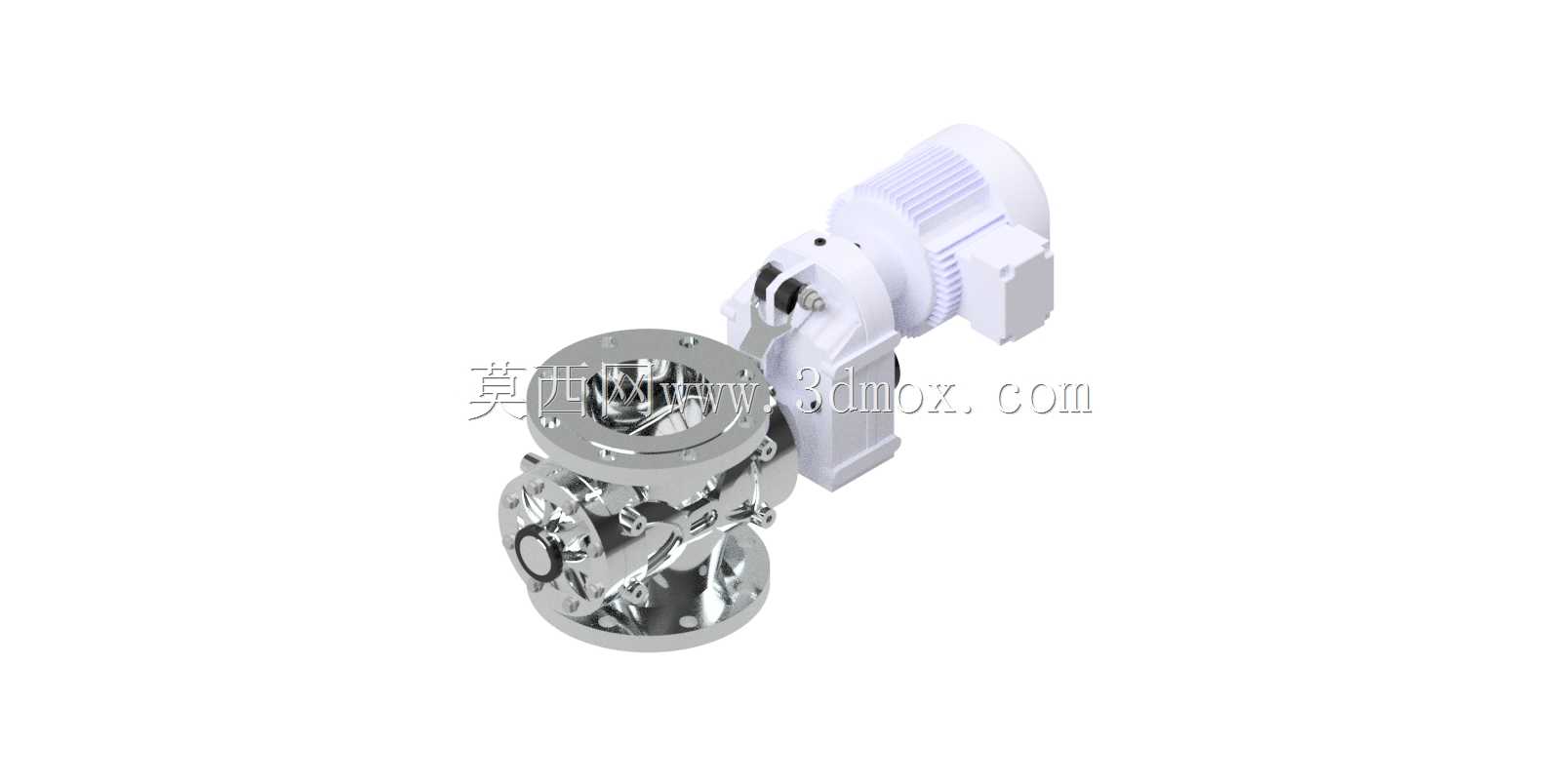

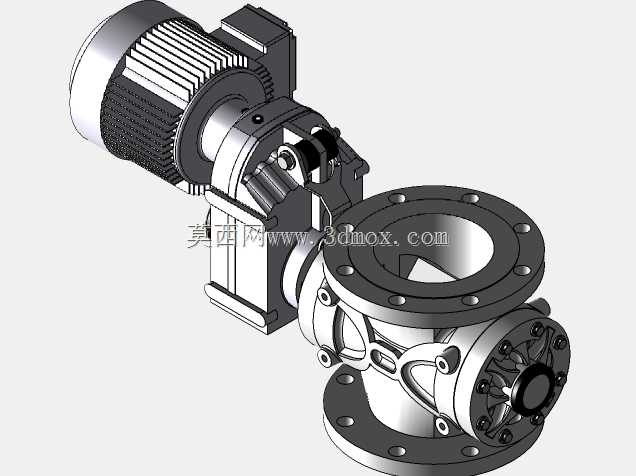

垂直通道电动旋转式流体控制阀结构

　　这款垂直通道旋转阀的三维结构，核心适配化工、食品加工、水处理等行业的管路流体切换工况，在需要对垂直布设的管路做介质流向切换、通断控制的场景中，这类结构相比传统升降式闸阀、截止阀，流道切换的动作行程更短，驱动端的负载波动更小，长期运行的密封面磨损速率也更低。从结构设计逻辑来看，阀本体采用法兰对接的连接形式，上下两端的法兰密封面预留了标准密封件安装槽，可适配不同压力等级的管路安装需求，法兰螺栓孔的分布遵循通用管路法兰的尺寸规范，现场安装时不需要额外做转接件加工，就能直接对接同通径的垂直管路。驱动端采用减速电机直连的结构设计，电机输出的扭矩经减速箱放大后直接传递给阀内部的旋转阀芯，省去了额外的传动连杆结构，既压缩了整体设备的安装空间，

　　也减少了传动环节的间隙累积，让阀芯的旋转角度控制精度更高，可精准实现不同流道的对位导通。阀芯部分采用球面密封结构，密封面与阀座的贴合面做了等压研磨处理，在介质带少量细微颗粒的工况下，旋转动作过程中密封面能自动刮除附着的杂质，避免长期运行出现密封面卡涩、内漏的问题。流道设计采用直通式垂直布局，介质流经阀腔时的流向转折角度极小，相比角式结构的阀门，流阻损失能降低40%以上，尤其适合大流量、低扬程的流体输送管路使用，不会因为阀件的局部阻力造成过多的泵组能耗浪费。安装边界方面，驱动电机的接线盒位置预留了足够的接线操作空间，阀本体侧面的观察位可直接查看阀芯的旋转位置标识，日常巡检时不需要拆解阀件就能判断阀门的开关状态；

　　整体结构的重心落在垂直管路的轴线上，安装时不需要额外做支撑构件加固，只要法兰螺栓按对角顺序紧固到规定扭矩，就能满足长期运行的结构强度要求。设计过程中针对不同工况的适配性做了结构预留：如果是食品级工况，阀体内腔的所有转角位置都做了圆弧过渡处理，不存在清洁死角，可适配CIP在线清洗的工艺要求；如果是腐蚀性介质工况，过流部件的结构壁厚预留了足够的腐蚀裕量，可根据实际介质属性更换对应材质的密封件与阀芯衬层，不需要改动整体安装尺寸就能完成适配。驱动端的减速箱与阀本体的连接采用快拆式结构，后期维护更换密封件时，不需要将整个阀从管路上拆解下来，只要拆开驱动端的连接螺栓就能取出阀芯组件，大幅缩短现场维护的停机时间。流道切换的角度设置为90度行程，

　　从全开到全关的动作时间可通过减速箱的速比调整，既可以适配快速切断的工况需求，也能适配需要缓慢调节开度、避免管路水锤的工况场景。阀杆部分采用双重密封结构，外侧的防尘密封可阻挡环境中的粉尘进入阀杆摩擦副，内侧的介质密封可防止管路内的介质沿阀杆间隙泄漏，两道密封之间预留了润滑脂填充腔，长期运行时阀杆的转动摩擦力矩稳定，不会因为密封件干磨造成操作扭矩上升。
