水平式旋转给料阀结构设计方案

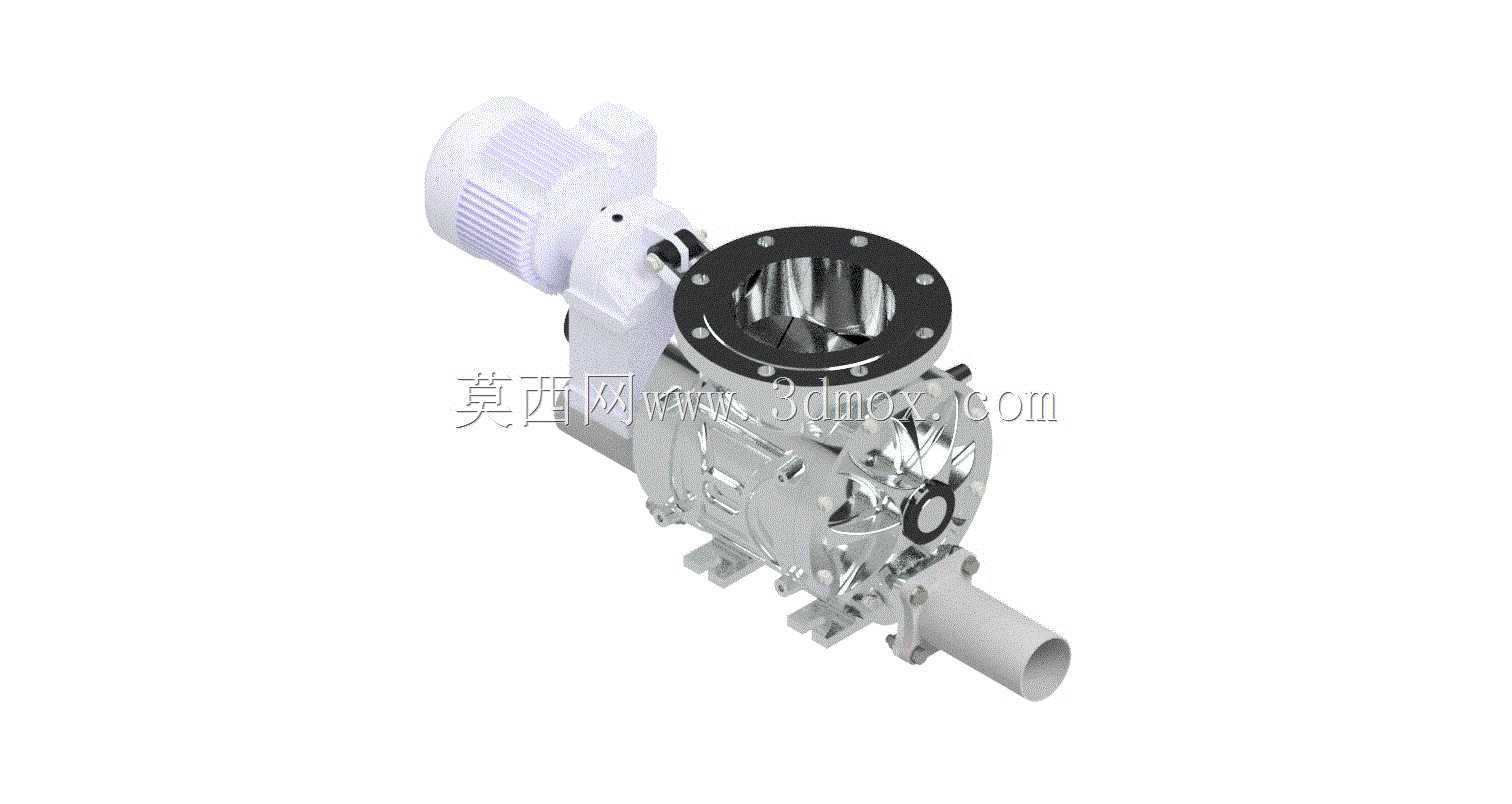

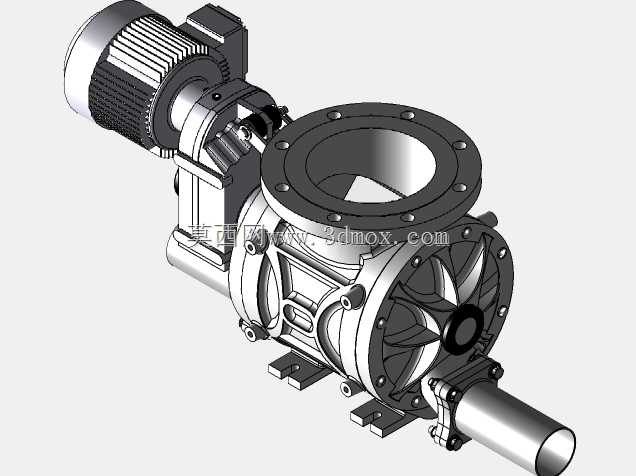

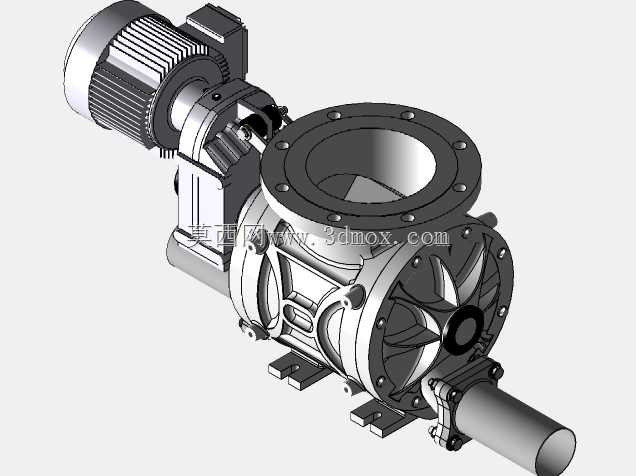

　　阀体的进出口采用了法兰连接结构，法兰的螺栓孔分布、密封面尺寸完全适配常规粉体输送管道的安装标准，现场安装时不需要额外做过渡转接件，能直接对接上下游的管道或者料仓出口。驱动端采用了直联减速电机的布局，相比链传动或者皮带传动的结构，直联结构的传动效率更高，日常维护点更少，没有传动件外露的安全隐患，同时减速电机的输出轴和转子轴采用了键连接加锁紧套的双重固定方式，能避免长期正反转切换或者负载波动时出现轴间窜动、键槽磨损的问题。阀体的端盖和转子轴之间设置了双重密封结构，外侧是骨架油封阻挡外界粉尘进入轴承腔，内侧是气密封结构，运行时通入微量压缩空气就能形成正压密封屏障，防止细粉料顺着轴隙窜入轴承部位，大幅延长轴承的更换周期。从安装边界来看，在粉体物料气力输送、除尘系统排灰、粮食加工定量给料、化工粉料计量投料这类工况里，水平式旋转给料阀是承担均匀给料、锁气隔压核心作用的部件，不少刚接触这类设备的设计人员容易把它和普通卸料阀混淆，实际上它的水平通流结构，在处理有一定粘附性、流动性中等的粉料时，比垂直安装的旋转阀有更稳定的下料表现。从结构设计逻辑来看，这款旋转阀的转子采用了等容积格腔设计，每一个叶片和阀体内壁的配合间隙控制在0.1到0.2毫米之间，这个间隙值是经过多轮工况验证的——间隙过大，会导致上下腔压差串气，气力输送系统的风压损失会陡增，严重时甚至会出现粉料反喷的情况；间隙过小，热胀冷缩或者粉料里混入细小硬质颗粒时，很容易出现转子卡滞，驱动电机过载跳闸。

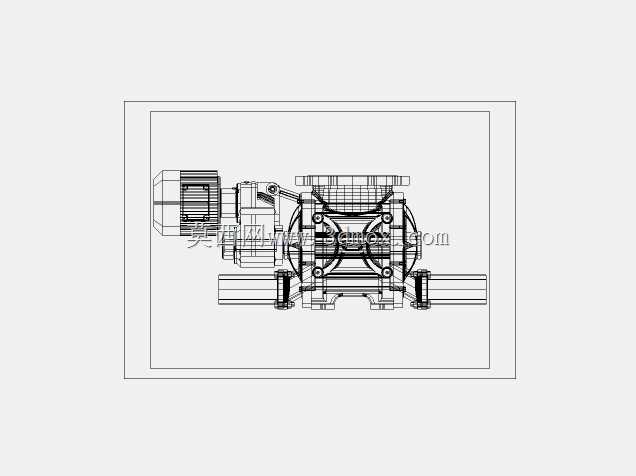

　　这款水平旋转阀的进出口轴线处于同一水平高度，和垂直安装的旋转阀相比，不需要在料仓底部预留垂直安装的高度空间，对于一些厂房竖向空间受限、料仓出口距离地面高度不足的改造项目，这种水平结构的适配性更强。设备的底座设置了四个安装地脚孔，孔位的间距经过标准化设计，能直接固定在常规的型钢支架上，不需要现场重新配钻底座孔。在功能特性上，转子的转速可以通过配套的变频调速器在10到50转每分钟之间调节，不同转速对应不同的给料量，能匹配从每小时几百公斤到十几吨的粉料输送需求，格腔的边缘做了小圆角过渡处理，不会出现粉料在格腔夹角处积料结块的问题，即使是有一定吸湿性的粉料，长期运行也不会因为积料导致转子动平衡失衡。在设计过程中，阀体的流道做了镜面抛光处理，

　　内壁粗糙度控制在Ra0.8以下，能减少粉料和内壁的摩擦阻力，降低物料残留的概率，对于食品、医药类有卫生级要求的工况，这种抛光处理也能满足日常清洁的要求。不少设计人员在选型时容易忽略转子叶片的数量，这款模型采用的是8叶片结构，相比6叶片的转子，给料的脉动更小，出料更均匀，不会出现忽快忽慢的下料波动，对于后续需要精准计量的称重、配料工序，这种均匀给料的特性能大幅提升计量精度。另外，阀体上设置了检修观察口，不需要完全拆下端盖就能观察内部转子的磨损情况、是否有异物卡滞，日常巡检的效率更高。在实际应用场景里，这类水平旋转阀常被用在旋风分离器的出料端，既可以均匀排出分离下来的粉料，又能锁住分离器内部的负压，避免外界空气进入影响除尘效率；

　　在正压气力输送系统里，它可以作为锁气供料装置，把常压料仓里的粉料稳定送入有压输送管道，不会出现管道内的压缩空气顺着进料口反冲料仓的问题。设计时还要考虑物料的特性，如果是处理磨琢性较强的粉料比如石英粉、水泥生料，转子叶片和阀体内壁可以额外做耐磨涂层处理，不过这个基础模型的结构已经预留了耐磨衬板的安装位置，后续做耐磨升级时不需要改动主体结构。从外形尺寸的匹配性来看，这款阀的通径适配DN200的输送管道，整体长度、宽度、高度尺寸都经过紧凑化设计，不会占用过多的安装空间，驱动电机的接线盒位置可以根据现场布线需求调整方向，避免出现接线线缆弯折半径不足的问题。轴承座采用了独立的分体结构，和阀体之间有隔热间隙，如果是处理有一定温度的烘干粉料，这个间隙能阻断阀体的热量向轴承传递，避免轴承因为长期高温运行导致润滑脂失效。
