DN300气动半球阀结构三维设计

　　这款DN300规格的气动半球阀，主要面向食品饮料、生物医药、精细化工等对管道卫生等级有较高要求的流体输送场景，这类工况下管道内多输送有粘度的浆料、含细小颗粒的介质，或是需要定期CIP清洗的洁净流体，普通球阀容易在密封面残留介质引发积料污染，半球结构的阀芯刚好能规避这类问题。从结构设计来看，阀门主体采用卡箍快装式的端部连接结构，阀体流道做了全通径抛光处理，内壁粗糙度能达到卫生级要求，没有介质滞留的死角，阀芯为半球形结构，开启时流道完全贯通，介质流动阻力极小，关闭时半球球面与阀座密封面紧密贴合，密封比压经过计算匹配，既能保证零泄漏，又不会因为密封面压合过紧导致开关扭矩过大。配套的气动执行器采用齿条活塞式结构，和阀体通过标准支架连接，

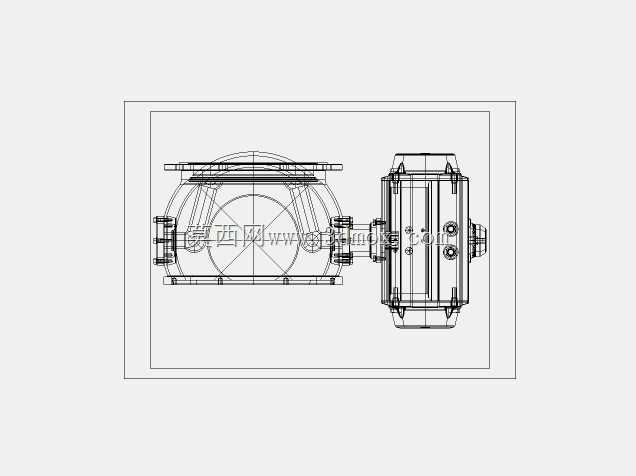

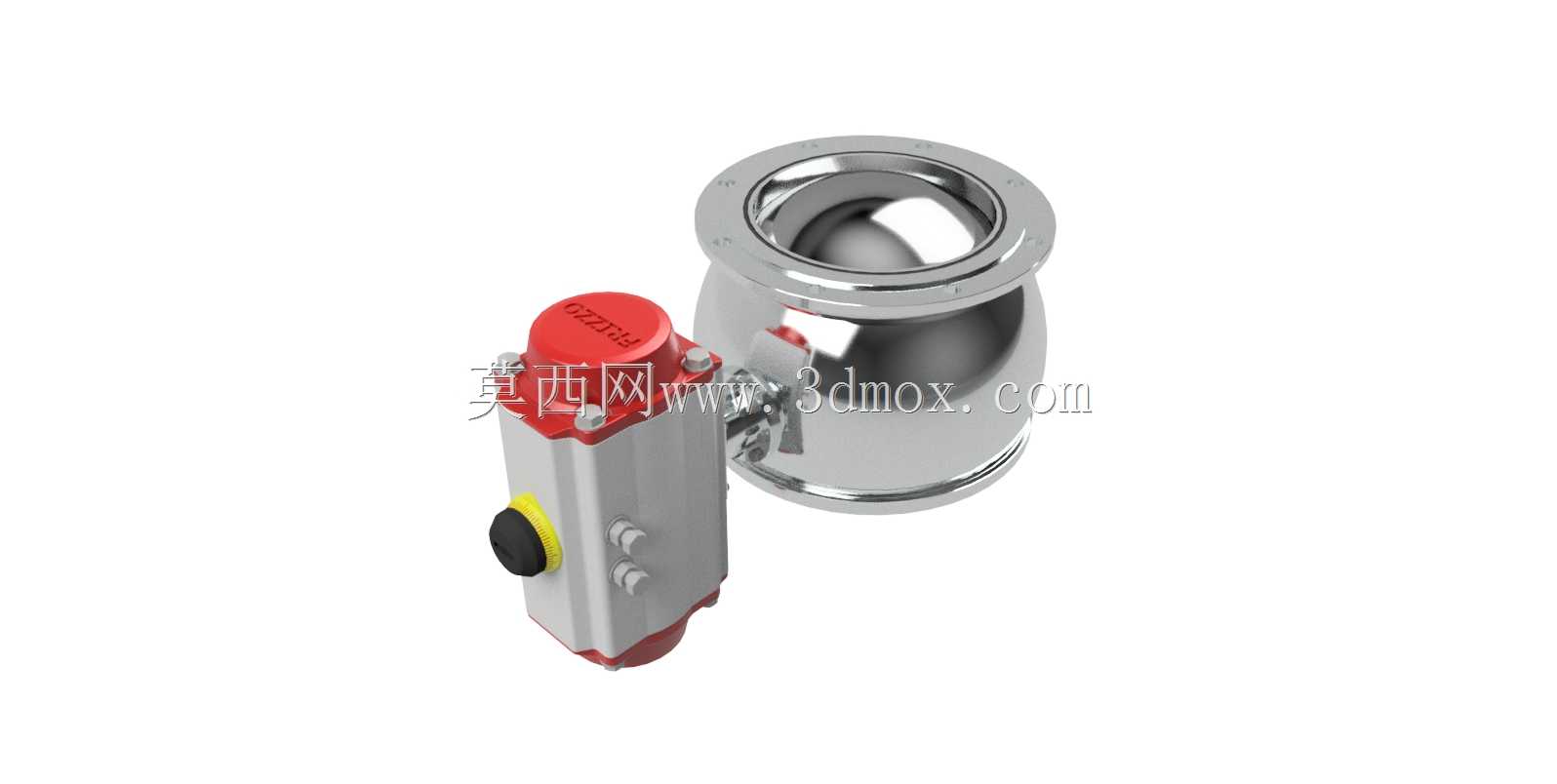

　　执行器顶部的红色端盖是行程限位调节端，可以微调阀门的开关到位角度，避免阀芯过位撞击阀座，侧面的黑色旋钮是手动应急操作结构，当车间气源中断时，可以通过这个旋钮手动开关阀门，不需要额外拆卸执行器，执行器上的两个气口分别对应开关动作的气源接入，适配常规工厂的0.4-0.6MPa压缩空气气源，不需要额外配置增压装置。做三维建模的时候，首先要确定的是安装边界尺寸，DN300规格的阀门，端部快装卡盘的外径符合对应卫生级管道标准，阀体总高度从流道中心到执行器顶部的尺寸要预留足够的安装空间，尤其是执行器侧面的手动操作旋钮，要保证安装后有足够的操作空间，不会被周边管道或者支架挡住。流道的同轴度是建模时需要重点控制的参数，

　　半球阀芯的旋转中心和流道中心必须完全重合，否则开关过程中会出现阀芯刮蹭阀座的问题，不仅会增大开关扭矩，长期运行还会损坏密封面导致泄漏。气动执行器和阀体的连接法兰尺寸要匹配ISO5211标准，连接轴的方榫尺寸要和阀芯的驱动槽完全契合，避免出现传动间隙，导致阀门开关到位信号不准。在实际选型应用中，这类阀门通常会配套电磁阀、限位开关使用，建模时也预留了执行器顶部的附件安装接口，可以直接加装阀位反馈装置，不需要额外加工支架。阀门的重量分布也经过了优化，执行器侧的重心和阀体重心尽量靠近管道轴线，减少管道支撑的额外负载，尤其是大口径DN300的规格，满管介质时的重量较大，如果重心偏移过多，长期运行会导致管道法兰连接处出现应力变形。

　　密封结构采用软质密封阀座，和半球阀芯的金属球面配合，既能保证密封性能，又有一定的磨损补偿量，当阀座出现轻微磨损时，不需要更换整个阀门，只需要拆开阀体快装卡箍就能更换阀座，维护成本很低。流道的过渡段做了圆弧处理，介质从管道进入阀门时不会出现紊流，减少了介质对阀体内部的冲刷，尤其是输送含颗粒的介质时，圆弧过渡能大幅降低冲蚀速率，延长阀门使用寿命。建模过程中所有的配合间隙都按照实际加工公差设置，比如阀芯和阀体之间的转动间隙，执行器活塞和缸筒的配合间隙，都参考了实际机械加工的公差范围，不是完全零间隙的理想模型，能直接用于后续的装配干涉检查、管道布局模拟，也能导出工程图用于生产加工。
