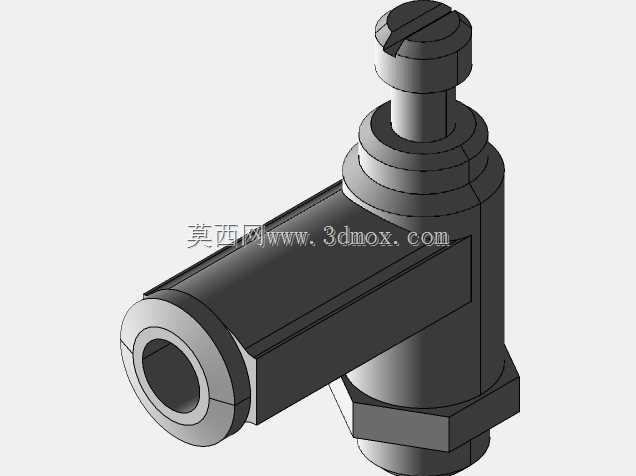

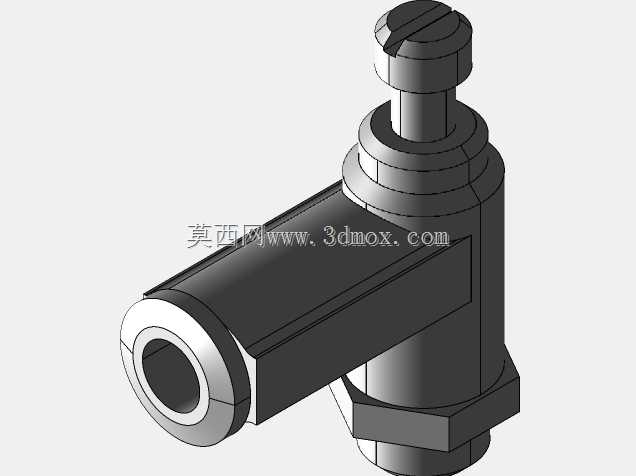

GRLA1/4直角型气动流量调节阀结构

　　在气动控制系统的管路搭建中，这类直角式流量调节阀是气路末端执行元件调速的核心配套件，常见于自动化生产线的气缸驱动回路、小型气动工装的动作速度控制场景，比如轻工包装设备的推料气缸进给调速、电子装配工位的气动夹爪开合速度限制，都需要这类阀件来精准控制压缩空气的通流截面，避免气缸动作过快产生机械撞击，或是速度过慢拖慢生产节拍。从结构设计来看，这款阀采用直角式布局，一端为快插式气管接入口，适配对应外径的气动软管，安装时无需额外套丝缠生料带，直接将气管插入接口即可完成密封固定，另一端为外螺纹连接端，可直接拧入气缸的进气口或是气路块的安装螺纹孔，省去了中间过渡接头的使用，能有效压缩气路安装的占用空间。顶部的调节旋钮采用一字槽结构，

　　可用一字螺丝刀或是直接手动旋转，旋钮与阀体内部的节流锥面直连，旋转过程中锥面与阀体内的通流孔配合改变通流面积，顺时针旋转时节流间隙减小，气路流量降低，对应气缸的动作速度变慢，逆时针旋转则通流间隙增大，流量提升，气缸动作速度加快，调节到位后依靠旋钮与阀体之间的阻尼结构保持位置，不会因为气路的持续振动出现开度偏移，保证调速状态的稳定性。阀体主体采用直角L型的一体化结构，两个连接端的轴线呈90度垂直分布，这种布局非常适合安装在气缸的侧面进气口，气管可以沿着与气缸轴线平行的方向排布，避免气管垂直于气缸伸出造成的管路弯折、与周边设备结构产生干涉。从安装边界来看，快插端的接口深度满足常规气动软管的插入深度要求，

　　插入后气管的端面不会顶到内部节流结构，保证气路通畅；螺纹端的螺纹长度适配常见的气缸进气口螺纹深度，拧紧后阀体的六角定位面可以紧贴安装面，不会出现螺纹拧入过深顶坏气缸内部密封，或是拧入深度不足导致漏气的问题。阀体的六角结构位于直角转角处，安装时可以用开口扳手卡住六角面施加拧紧力矩，避免直接夹持阀体圆柱面造成外壳变形，影响内部节流结构的同轴度。内部的节流结构采用锥面配合形式，相比针型节流结构，锥面的调节线性度更好，在小开度区间不会出现流量突变的情况，低速调节时的精度更易控制，适合需要精准微调气缸动作速度的工位，比如精密装配时的气缸慢进快退回路，用这类阀可以精准设定慢进段的移动速度，避免装配冲击力损坏工件。密封结构方面，

　　快插端内部采用弹性卡簧加丁腈橡胶密封圈的组合，气管插入后卡簧卡住气管外壁防止管路受气压反冲脱出，密封圈紧贴气管外壁实现径向密封，可承受常规气动系统0-1MPa的工作压力，不会出现漏气情况；螺纹端自带密封垫圈，拧紧后垫圈填充螺纹连接面的间隙，无需额外缠绕密封材料即可实现端面密封，降低现场安装的操作难度。在实际气路布局中，这类阀通常直接安装在气缸的两个工作气口上，相比安装在阀岛出口的集中调速方式，直接在气缸端安装可以消除气管长度带来的气流延迟，调速响应更直接，尤其是在气缸距离阀组较远的设备上，这种安装方式的调速稳定性优势更明显。阀体的外形轮廓没有尖锐的凸起棱角，在设备内部排布时不会刮伤周边的气管或是线缆，调节旋钮的顶部高出阀体表面足够的距离，即使在安装空间紧凑的位置，也可以用小型螺丝刀伸入进行开度调节，不需要拆卸周边的其他配件就能完成速度参数的调整。
