多台组冷凝水冷却装置管路布局设计

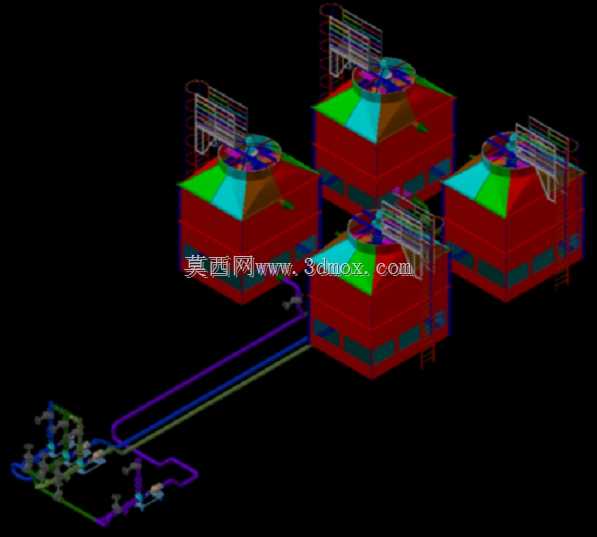

　　这套多塔并联的冷凝水冷却装置，主要应用在大型工业厂区、商用中央空调集群、生产工艺需持续冷源供给的场景中，比如化工生产车间的反应釜冷却、注塑车间的模具恒温、数据中心的服务器散热配套，核心作用是把生产环节、制冷机组循环带出的高温冷凝水，通过塔内的风冷与填料换热实现降温，再将冷却后的水送回系统重复利用，降低整个冷源系统的水资源消耗与运行能耗。从模型呈现的结构来看，四台方形冷却塔呈规整排布，每台塔顶部都设置了轴流风机安装位与检修爬梯、顶部操作平台，爬梯的踏步间距、平台护栏高度都符合工业设备安全操作的常规要求，方便运维人员定期检查风机运行状态、清理布水器堵塞杂物。塔体之间的连接管路做了分层排布，不同管径的管道对应不同的水流路径，

　　主供回水干管沿塔组侧方架空敷设，支管从干管接出后顺直接入每台塔的进出水口，管路转角处都设置了合理的弯头曲率半径，减少水流阻力带来的扬程损耗，管路上还预留了阀门、仪表的安装接口，方便后期运行时调节单台塔的水流量，也能在单台塔检修时切断对应管路，不影响其余塔组的正常运行。设计这套装置的三维布局时，首先要考虑的是现场的安装边界条件，塔组整体的占地尺寸需要匹配厂区预留的设备平台面积，塔体与周边建筑、其他设备的间距要满足通风要求，避免冷却塔排出的湿热空气被风机再次吸入，降低换热效率；其次要平衡管路的水力工况，通过调整管径、管路走向让每台冷却塔的进水流量尽量均匀，避免出现单塔过流、其余塔流量不足的情况，保证整体换热能力达到设计要求。

　　塔体的外形采用方形模块化结构，相比圆形塔更适合多台并联拼接，能有效节省占地空间，塔体下部的集水盘做了坡度设计，方便停机时排空存水，避免冬季低温环境下存水结冰胀裂塔体结构。管路支架的设置位置也在模型中做了体现，支架间距根据管道管径对应设置，避免管道长期运行出现挠度变形，管道与支架之间预留了隔热垫的安装位置，减少冷量传递造成的支架结露问题。在实际选型配套时，这套布局可以根据项目所需的总冷却能力调整塔组数量，单台塔的处理水量、风机功率都可以做模块化适配，管路接口也能根据现场实际的敷设方向做调整，适配不同厂区的管线走向要求。模型中还原的管路连接细节、塔体附属结构，能给现场安装施工、管路预制加工提供直观的参考，提前预判安装过程中可能出现的管线碰撞、操作空间不足的问题，减少现场施工的返工量。
