高精度刻度计测量工具三维结构设计

　　在机械加工现场的工序检验环节、教学实验室的基础测量实操场景、五金装配工位的尺寸复核作业中，刻度计都是出现频率极高的基础测量器具，这款刻度计的三维结构设计完全围绕一线使用的实际需求展开，没有冗余的装饰性结构，所有细节都服务于测量精度与使用便利性。从实际使用的场景出发，日常测量作业中，操作人员往往需要单手持握刻度计完成划线、比对、尺寸读取等操作，因此在外形尺寸设计上，整体尺身采用窄长型的等截面结构，长度覆盖常规0-150mm测量量程，尺身宽度控制在25mm以内，厚度不超过3mm，既保证单手握持时的贴合度，也能避免尺身过厚导致的测量视差，边缘做了0.2mm的圆角钝化处理，防止频繁取放时划伤操作人员手部，也避免尺身边缘磕碰工件表面造成划痕。

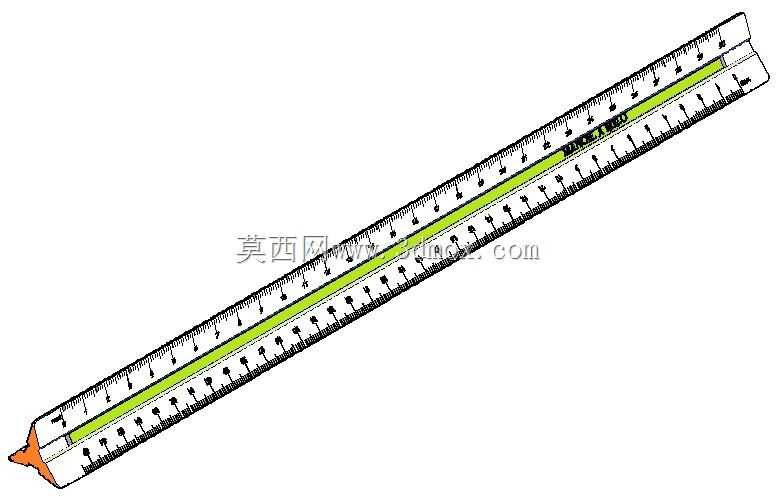

　　尺身的核心功能区域是刻度标识区，设计时刻度线采用不等长区分规则，毫米位刻度线长度最短，5毫米位刻度线长度为毫米线的1.5倍，厘米位刻度线长度最长，同时对应厘米位置标注清晰的阿拉伯数字读数，所有刻度线的蚀刻深度控制在0.05mm，既保证长期摩擦使用不会磨损失效，也不会因为刻度槽过深积存油污、铁屑影响读数清晰度；尺身中部设置了一条高对比度的荧光绿色标识条，在光线不足的车间角落、设备内部狭窄测量空间内，操作人员可以快速定位尺身位置，提升昏暗环境下的测量效率。尺身端部设计了带橙色防护端的定位挡边，测量时可以将挡边紧贴工件基准面，无需反复对齐尺身零位，减少人为对齐带来的测量误差，挡边采用耐磨的工程塑料材质，与尺身通过嵌入式卡扣结构固定，

　　长期使用出现磨损后可以快速更换，无需整体报废尺身，降低现场使用的耗材成本。从安装边界的适配性来看，这款刻度计既可以作为手持量具单独使用，也可以通过尺身背面预设的两个沉头安装孔，配合M3螺丝固定在专用检具、自动化设备的测量工位上作为固定刻度标尺使用，安装孔的孔位间距按照通用检具的安装标准设计，不需要额外加工转接板就能完成适配，固定安装时尺身的基准面与安装面的平行度公差控制在0.02mm以内，保证固定使用时的测量精度不会因为安装偏差出现损失。设计过程中还充分考虑了不同使用场景的耐用性需求，尺身主体采用不锈钢材质的结构建模，表面做哑光处理，避免强光下反光造成读数困难，同时不锈钢材质的抗锈蚀性能可以适配车间内存在切削液、润滑油的复杂环境，

　　不会因为短期接触腐蚀性液体出现锈迹影响刻度识别；尺身的滑动辅助结构预留了适配游标滑块的安装槽位，如果后续需要升级为游标卡尺结构，不需要重新制作尺身主体，只需要加装对应滑块组件就能实现更高精度的测量，拓展了产品的适配场景。在结构细节处理上，尺身的刻度面与测量基准面的垂直度公差严格控制在0.01mm以内，避免尺身倾斜放置测量时出现尺寸偏差，所有棱边都做了去毛刺处理，符合机械加工现场的安全操作要求，整体结构没有易脱落的小零件，适合在高频次使用的生产现场长期服役，不管是用于毛坯件的粗加工尺寸复核，还是成品零件的最终尺寸抽检，或是教学场景下的测量原理演示，这款刻度计的结构设计都能匹配对应的使用需求，三维建模过程中所有尺寸参数都按照实际量具的行业标准设定，装配关系完全还原实物的结构逻辑，不存在干涉、错位等建模问题，可以直接用于教学演示、量具结构改进设计、检具集成方案的参考。
