汽车配套水泵与驱动电机集成结构

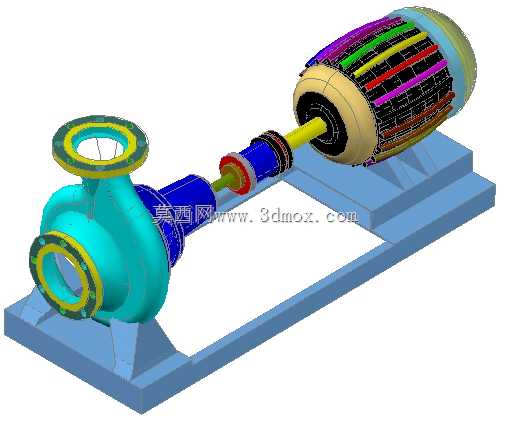

　　这套集成式动力输送结构，核心是将离心式水泵本体与驱动电机通过刚性联轴器直连，整体固定在一体式钢制焊接底座上，主要面向车载流体循环场景设计，可承担发动机冷却循环、车载清洁系统供水、辅助散热回路流体输送等实际工况需求。从实际应用场景来看，这类直联泵组不需要额外设置中间传动支架，轴向尺寸紧凑，非常适合车载安装空间局促的特点，不需要预留皮带传动或者链轮传动的张紧调节空间，在商用车辅助供水系统、新能源汽车冷却回路、特种作业车辆的车载输水单元中都有广泛适配性。

　　从结构设计思路来看，泵体部分采用单级单吸离心式结构，进水口沿轴向布置、出水口沿垂直向上方向布置，这种流道设计可以在有限的泵体尺寸下获得更平顺的流体转向，减少流道内的涡流损失，泵壳过流面做了圆弧过渡处理，叶轮采用闭式结构，适配输送清水或者低粘度、无硬质颗粒的工作介质，能在额定转速下保持稳定的扬程与流量输出。泵体与电机之间设置了独立的轴承支撑段，既可以承担泵轴运行过程中的径向载荷，避免叶轮端的径向力直接传递到电机输出轴上，保护电机轴承不受额外载荷冲击，也方便后期更换机械密封件，不需要拆解电机或者泵壳主体就能完成密封件的维护更换。

　　驱动电机部分采用风冷式壳体设计，外壳表面布置了多道轴向散热筋，电机运行时转子带动的内循环风可以顺着散热筋带走绕组产生的热量，不需要额外配置水冷回路，进一步简化了整套单元的外接管路。电机与泵的连接采用凸缘止口定位，联轴器选用弹性柱销结构，既可以补偿两轴在安装过程中产生的微小同轴度误差，也能缓冲泵启停瞬间的冲击载荷，避免刚性连接带来的应力集中问题。

　　安装底座采用槽钢焊接的框架式结构，泵体支撑脚和电机安装脚都通过螺栓固定在底座的加工平面上，底座上预留了四个地脚安装孔，安装时可以通过螺栓将整套单元固定在车载安装梁上，底座的加工平面在焊后做了整体铣平处理，保证泵轴与电机轴的同轴度安装基准统一，减少现场安装的调整工作量。从安装边界尺寸来看，整套单元的轴向总长度控制在适配车载安装舱位的范围内，泵体进水口与出水口的法兰都采用标准圆形法兰结构，法兰密封面为凸面形式，可直接对接标准管路，不需要额外制作过渡接头；电机的接线盒位于电机壳体侧面，预留了足够的接线操作空间，不会和周边管路、安装梁产生干涉。

　　在实际选型适配过程中，这类直联泵组的优势在于整体动平衡在出厂装配阶段就可以完成校准，现场安装只需要固定底座、对接管路和电气接线即可投入使用，不需要现场调整两轴对中，大幅降低车载设备的现场装配难度。泵体的密封结构采用集装式机械密封，相比传统填料密封，泄漏量更小，运行过程中不需要定期调整填料压盖，适合车载设备长期免维护的使用需求。同时，底座的框架式结构既保证了整体支撑刚度，也尽可能降低了整套单元的自重，符合车载设备轻量化的设计要求，在车辆行驶过程中产生的振动工况下，底座的刚性可以避免泵体与电机的连接位置产生错位，保证长期运行的可靠性。
