冷水机组冷凝水输送泵组管路系统设计

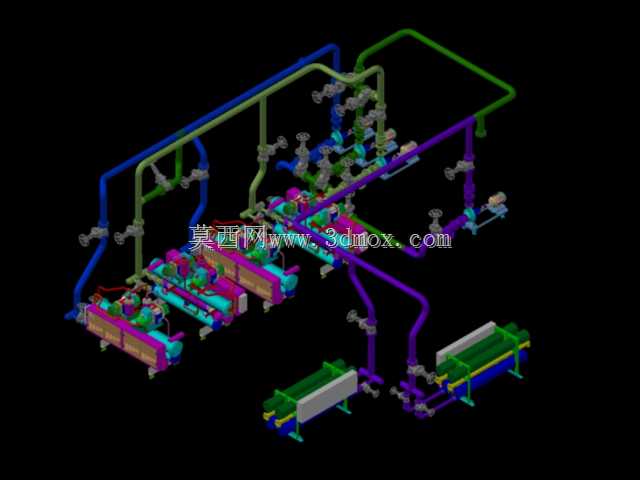

　　这套三维设计内容呈现的是冷水机组配套的冷凝水输送泵组及关联管路布局，在商用中央空调、工业工艺冷却场景中，这类泵组是保障冷凝侧水循环稳定的核心单元，直接决定冷水机组换热效率与运行稳定性。从实际工程落地角度看，该设计首先锚定了多台冷水主机并联运行的工况需求，泵组采用冗余配置思路，单台泵故障时可通过管路阀门切换实现不停机检修，避免冷却系统断流导致主机高压报警停机，这一点在数据中心、精密制造车间这类不允许冷却中断的场景中尤为关键。

　　设计过程中优先梳理了管路的阻力平衡逻辑，不同颜色的管路分别对应冷凝水供水、回水、旁通支路，管路走向沿设备排布间隙敷设，尽可能减少90度直角弯头的使用，在需要转向的位置采用大曲率弯管降低沿程阻力，同时在每台水泵的进出口位置均设置了检修截止阀、软接接头与压力表接口，既满足日常运维的操作空间需求，也能通过压力读数快速判断泵组运行工况、过滤器堵塞情况。泵组基础与冷水主机、换热器的安装标高做了协同设计，水泵入口段保持足够的直管段长度，避免气蚀现象发生，同时管路支吊架的排布位置在模型中做了预留，避开阀门操作位与设备检修口，不会出现后期安装时支吊架与操作空间冲突的问题。

　　从安装边界来看，整套系统的排布充分利用了冷水机房的边角空间，泵组与主机、板式换热器之间预留了不小于1.2米的检修通道，管路最低点设置了泄水阀接口，最高点设置了自动排气阀安装位，充水调试时可快速排尽管路内空气，避免气堵导致水循环不畅。旁通管路的设计匹配了主机变流量运行需求，当末端冷负荷降低、单台主机停机时，旁通阀可自动调节开度维持冷凝侧水流量稳定，避免水泵在小流量区间运行出现过载、气蚀问题。

　　整套管路的法兰连接位置均做了统一标高设计，后期安装时可批量预制管段，减少现场焊接作业量，阀门的操作手轮均朝向巡检通道一侧，运维人员无需攀爬或探身即可完成阀门开关操作。针对冷凝水可能存在的杂质问题，在泵组入口总管处预留了Y型过滤器安装位，可定期拆卸清洗，避免杂质进入换热器流道造成堵塞，影响换热效率。模型中还对管路的保温层厚度做了空间预留，避免后期保温施工时出现管路间距不足、保温层被挤压变形的问题，保障冷量损耗控制在设计范围内。

　　在设备选型匹配层面，泵组的流量扬程参数与冷水机组的冷凝侧水阻、冷却塔高程差、管路沿程阻力做了精准匹配，避免选型过大导致运行能耗偏高，或选型不足导致冷凝水流量不够、主机冷凝压力过高。管路的管径设计根据不同支路的流量分配做了变径处理，支路管径随流量减小逐步缩径，保证管内水流速处于合理区间，既不会因流速过高产生振动噪音，也不会因流速过低导致杂质沉积在管底。整套设计充分考虑了现场施工、运维、检修的全流程需求，没有出现理想化设计脱离工程实际的问题，可直接用于机房排布方案交底、管段预制加工参考，也可作为同类冷却水泵组设计的参考模板，帮助设计人员快速梳理管路排布逻辑，规避常见的设计错漏。
