双槽嵌入式照明扩散器结构设计

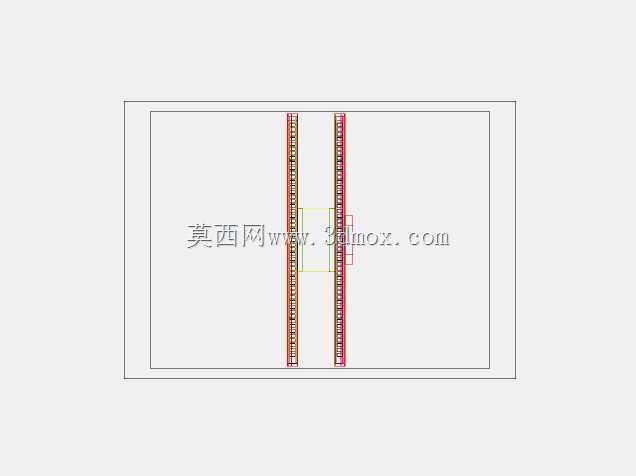

　　日常做商业空间机电配套建模时，经常会碰到嵌入式格栅灯配套的出光扩散构件需求，这次拆解的双槽灯槽扩散结构，就是针对办公区、商超公共通道这类长条形连续照明场景做的适配设计。先从安装边界说起，这类构件是嵌入吊顶龙骨间隙安装的，整体采用长条形双腔体布局，两个平行的灯槽腔体预留了标准T5/T8灯管或者LED灯带的安装位，腔体侧边的折边结构刚好卡接在吊顶副龙骨的翻边上，不需要额外打固定件，后期维护时直接从下方扣下即可，适配常规600600或者3001200的矿棉板、铝扣板吊顶模数，安装时不会破坏吊顶面层的整体性。

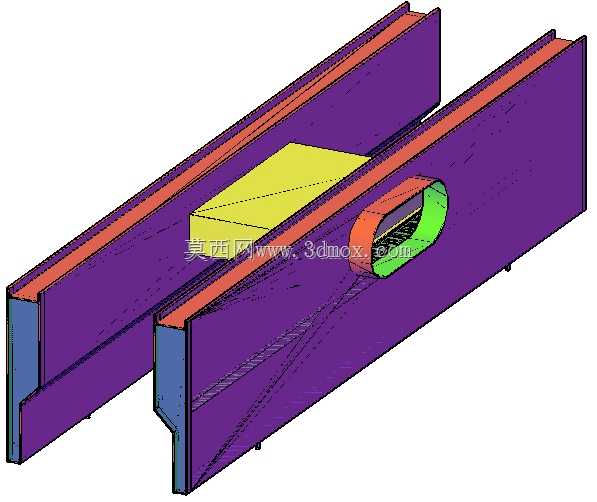

　　再看出光端的结构设计，中部的黄色导光板安装位做了斜度限位槽，导光板嵌入后不会出现滑移，边缘的橙色密封胶圈槽是用来卡接柔光扩散板的，胶圈压缩量控制在1.5mm，既能固定扩散板避免气流带动产生异响，又能阻挡蚊虫、灰尘进入灯槽内部，减少后期清洁维护的频次。端部的绿色出线孔做了翻边钝化处理，穿线时不会划伤线缆绝缘层，孔位尺寸适配常规Φ16的穿线波纹管，和吊顶内的照明布线管路可以直接对接，不需要额外做转接头。

　　设计时特意把两个灯槽的侧壁做了加强筋结构，紫色的主体壳体采用薄壁钣金折弯工艺，壁厚控制在0.8mm，侧壁的三角加强筋沿着灯槽长度方向间隔150mm布置，既保证了长条形构件的整体刚性，吊装或者卡接时不会出现中部下挠变形，又尽可能控制了构件自重，不会给吊顶龙骨增加额外负载。两个灯槽之间的连接段做了圆弧过渡，没有尖锐的直角边，生产折弯时不会出现应力集中开裂的问题，喷涂工序时也不会出现积粉死角，表面处理的均匀度更好。

　　实际应用场景里，这类扩散构件主要是解决长条形灯槽出光不均、眩光的问题，柔光扩散板的安装角度经过反复调整，出光角度控制在120度，既保证了地面照度均匀度满足办公空间的照明规范要求，又不会让站立人员直接看到光源产生刺眼的眩光。和常规单槽灯槽扩散器相比，双腔体的布局可以实现双回路控制，比如日常办公只开单槽满足基础照度，加班或者清洁时开启双槽提升亮度，适配不同场景的照明需求，布线时两个腔体的走线完全独立，不会出现线路干扰的问题。

　　建模过程中需要注意的安装公差问题，卡接龙骨的折边尺寸公差要控制在±0.3mm以内，公差过大就会出现卡接过松容易脱落，或者卡接过紧安装时敲坏吊顶板的问题；导光板的安装槽间隙要预留0.5mm的热胀冷缩余量，避免长时间照明发热导致导光板膨胀起拱，影响出光效果。端部的出线孔位置要和灯槽内部的镇流器安装位对齐，线缆长度预留100mm的余量，方便后期更换光源时的接线操作，不需要把整个构件从吊顶上拆下来就能完成光源更换。

　　另外构件底部的两个蓝色固定卡扣是和吊顶龙骨做二次防脱固定的，卡扣采用弹性钣金材质，卡入龙骨后会自动弹开锁定，即使遇到吊顶震动或者检修时的触碰，也不会出现构件坠落的安全隐患，这类细节在公共区域的照明构件设计里是必须考虑的，毕竟公共区域人员流动大，防脱结构的可靠性直接关系到使用安全。整个构件的所有折弯圆角都做了R2的钝化处理，生产、运输、安装过程中不会划伤操作人员的手部，也不会在运输过程中因为磕碰出现涂层脱落的问题，提升了产品的交付良率。
