日立RCU10004螺杆式冷水机组结构

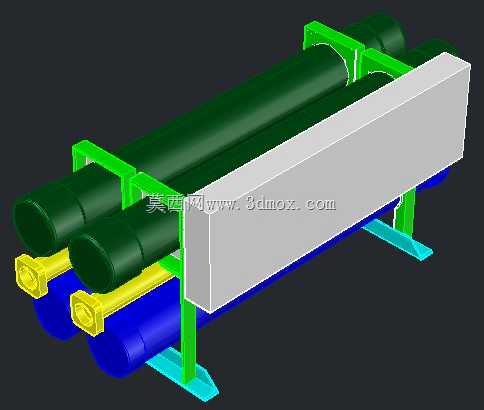

　　在商用中央空调、工业工艺冷却的项目现场，这类水冷螺杆式制冷机组是核心冷源供给设备，多数时候布置在地下机房、屋面设备区，承担整栋商业体、洁净车间或者数据中心的全年冷量输出任务。从三维结构来看，该模型还原的是卧式壳管型机组布局，主体承压壳体采用卧式圆筒结构，内部集成管束式换热组件，前端端盖预留水路接口，对应冷冻水、冷却水的进出管路接驳，现场安装时需要匹配对应管径的法兰接口，同时预留检修空间，尤其是端盖侧要留出足够抽管距离，方便后期对换热管束做清洗、检漏作业。

　　设备的支撑结构采用型钢焊接底架，底架上预设地脚螺栓安装孔，安装时需要先做设备基础找平，垫入减震垫后再锁紧固定螺栓，避免机组运行时的振动传递到建筑结构。壳体上方的绿色支架是管路固定架，用来排布机组内部的冷媒管路、油路管线，避免运输、运行过程中管路出现共振磨损，黄色的接口部件是冷媒侧的角阀，对应机组的高低压测检修口，现场调试时可以通过这些接口接压力表，检测系统运行压力，也可用于冷媒充注、抽真空作业。

　　从设计逻辑上，这类机组把压缩机、换热管束、节流组件、油路系统整合在同一底座上，属于集成式整装设备，到场后只需要接驳水电、管路即可投入使用，减少现场安装的工程量。模型里的灰色护板是电气侧的检修护罩，内部容纳机组的控制模块、接线端子，护板采用快拆结构，日常巡检时可以快速拆卸查看内部元件状态，护板边缘做了折边加强，避免薄钢板在长期震动下出现变形异响。底部的蓝色管路是冷却水侧的汇流管，对应壳管换热器的下管箱接口，大管径设计可以降低水路流速，减少沿程阻力损失，同时降低水流冲刷带来的管路噪音。

　　实际选型时，这类机组的安装边界需要重点核对：机组长度方向要预留至少1.2倍筒体长度的检修空间，宽度方向要预留管路接驳的操作空间，顶部要留出吊装检修的净空，尤其是屋面安装时，要核对屋面的承重荷载，匹配机组运行重量加上水重的总荷载，避免出现结构安全问题。设备的接口高度也需要和现场管路走向匹配，模型里的水路接口都布置在筒体端侧下方，减少管路的弯头数量，降低水泵的扬程损耗。

　　从功能特性来看，这类水冷制冷机组的换热效率比风冷机组更高，适合冷负荷需求大、全年运行时间长的场景，壳管式换热器的水侧走管程、冷媒侧走壳程，折流板的设计可以让冷媒在壳体内充分扰动，和管壁充分接触换热，提升整体换热系数。模型还原的支架结构都做了倒角处理，避免安装检修时划伤操作人员，所有外露的管路接口都做了封堵结构的预留，运输过程中可以用堵头封住接口，避免杂物进入管路内部造成堵塞。

　　在建模过程中，这类设备的结构还原需要重点核对各个接口的相对位置、安装尺寸，尤其是地脚孔的间距、接口的中心高度，这些尺寸直接影响现场安装的适配性，如果尺寸偏差过大，会导致现场管路无法对接，需要重新切割调整管路，增加施工成本。另外设备的重心位置也需要在建模时明确标注，方便吊装作业时选择吊点，避免吊装过程中出现倾斜侧翻的风险。日常运维中，这类机组需要定期检查换热管的结垢情况，尤其是冷却水侧开式系统，很容易在管壁结垢影响换热效率，端盖的可拆卸设计就是为了方便定期通炮清洗，模型里的端盖连接螺栓孔位都做了均匀排布，保证端盖压紧时的密封面受力均匀，避免运行时出现漏水问题。
