日立120TR螺杆式冷水机组结构设计

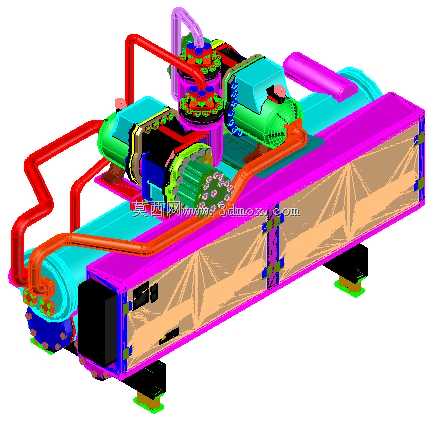

　　该模型还原的是商用中央空调系统核心冷源设备，主要应用于大中型商业综合体、工业生产工艺冷却、数据中心恒温环境保障等场景，承担制备低温冷冻水、为末端空调系统或工艺冷却回路输送冷量的核心功能，可匹配不同负荷等级的供冷需求，适配常规水冷中央空调系统的管路接驳逻辑。

　　从结构设计逻辑来看，整套设备采用撬装集成式布局，将双螺杆压缩单元、壳管式换热组件、气液分离装置、制冷管路阀组、支撑底架全部整合在同一安装底座上，无需现场拆分组装核心部件，可大幅缩短现场安装的施工周期。模型中清晰呈现了双压缩机对称布置的结构形式，这种设计可实现分级负荷调节，在部分负荷工况下仅启动单台压缩机运行，有效降低低负荷时段的运行能耗，适配供冷需求波动较大的应用场景。

　　换热部分采用卧式壳管式结构，筒体沿底座长度方向布置，筒体两端的端盖结构预留了水路接驳接口，可直接对接冷冻水、冷却水的外部循环管路，筒体内部的折流板结构在模型中通过剖面视角做了呈现，可引导水流在壳程内形成稳定紊流，提升换热效率，同时避免水流短路导致的换热死角。制冷管路采用硬管焊接连接，不同功能的管路通过管径、走向区分：压缩机排气侧管路采用大管径壁厚设计，适配高温高压制冷剂的输送需求，吸气侧管路做了低阻力走向优化，减少制冷剂流动过程中的压力损失，管路弯折处均采用大圆弧过渡，避免弯折处应力集中导致的长期运行疲劳破损。

　　气液分离装置布置在压缩机吸气端前段，可分离回气中携带的液态制冷剂，避免液态制冷剂进入压缩机气缸造成液击故障，保障压缩单元的运行可靠性。支撑底架采用型钢焊接框架结构，底部设置了减震垫安装位，可抵消压缩机运行过程中产生的振动传递，避免振动传导至外部建筑结构或连接管路，底架上预留了统一的吊装孔位与地脚螺栓固定点位，适配常规工业厂房、设备机房的安装条件。

　　安装边界方面，整套设备的长度方向预留了管路阀组的操作空间，宽度方向满足换热器端盖拆卸、管束抽出的检修距离，高度方向无需额外预留上部吊装空间，可适配常规层高的设备机房安装条件。设备的外部接口全部集中在筒体端侧与底座侧边，现场接驳时无需拆解设备外壳即可完成水路、电路、传感器线路的连接作业。模型完整呈现了设备内部各部件的装配关系，可用于制冷设备结构教学、中央空调系统选型演示、机房布局排布模拟等场景，结构细节还原了实际产品的装配公差配合逻辑，各部件的连接位置、固定方式均与实际量产产品保持一致，可作为制冷设备结构设计的参考样本，帮助设计人员快速掌握撬装式冷水机组的布局逻辑与部件选型思路。
