凯特连锁闭合环形传动链条结构设计

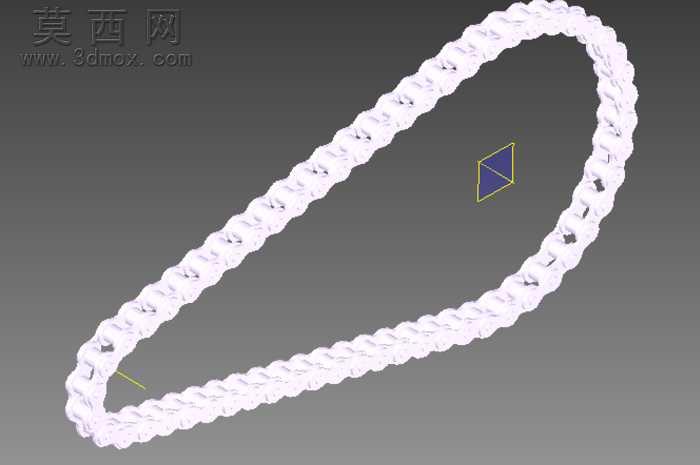

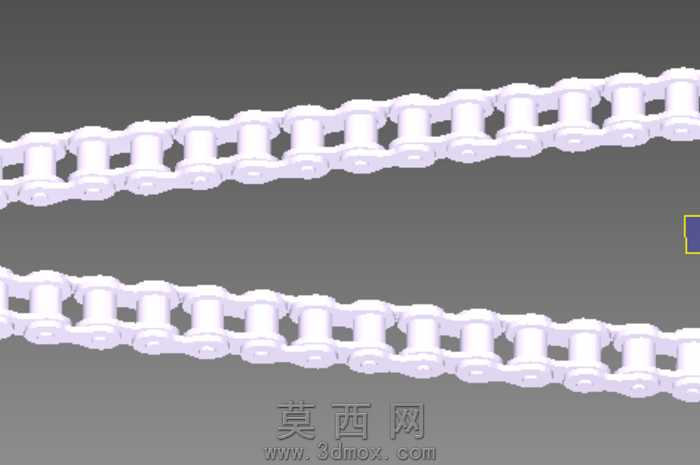

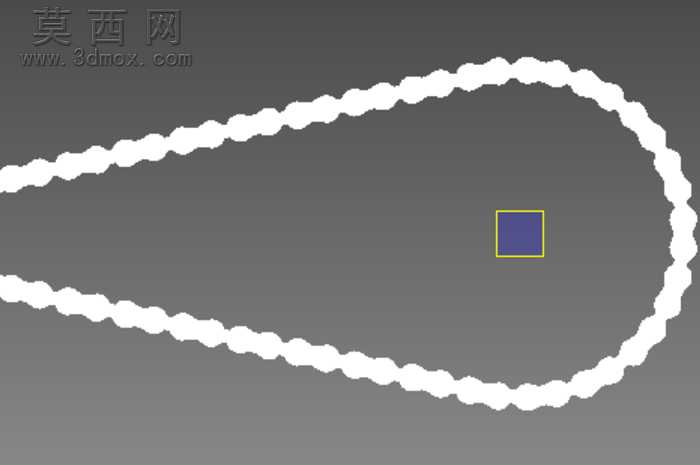

本作品为凯特连锁的闭合环形传动链条三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用参数化建模思路搭建，首先对单个链节单元进行精准建模：先绘制链节的外链板、内链板二维轮廓草图，通过拉伸特征生成链板实体，对链板的铰接孔位置添加同轴心约束，保证后续链节装配的精度；随后构建销轴、套筒零件，将单个链节的内、外链板与销轴、套筒完成子装配，添加转动副约束，还原真实链条链节间可灵活弯折的铰接特性。完成单个链节单元的建模与子装配后，通过阵列与路径配合命令，将链节单元沿预先绘制的闭合环形传动路径进行排布，每相邻两个链节间添加铰接配合约束，保证整根链条形成闭合环路的同时，所有链节铰接处均可实现顺畅转动，无结构干涉问题。材质设置上，针对链条的金属属性，为所有链板、销轴、套筒零件赋予合金钢材质，调整材质的粗糙度、金属度参数，模拟工业传动链条的金属哑光质感，同时对铰接接触面做细微的材质区分，还原零件装配的层次差异。渲染阶段采用软件内置的实体渲染模式，添加柔和的环境光源，调整光源角度突出链条链节的轮廓层次与环形结构特征，清晰展现整根链条的闭合环路形态与链节排布规律。结构设计上严格参照工业传动链条的尺寸比例，链节的节距、链板厚度、销轴直径均遵循通用链条的尺寸规范，整根链条的环形轮廓适配常规链轮传动的布局需求，链节间的铰接间隙设置合理，既保证链条弯折的灵活性，又避免间隙过大导致的传动松垮问题，完整还原了闭合传动链条的真实结构特性，可用于传动结构演示、五金配件结构参考等场景。
