ANSI150B16.5标准DN50双法兰橡胶软接头

　　在民用建筑给排水、工业工艺管线、暖通空调循环水系统中，管道因介质温度变化产生的热胀冷缩、设备运行传递的机械振动、安装过程中产生的微小同轴度偏差，一直是管路设计中需要重点解决的问题，这款符合ANSI 150 B16.5标准的DN50双法兰橡胶接头，就是针对这类工况设计的管路柔性连接件。从实际使用场景来看，这类接头常被安装在水泵进出口端、冷水机组管道接驳位、冷却塔进出水管段，以及存在小幅沉降风险的建筑管井管线中，既可以补偿管线轴向、横向、角向的位移量，也能有效阻隔水泵等动设备运行时产生的振动沿管线传递，降低管路共振带来的紧固件松动、焊缝开裂风险，同时还能吸收一定的水锤冲击能量，保护管路系统中的仪表、阀门等精密部件。

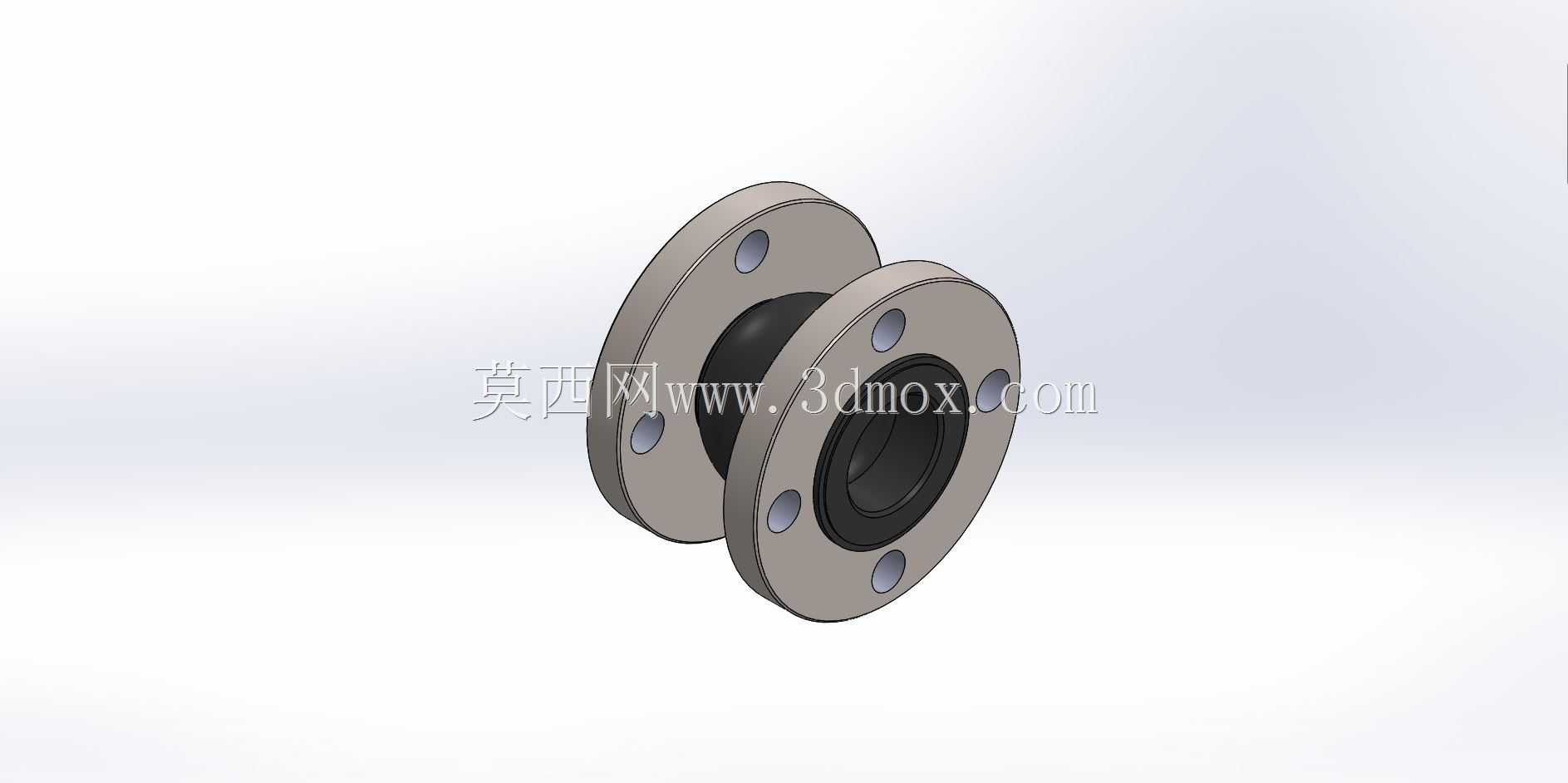

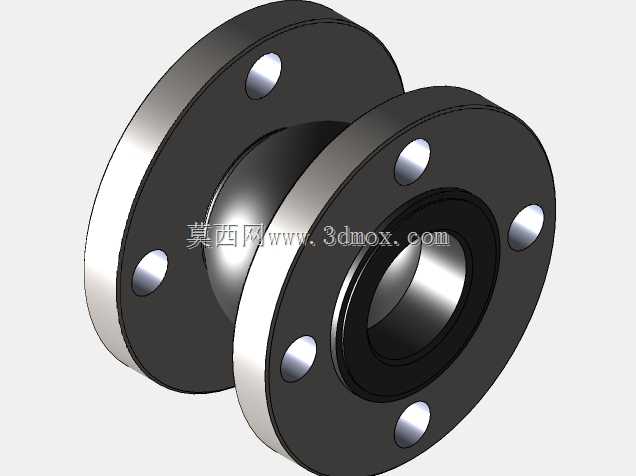

　　从结构设计来看，这款接头采用两端法兰夹持中间橡胶本体的结构，两端法兰完全匹配ANSI 150磅级法兰的安装尺寸，螺栓孔分布、法兰密封面宽度、法兰外径都严格遵循B16.5标准的要求，现场安装时不需要额外加工转接法兰，可直接与同压力等级的美标法兰阀门、设备接口配对安装。中间的橡胶本体采用弧形鼓状的结构设计，这种结构相比直筒型橡胶管拥有更大的形变余量，在允许的位移范围内不会产生过度的拉伸或压缩应力，避免橡胶本体因长期处于极限形变状态出现早期开裂。橡胶本体与法兰的连接采用整体翻边硫化工艺，橡胶密封面直接覆盖法兰密封面区域，安装时不需要额外加装橡胶垫片，依靠法兰紧固后的压合力就能实现可靠密封，减少了密封面泄漏的风险点。

　　从安装边界来看，这款DN50规格的接头，适配公称通径50mm的管路，两端法兰的螺栓孔数量、孔距完全匹配2寸ANSI150法兰的标准参数，安装时需要注意预留足够的轴向安装空间，不能将接头作为管线对位的强制拉扯构件，安装前要确认两端管线的同轴度偏差在接头允许的补偿范围内，紧固法兰螺栓时要采用对角分次拧紧的方式，保证各个螺栓的预紧力均匀，避免局部压合力过大压坏橡胶翻边，或是预紧力不均导致密封面泄漏。在管线试压阶段，要先将接头固定在自然长度状态，不能在接头过度拉伸或压缩的状态下升压，避免橡胶本体出现不可逆的形变。日常运维中，这类橡胶接头可以适应常规水、弱酸碱等介质的输送，根据橡胶材质的不同，也可适配一定温度范围内的油气介质，相比金属波纹补偿器，它的阻尼减震效果更优，安装成本更低，在中小口径的低压管路中应用十分广泛。

　　在三维建模过程中，这类标准件的建模重点在于严格匹配法兰的安装尺寸，保证螺栓孔的位置度、法兰厚度、密封面尺寸完全符合标准要求，同时还原橡胶本体的弧形轮廓，准确体现接头的结构形态，方便设计人员在管路装配时直接调用，检查安装空间是否充足，避免现场安装时出现法兰螺栓孔对位偏差、接头与周边管线构件干涉的问题。建模时橡胶本体与法兰的装配位置要准确还原实际产品的配合关系，法兰端面的平行度、橡胶本体的同轴度都要符合实际产品的形位公差要求，保证装配模型的工程参考价值。
