氨制冷低负荷运行冷水机组结构模型

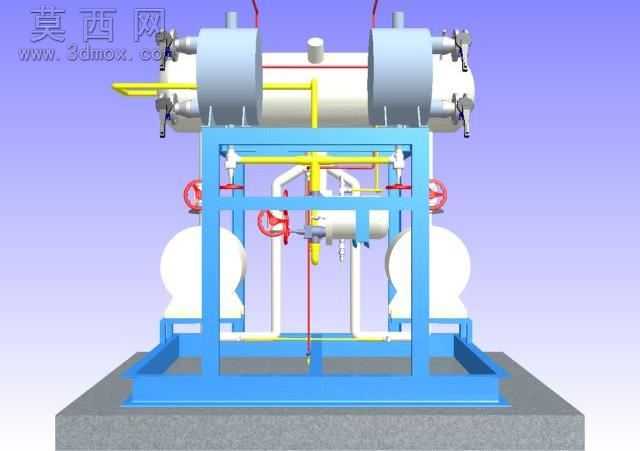

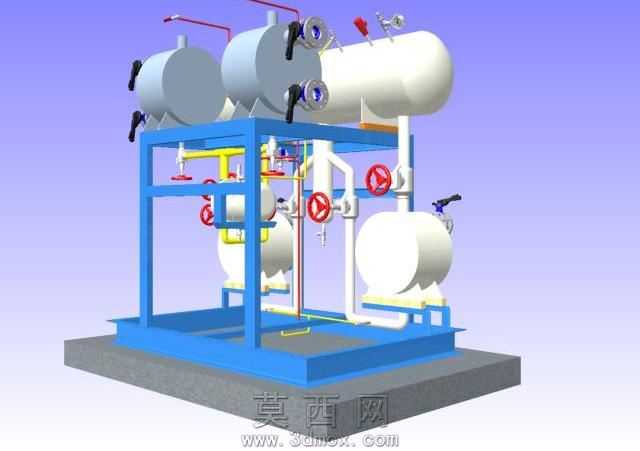

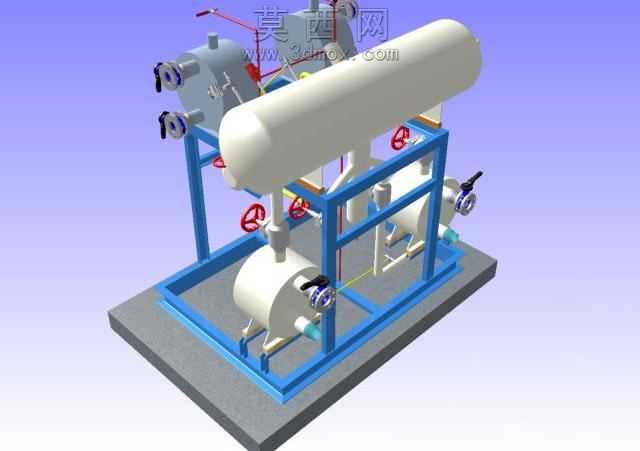

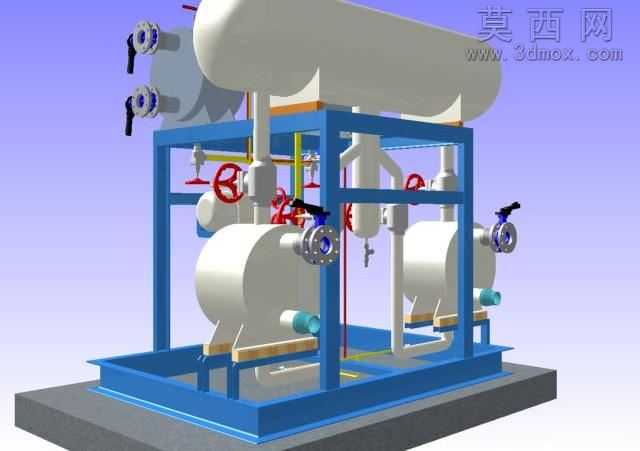

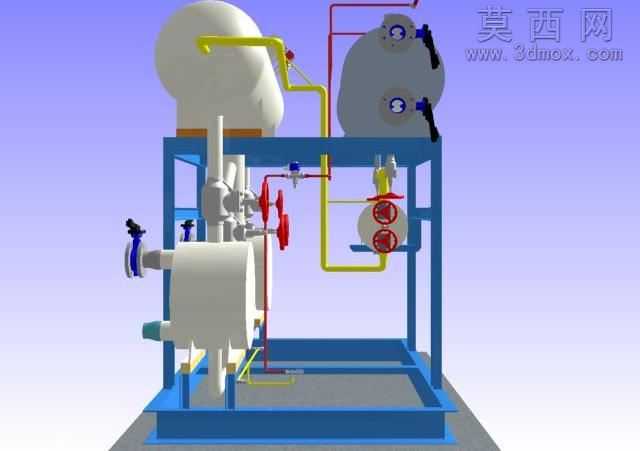

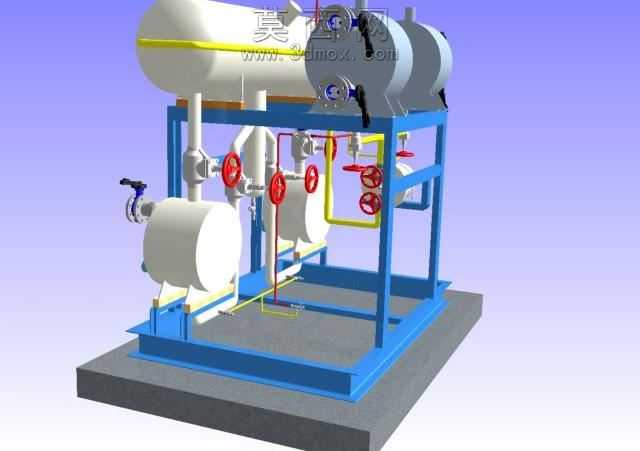

本模型为氨经营冷水机组的三维结构设计成果，采用三维参数化建模方式完成全装配体搭建，完整还原了氨制冷冷水机组在低负荷运行工况下的系统构成。建模过程中首先对机组的承载底座进行结构绘制，采用混凝土基座搭配蓝色型钢焊接机架的组合结构，机架通过型材拼接形成多层支撑框架，预留出各功能部件的安装定位点位，保证整体承重结构的合理性。模型核心功能部件包含卧式氨液分离器、循环蒸发器、储液罐体三类核心容器，罐体部分采用曲面建模方式还原压力容器的圆弧封头与筒身结构，表面赋予哑光金属白漆材质，还原工业制冷设备的罐体外观特征。管路系统部分按照氨制冷循环的工艺流程进行排布，区分气相管路与液相管路，分别赋予银白色金属与黄色管路标识材质，清晰呈现工质的流动路径；管路上配置的多组红色手轮截止阀、蓝色手柄球阀均按照工业阀门的实际结构进行细节建模，还原手轮、阀杆、阀体的装配关系，阀门与管路的连接位置做了法兰对接的细节处理，还原真实的管路安装结构。模型中还对机组的附属支撑构件、管路固定支架进行了细节刻画，所有部件均按照实际装配关系添加配合约束，可实现装配结构的动态剖切查看。渲染阶段采用淡紫色渐变背景突出设备主体，通过光影调整凸显金属材质的质感与管路的色彩区分，清晰展现各部件的空间位置关系。设计思路围绕低负荷运行工况下的氨制冷循环需求，将分离器与循环蒸发器进行集成式撬装布局，采用乙二醇作为载冷盐水，在保证制冷循环效率的同时压缩机组整体占地面积，撬装式的结构设计也便于设备的现场安装与运输，整体模型完整呈现了氨制冷冷水机组的系统构成与装配逻辑，可用于制冷设备的结构展示、工艺流程教学以及安装方案模拟使用。
