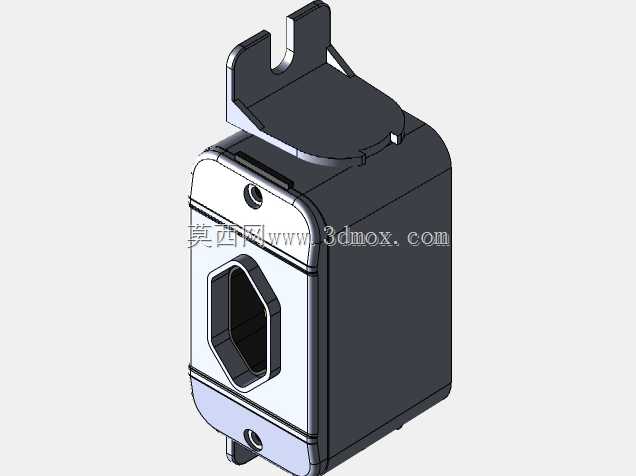

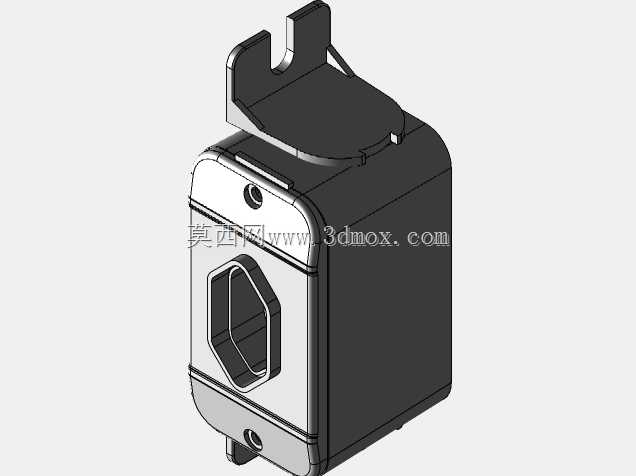

罗格朗多规格接线取电防护盒结构

　　这款取电防护盒主要面向工业现场、商用配电场景的明装取电需求，适配1/2英寸、3/4英寸两种规格的穿线管路，在现场布线作业中承担线缆接驳防护、取电接口封装的核心作用，避免接驳位置裸露积尘、受外力磕碰引发的接触不良或漏电风险。从结构设计来看，整体采用带圆弧过渡的方腔造型，壳体壁厚均匀，既满足注塑成型的工艺要求，避免壁厚不均导致的缩痕、翘曲问题，也能在同等用料下提升壳体抗冲击性能，应对现场安装、运维过程中的意外碰撞。顶部集成的挂装卡扣是现场安装的核心结构，不需要额外打孔固定支架，可直接卡装在标准C型钢导轨或者现场预制的挂装筋位上，卡扣的开口尺寸做了适配性设计，卡入后有一定的预紧力，不会因为设备运行的轻微振动出现松脱，

　　同时卡扣根部做了圆弧加强筋处理，反复拆装也不会出现根部断裂的问题。正面的接口开孔做了异形轮廓适配，刚好匹配对应规格的插头嵌入，开孔边缘做了一圈止口结构，插头装入后能和盒体端面贴合，避免缝隙过大导致灰尘、溅水进入盒体内部，接口周边的壳体做了局部加厚，因为插头插拔过程中会对开孔边缘施加反复的侧向力，局部加厚能提升该位置的结构强度，长期使用也不会出现开裂变形。盒体的上下两端都预留了穿线孔位，可根据现场布线方向选择进线、出线位置，穿线孔位的壁厚做了减薄处理，现场施工时不需要额外工具就能敲落开孔，适配不同走向的线缆穿入，敲落孔周边做了密封槽结构，穿线后可配套密封圈实现进线位置的防护，避免杂物从穿线间隙进入盒内。

　　盒体的合盖位置采用卡扣加定位止口的配合方式，不需要螺丝就能实现盒盖与盒体的扣合，运维时可直接撬开卡扣开盖检修，止口结构为错位搭接设计，扣合后能实现盒体接缝处的防溅效果，避免液体顺着接缝流入盒内。从安装边界来看，整体外形紧凑，宽度方向尺寸控制在常规86型接线盒的尺寸范围内，并排安装时不会出现干涉，挂装后突出安装面的距离较小，不会占用过多的布线空间，适合在电控柜内部、车间墙面、设备旁侧的布线位置安装。在实际选型应用中，这类防护盒多用于传感器供电接驳、现场临时取电点封装、小型电气模块的外置安装防护，内部预留的腔体空间足够容纳接线端子、小型转接模块，不需要额外扩大安装空间，壳体采用的绝缘材质可耐受常规工业环境的温度变化，

　　不会因为长期受热出现材质脆化的问题。建模过程中对所有配合位置做了公差预留，卡扣的配合量、止口的搭接量都按照注塑件的常规公差设定，实际开模生产后不需要二次修配就能顺利装配，挂装卡扣的弹性变形量也做了校核，卡装和拆卸的力度控制在徒手操作就能完成的范围，不需要借助工具就能完成拆装，提升现场施工和运维的效率。盒体表面没有多余的装饰结构，所有的造型结构都服务于安装、防护、使用的实际需求，边角的圆弧过渡一方面是为了降低注塑成型的应力集中，另一方面也避免安装过程中尖锐边角划伤施工人员，整体结构没有冗余设计，每一处结构特征都对应实际使用中的具体需求。
