工业用20A暗装地面电源插座结构设计

　　这款暗装式地面电源接插件，主要面向工业生产车间、大型仓储物流场地、商业综合体公共区域等场景的地面供电需求设计，解决传统墙面插座覆盖范围不足、临时拖线排布杂乱带来的安全隐患与通行阻碍问题。实际使用过程中，这类插座会被嵌入预先预留的地面安装槽内，上表面与完成地面保持齐平，日常无供电需求时不会对人员通行、物料转运造成剐蹭阻碍，需要取电时直接接入对应插头即可，适配250V交流供电回路，额定载流能力20A，可满足常规工业电动工具、临时检测设备、清洁运维设备的取电需求。

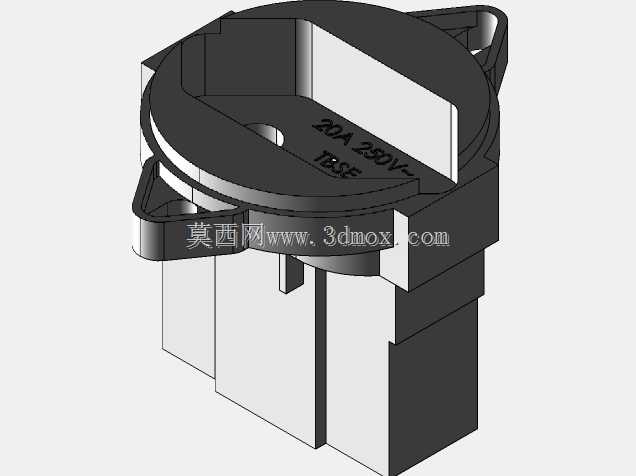

　　从结构设计层面来看，整体采用圆形带安装耳的布局，三个带安装孔的固定耳沿壳体周向120度均匀分布，安装时可通过膨胀螺丝直接与地面预埋底座锁紧，固定耳的开孔做了沉台处理，锁紧后螺丝头部不会突出壳体表面，避免绊倒过往人员，也能防止螺丝被过往重物磕碰变形导致后期拆卸维护困难。壳体主体接触外部环境的部分选用丁腈橡胶材质，这类材料本身具备优秀的耐油、耐磨、抗老化特性，能够长期承受车间地面的油污侵蚀、人员踩踏、小型转运车轮的碾压，不会出现普通塑料壳体易开裂、橡胶材质易老化粉化的问题，同时丁腈橡胶的绝缘性能稳定，即使表面存在少量积水、积尘，也能有效避免漏电风险，适配复杂的地面使用环境。

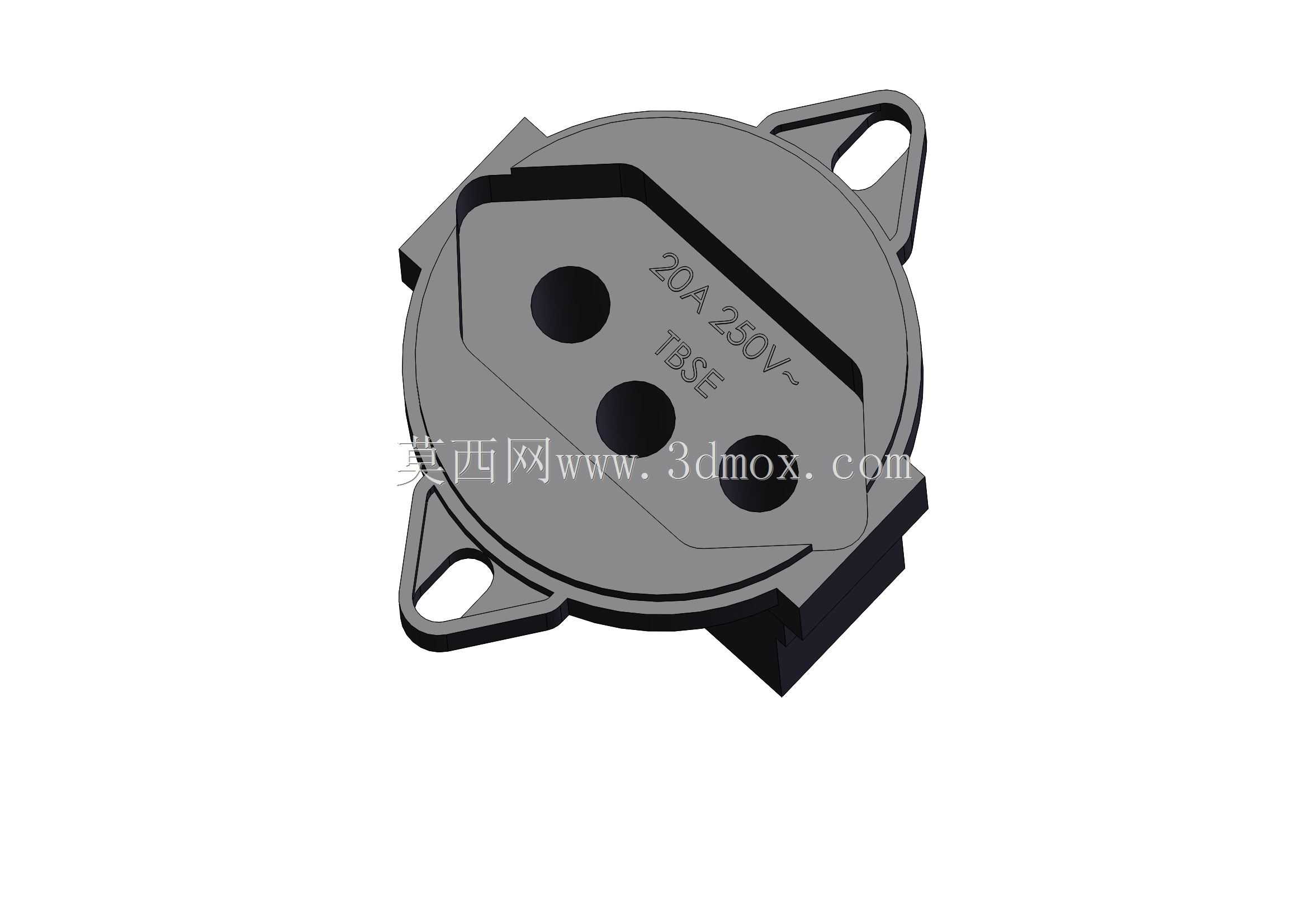

　　内部接插结构采用两极带接地的布局，插套的接触片选用高弹性铜合金冲压成型，表面做镀镍处理，既保证插头插入后接触压力足够，不会因为长期插拔出现接触松动、接头发热的问题，也能抵御潮湿、油污环境带来的氧化腐蚀，延长接插件的实际使用寿命。壳体的接线端做了独立的密封腔设计，线缆接入后可通过密封压盖锁紧，避免地面的积水、灰尘顺着线缆间隙渗入壳体内部造成短路故障，密封压盖适配常规的BV2.5、BV4平方供电线缆，现场施工时不需要额外加工特殊接头，按照常规电气施工规范即可完成接线。

　　考虑到地面安装的实际边界条件，这款插座的整体嵌入深度控制在45mm以内，适配多数商业、工业建筑的地面找平层厚度，不需要额外加深地面预埋槽，降低现场施工的改造成本；壳体上表面的轮廓做了小角度的倒角过渡，即使安装时与地面存在微小的高度差，也不会形成尖锐的凸起剐蹭过往物体。插座的插套入口做了防误插的错位设计，只有匹配对应规格的插头才能顺利插入，避免非标准插头强行插入造成的接插件损坏，同时入口处的橡胶防护圈在插头拔出后会自动贴合，阻挡日常的灰尘、碎屑落入插套内部，减少日常维护的清理频次。

　　在实际选型应用中，这类地面插座需要配合对应的金属预埋底盒使用，底盒的侧边预留了线缆穿入孔，可适配不同方向的线管排布，施工时可根据现场的线管走向选择对应的敲落孔开孔，不需要额外调整线管的排布路径。插座本体与预埋底盒之间采用卡扣式连接，后期维护时不需要撬动周围的地面装饰层，直接用平口工具即可将插座本体从底盒中取出，完成接线检修或者部件更换，大幅降低后期运维的成本。不同于普通墙面插座的垂直安装姿态，这款插座的接插方向垂直于地面，插头插入后线缆自然向下弯折，不会因为线缆自身的应力导致插头松脱，同时丁腈橡胶的壳体表面具备一定的防滑性能，人员不小心踩踏到插头位置时，也不容易出现打滑摔倒的问题。

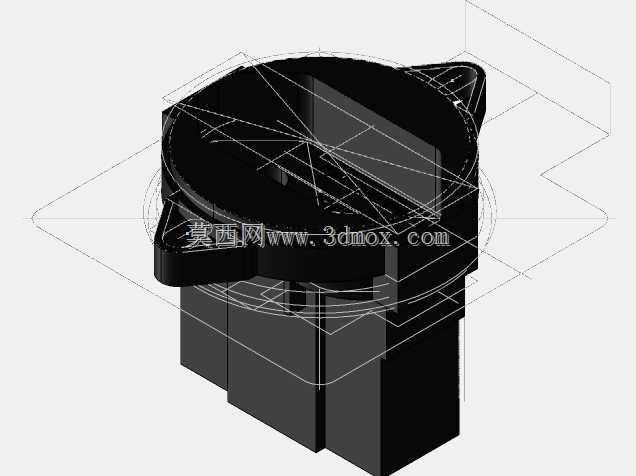

　　从建模细节来看，壳体表面的参数标识采用凹刻处理，长期使用摩擦也不会出现标识磨损模糊的问题，安装耳的位置做了局部加厚处理，锁紧螺丝时不会因为应力集中造成壳体开裂，壳体的合模位置设置在侧面下半部分，避免合模缝处积累灰尘、积水，提升整体的防护能力。
