DMA860E步进电机驱动器结构设计

　　在自动化产线改造、非标设备开发的实际项目里，步进驱动单元的选型与安装适配，往往是决定整套运动机构运行稳定性的核心环节之一，DMA860E这类步进驱动器，常被应用在3C装配工位的滑台驱动、包装设备的送料机构、小型雕刻机的轴系进给、物流分拣线的拨叉动作单元等场景中，作为连接上位控制信号与步进电机的中间执行部件，它承担着脉冲信号分配、电流细分调节、运行状态保护的核心作用，能将控制器发出的弱电平脉冲信号，转化为可直接驱动步进电机绕组的功率输出，保障电机在不同负载工况下的扭矩输出平稳性，避免低速运行时的抖动、高速段的扭矩跌落问题。

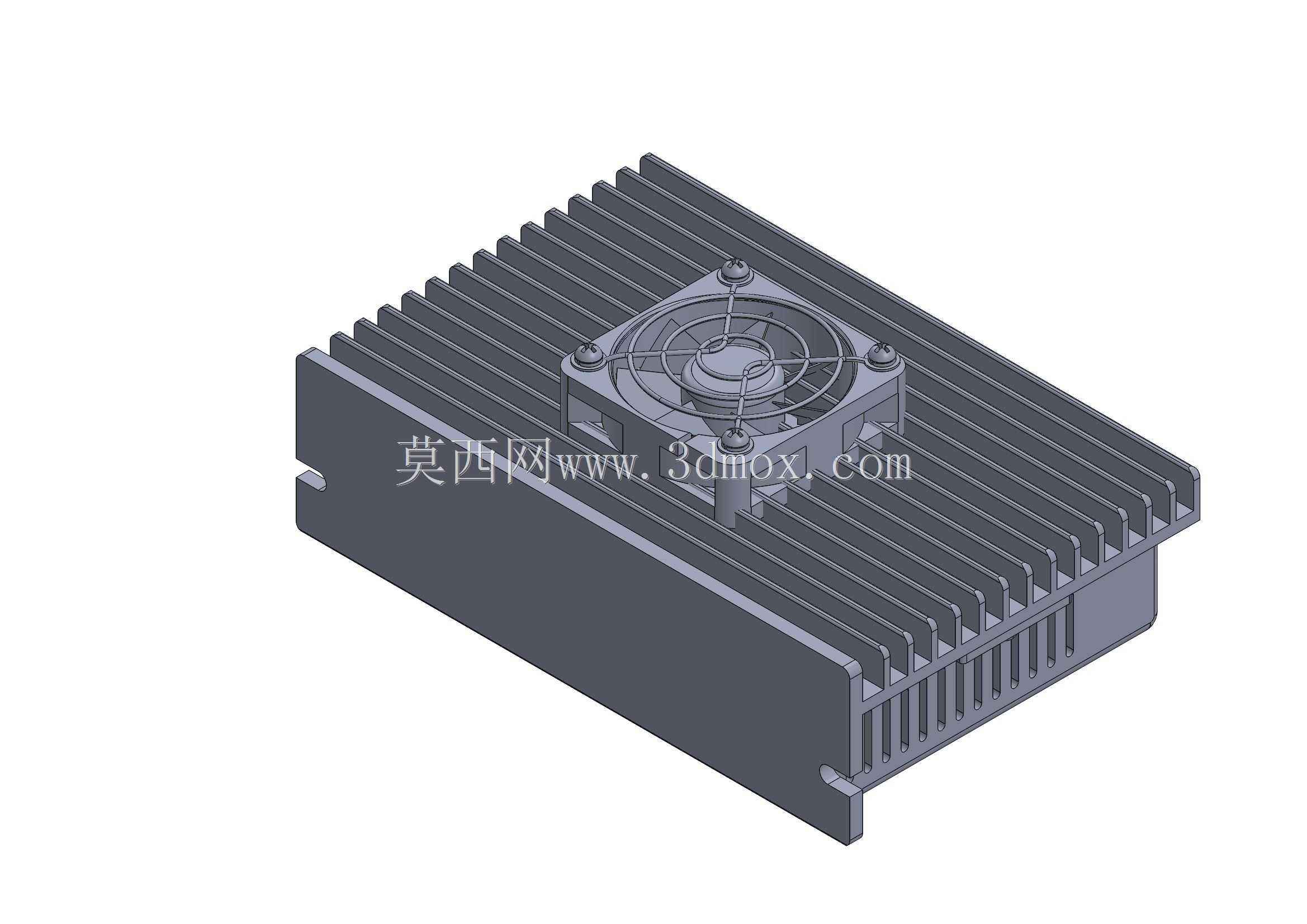

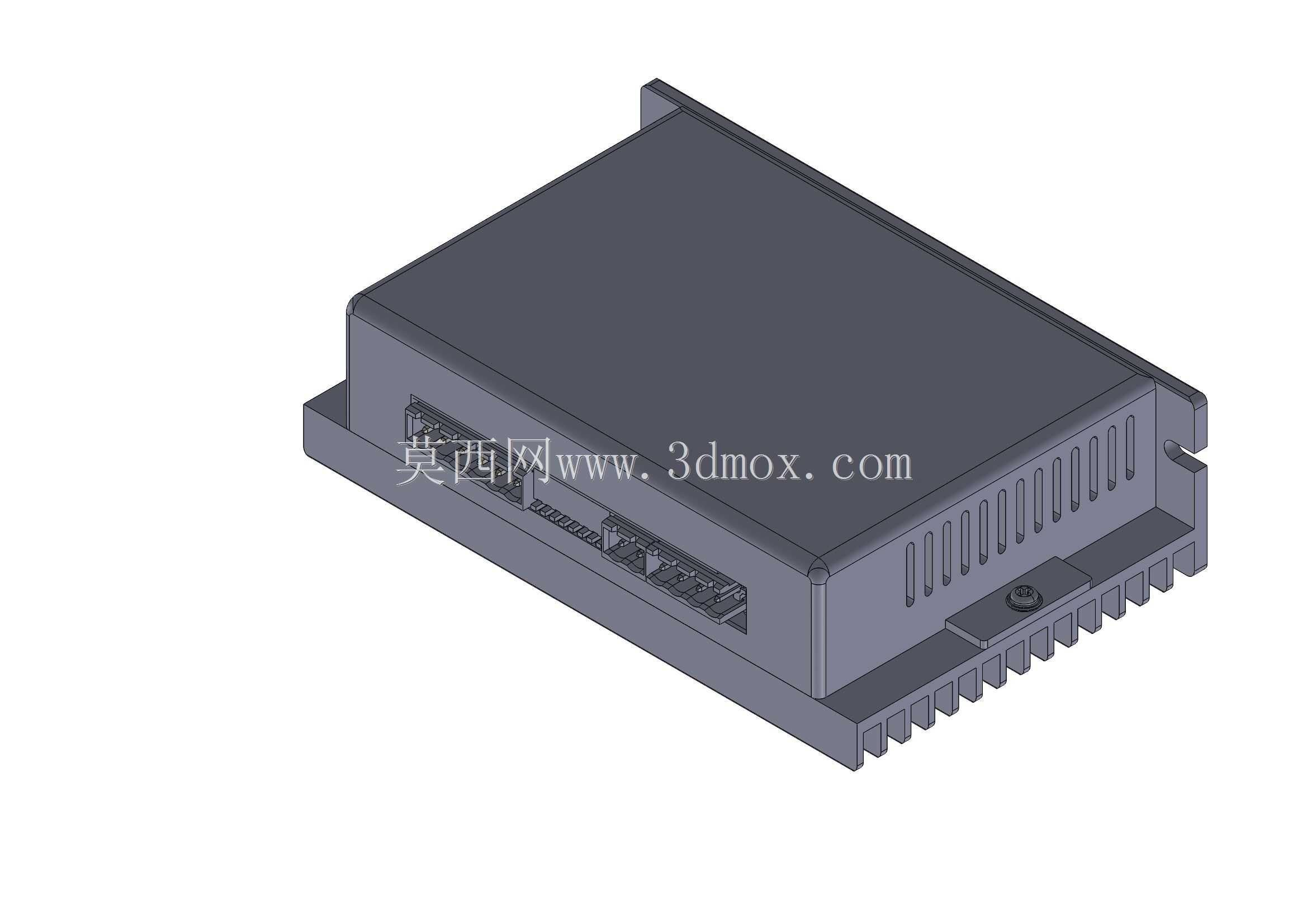

　　从结构设计的角度看，这款驱动器的壳体采用了一体化拉伸铝型材搭配底部散热齿的结构，这种设计并非单纯为了外观规整，而是充分考虑了工业现场长时间满负载运行的散热需求：功率器件工作时产生的热量，会通过内部导热衬垫直接传导到带散热鳍片的壳体底部，鳍片的排布方向顺着设备柜内常规的垂直散热气流方向，能在无额外强制风冷的场景下，依靠自然对流带走大部分工作热量，降低高温触发过流保护的概率。壳体侧面的接线端口采用了下沉式插拔结构，端口旁预留了清晰的引脚标识位，现场接线时无需额外翻查手册就能快速完成电源、电机绕组、控制信号的对应连接，端口的防呆结构设计，能避免施工时误插反接导致的器件损坏。

　　在安装边界的设计考量上，这款驱动器的壳体两侧预留了标准的法兰安装耳，安装孔位的间距适配市面上主流的DIN导轨安装卡扣尺寸，既可以通过螺丝直接固定在设备电控板的安装平面上，也能搭配卡扣快速卡装在标准电控柜导轨上，适配不同设备的电控舱布局需求。整体外形的厚度控制充分考虑了电控柜内的层间距要求，安装后不会与相邻的断路器、继电器等器件产生空间干涉，壳体表面的散热槽深度经过测算，既保证了足够的散热接触面积，也不会因为槽缝过深导致车间粉尘、金属碎屑堆积造成的绝缘隐患。

　　从功能适配的设计思路来看，驱动器侧面预留的拨码开关区域，采用了内凹式的防护结构，避免设备运输、安装过程中误触拨码导致的细分、电流参数偏移，拨码档位的阻尼感设计清晰，调试人员用小型螺丝刀就能快速完成参数切换，无需连接上位软件就能完成常规工况的参数配置。驱动器内部的电路板布局采用了强弱电分离的排布方式，功率回路与信号控制回路之间预留了足够的安全爬电距离，输入端的浪涌防护电路、输出端的过流检测电路，都紧贴对应的端口布置，能在现场出现电源波动、电机线短路等异常情况时，快速触发保护机制，避免核心功率器件烧毁。

　　在实际设备选型适配时，这款驱动器的结构尺寸能很好适配中小型自动化设备的电控舱空间，不管是桌面型的小型点胶设备，还是立式的数控送料机构，都能找到合适的安装位置，接线端口的朝向设计也兼顾了柜内走线的便利性，动力线与信号线可以分开从两侧走线，减少强电回路对弱电控制信号的干扰。壳体表面的氧化处理层，能在车间多粉尘、轻度潮湿的环境下起到一定的防腐蚀作用，延长器件在复杂工业现场的使用寿命，底部的散热齿与安装平面之间预留了微小的间隙，避免安装时平面不平整导致的壳体变形，同时也能辅助底部空气流通提升散热效率。
