雷赛步进伺服驱动电源结构设计

　　在自动化产线的运动控制单元搭建中，步进与伺服驱动的供电稳定性直接决定整套执行机构的运行精度，这款适配雷赛DM870、DMA860等型号步进驱动的供电单元，是运动控制回路里的核心供电部件，日常多配套在点胶设备、小型数控雕铣机、皮带输送定位机构、非标自动化组装工位的驱动侧，为驱动模块提供稳定的直流母线电压，避免电网波动导致的电机丢步、过流报警等现场常见问题。从结构设计层面看，这款电源采用一体式金属壳体结构，主壳体为拉伸铝型材搭配两侧端板的组合形式，壳体表面排布的横向散热格栅并非装饰结构，每道格栅的深度、间距都经过热仿真校核，在自然对流散热条件下，能够将内部功率器件的工作温度控制在元器件额定结温范围内，

　　无需额外加装散热风扇即可满足300W额定功率下的持续散热需求，这种无风扇设计也能避免粉尘、车间油污通过风道进入电源内部，适配多粉尘、少量油雾的机加工车间、电子组装车间等常规工业场景。壳体侧面预留的接线端子采用分层排布设计，强电输入端子与弱电输出端子做了物理隔离，端子外部加装的透明防护盖板能够防止现场接线后误触带电部位，同时盖板上预留的走线槽位可以规整输入输出线缆，避免柜内布线杂乱导致的信号干扰问题。从安装边界来看，这款电源的底部预留了标准DIN导轨安装卡扣，同时也预留了螺丝固定孔位，既可以直接卡装在电气柜的标准35mmDIN导轨上，也可以通过M4螺丝固定在安装板上，两种安装方式的孔位、卡扣位置都做了居中校核，安装后重心与安装面重合，

　　不会出现长期使用后卡扣变形松脱的问题。电源本体的外形尺寸适配常规电气柜的内部安装空间，宽度方向控制在单倍电气元件安装位尺寸，不会占用过多柜内横向空间，深度方向预留了足够的接线弯折空间，即使采用1.5平方毫米的多股铜芯线接线，线缆弯折后也不会与柜内其他元件产生干涉。在实际选型配套过程中，这款电源的输入电压范围覆盖180-250V交流市电输入，能够适配国内绝大多数工业现场的电网条件，输出侧的68V直流输出刚好匹配86系列步进驱动的额定供电电压，不会出现供电电压过高导致驱动模块过压击穿，或是电压过低导致电机输出扭矩不足的问题。设计过程中针对工业现场常见的电网浪涌、短时电压跌落问题，内部电路做了对应的浪涌抑制、短时储能设计，

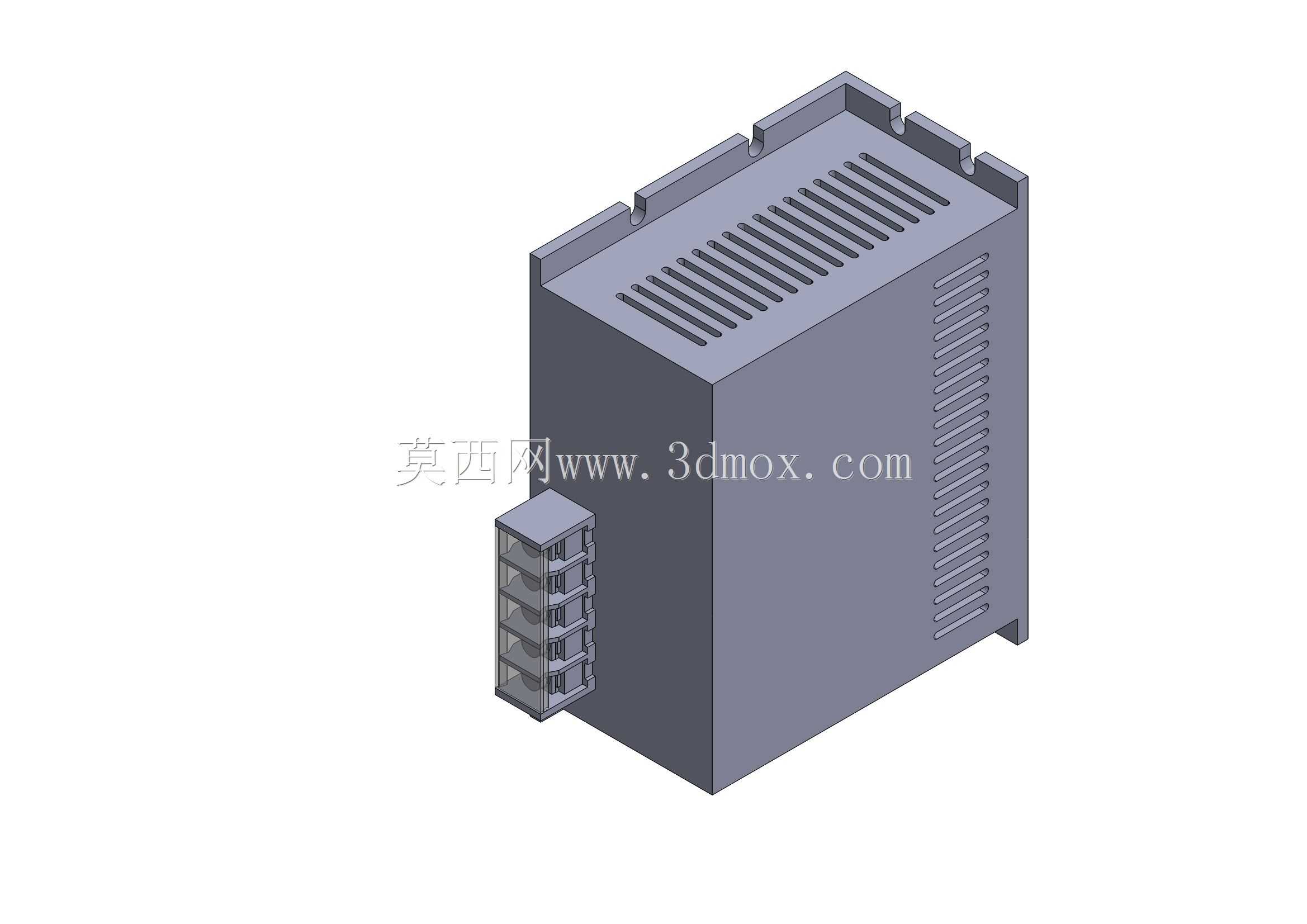

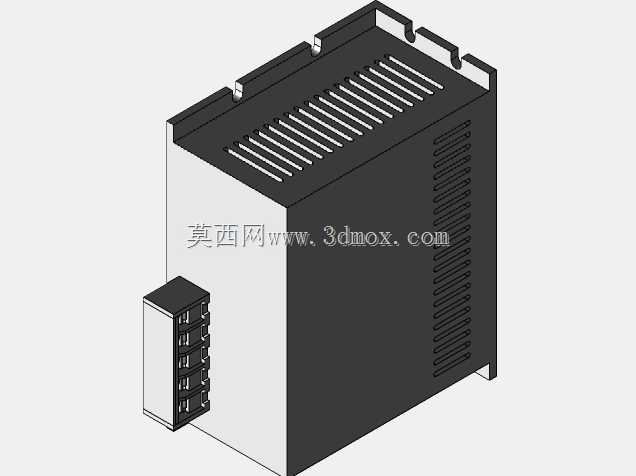

　　输入端的压敏电阻、保险管都做了可更换设计，后期现场维护时无需拆解整个壳体即可更换易损元件。壳体表面采用的磨砂氧化处理工艺，既可以提升壳体的耐腐蚀性能，避免车间潮湿空气导致壳体锈蚀，也能减少表面反光，在电气柜内部检修时不会因为强光反射影响接线操作。端子排的标识采用激光蚀刻工艺，长期使用不会因为擦拭、油污附着导致标识模糊，每个接线位的额定电流都做了冗余设计，即使满负载持续运行，接线端子的温升也能控制在安全范围内，不会出现端子过热氧化导致的接触不良问题。在三维建模过程中，这款模型完整还原了壳体的散热格栅细节、端子排布位置、安装卡扣结构、端板固定螺丝位置，建模时所有配合面都保留了实际生产所需的公差余量，比如端板与型材壳体的配合间隙控制在0.1mm以内，既满足装配要求，也不会出现间隙过大导致的防护等级不足问题。针对设备结构设计人员做电气柜布局时的需求，模型的安装孔位、外形轮廓都做了精准校核，导入装配体后可以直接用于干涉检查、安装空间预留，不需要二次调整尺寸。
