三孔位2英寸仪表下装固定支架

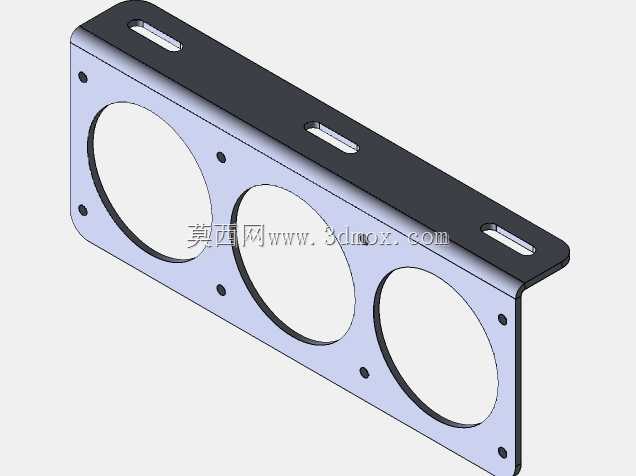

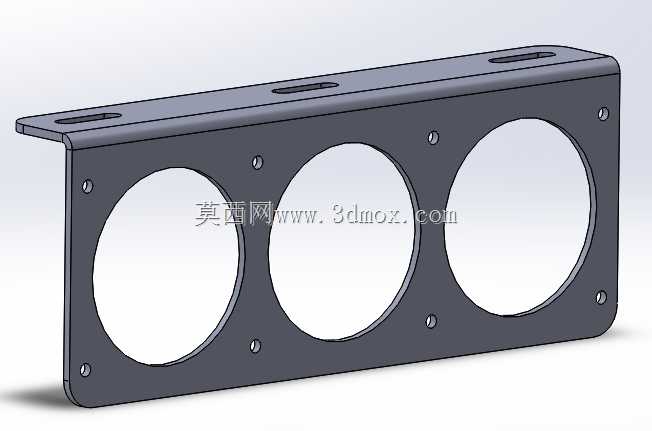

　　这款三孔位仪表安装支架，主要面向工业测控面板、小型设备操控台、车载仪表舱的嵌入式仪表安装场景，适配市面上主流的2英寸圆形嵌入式仪表，包括压力显示表、温度传感显示单元、电流电压数显表这类常规圆形测控仪表的下装固定需求。从结构形态来看，整体采用L型折弯钣金结构，垂直面板区域开设三个等径圆形安装孔，孔位间距严格匹配2英寸仪表的安装法兰外沿尺寸，每个圆孔周边均匀布置4个M3规格的螺丝安装孔位，对应仪表法兰上的固定孔位，安装时无需额外打孔适配，直接将仪表从面板后侧嵌入圆孔，用螺丝穿过法兰孔与支架上的预置孔锁紧即可，能避免仪表在设备运行过程中出现晃动、移位的问题。水平延伸的折弯翻边作为安装固定边，上面开设两个长条形腰型孔，

　　腰型孔的设计预留了±3mm的安装调节余量，在支架与设备基体固定时，可以抵消基体上安装孔的加工位置误差，降低安装对位的难度，即使基体孔位存在小范围偏差，也能通过腰型孔的滑动余量调整到合适位置完成锁紧。设计过程中，折弯处做了R1.5的圆角过渡处理，一方面避免钣金折弯时出现应力集中导致的开裂问题，另一方面也能消除锐边，防止安装作业时划伤操作人员。垂直面板的四个边角都做了小圆角处理，没有尖锐棱角，适配嵌入式安装时的面板贴合需求，不会与周边的其他结构件发生干涉。从安装边界来看，垂直面板的整体宽度刚好覆盖三个2英寸仪表并排安装的总宽度，两侧预留的边距足够容纳固定螺丝的安装空间，不会出现螺丝孔距离边缘过近导致的钣金强度不足问题；

　　水平翻边的宽度控制在20mm，既能保证腰型孔的布置长度，又不会过多占用仪表后侧的布线空间，仪表尾部的接线端子可以在支架后侧获得充足的走线空间，不会被翻边挤压线束。实际应用中，这类支架常被用在小型发电机组的操控面板、工业设备的就地测控箱、改装车辆的仪表台内部，替代传统的单孔仪表固定片，三个孔位集成在一块支架上，相比单个仪表分别安装固定片的方式，能大幅减少安装时的对位工作量，同时三个仪表的相对位置精度由支架的钣金加工精度保证，安装完成后三个仪表的排布整齐度更高，不会出现单个安装时高低不齐、间距不均的问题。材质选用常规的冷轧钢板，表面做喷塑处理，具备基础的防锈防腐蚀能力，适配普通工业环境下的使用需求，不需要额外做表面防护处理。

　　结构设计上没有多余的冗余结构，整体板材厚度选用1.5mm的冷轧板，经过强度校核，在三个仪表总重量不超过1kg的情况下，支架的形变量可以控制在0.1mm以内，完全满足长期使用的结构强度要求，不会因为长期承重出现面板变形导致仪表松动的问题。安装时可以先将三个仪表预先固定在支架的垂直面板上，完成仪表的接线作业后，再通过水平翻边上的腰型孔将整个支架总成固定到设备基体的预置安装位上，这种预装的作业方式能大幅提升现场装配的效率，不需要在狭小的设备舱内部逐个对位安装仪表，降低现场装配的作业难度。
