三英寸三角定位割台法兰连杆结构

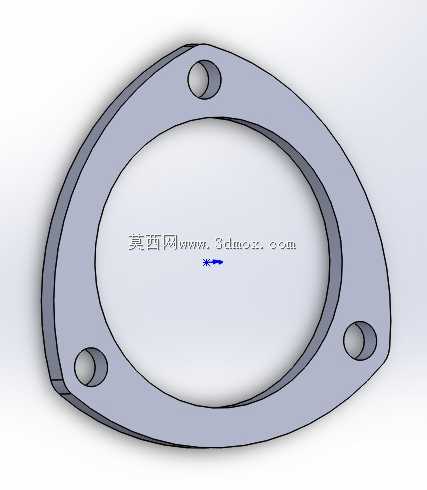

　　这类三角结构的法兰连接件，最早是在小型内燃机排气集管的改装场景里接触到的，当时做割台配套的管路连接改造，常规圆形法兰在狭小的发动机舱侧方安装空间里，螺栓孔位会和周边的线束固定支架、冷却管路产生干涉，反复调整了三次安装位都没法避开周边部件，后来才想到把法兰的外轮廓改成随螺栓孔分布的三角切边结构，直接把多余的法兰外缘材料去掉，刚好让出周边部件的安装间隙。

　　从实际使用场景来看，这类法兰主要用在小口径排气集管与缸头、割台管路对接的位置，三个安装孔呈120度均匀分布在中心通孔的外圈，相比常规四孔法兰，少了一个紧固点的同时，三角形的结构稳定性反而能让三个螺栓的预紧力更均匀地分布在密封端面上，不会出现四孔法兰常见的对角紧固时某一侧密封压合不实的问题。设计的时候首先要确定中心通径的尺寸，3英寸的通径刚好匹配对应规格的排气集管外径，中心孔的公差要控制在H7级别，和对接管路的止口配合时既能保证装配顺畅，又不会出现径向窜动影响密封效果。

　　安装边界的考量是这类异形法兰设计的核心，三个螺栓孔的中心圆直径要和对接部件的安装孔位完全匹配，每个孔的倒角深度控制在1毫米，既能容纳螺栓头部的沉台，又不会因为倒角过深降低法兰端面的密封接触面积。法兰的厚度根据管路内的工作压力来定，常规自然吸气发动机的排气背压在1.5bar以内，5毫米的板材厚度就足够承受工作时的振动和压力冲击，不需要额外做加厚处理，还能控制整体的重量。外轮廓的切边不是随意切割的，每个边的圆弧过渡半径要和中心孔保持同心，切边后的外缘距离螺栓孔的最小壁厚不能小于3毫米，避免紧固螺栓的时候法兰外缘出现应力开裂的问题。

　　实际装配的时候，这种三角法兰的对位比圆形法兰方便很多，三个孔位不存在圆形法兰常见的对位偏差问题，只要三个螺栓能顺利穿入，法兰的密封面就完全贴合，不需要反复转动调整角度。密封端面的平面度要求控制在0.05毫米以内，加工的时候采用一次装夹车削成型，避免二次装夹带来的端面跳动，配合耐高温的密封垫片，在排气系统长期高温振动的工作环境下，也不会出现漏气的问题。另外这种随形设计的法兰，相比同通径的圆形法兰，材料利用率能提升30%左右，批量生产的时候能减少不少的材料成本，同时重量更轻，降低了管路系统的整体负重，对于长期处于振动工况的设备来说，更轻的连接件也能减少连接螺栓的疲劳载荷，提升整体的连接可靠性。

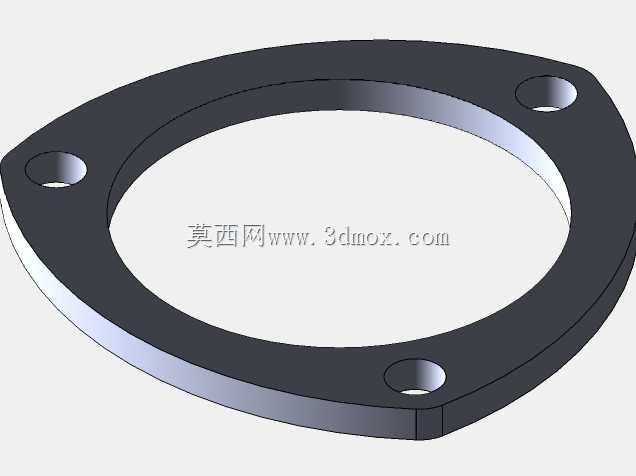

　　在建模过程中，首先绘制中心通孔的草图，确定通径尺寸后，按照120度的圆周阵列绘制三个安装孔，再根据安装空间的边界约束绘制外轮廓的三角切边，每个转角处做R5的圆角过渡，避免应力集中。建模的时候要注意螺栓孔的沉头深度和法兰端面的垂直度，保证螺栓安装后头部和法兰端面完全贴合，不会出现偏载导致的螺栓断裂问题。另外法兰的两个端面都要做去除毛刺处理，尤其是内孔和外缘的边角，避免装配的时候划伤密封垫片，影响密封效果。这类结构除了用在排气集管的连接上，在一些小口径的流体管路、传感器安装座的连接场景里也能适配，只要安装空间受限、三个安装点能满足受力要求的场合，这种三角法兰都能比常规圆形法兰获得更好的安装适配性。
