硝基微动开关适配化油器安装支架

　　在燃油动力性能改装、硝基燃料供给系统的配套搭建场景里，这类适配HOLLEY 4150、QFT系列化油器的微动开关安装支架，是衔接油门动作信号与供油、点火联动逻辑的关键结构件，很多改装作业里容易忽略这类小支架的匹配度，最后要么出现开关触发错位，要么长期受发动机舱振动出现松脱，直接影响整套硝基供给系统的触发可靠性。

　　从实际装车的功能逻辑来看，这个支架的核心作用是为硝基系统配套的20Ah规格微动开关提供刚性安装基准，把化油器节气门的开度动作精准传递到开关触发端，实现节气门到达设定开度时自动接通硝基供给回路的功能——安装时必须在支架与化油器本体接触面加装调整垫片，一方面是弥补化油器铸造面的平面度误差，避免支架安装后出现翘曲导致开关动作卡滞，另一方面可以通过垫片厚度微调支架的前后位置，匹配不同行程的油门拉杆，保证开关触发点刚好对应节气门全开前的预设开度，不会出现提前触发导致硝基过早喷入造成爆震，也不会因为触发滞后让硝基供给跟不上油门开度的响应需求。

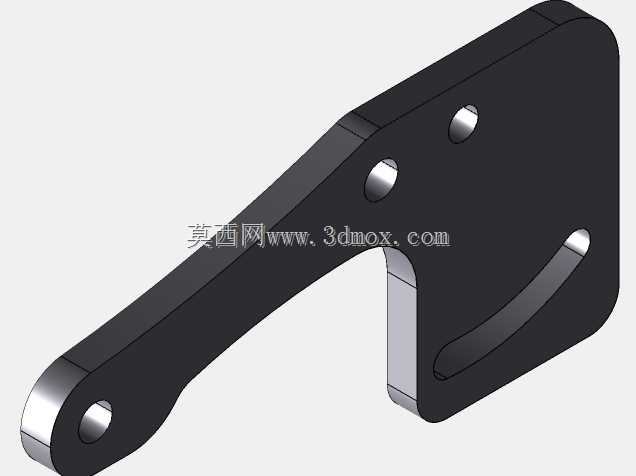

　　设计上这个支架采用了一体化弯折的钣金式结构思路，没有做多余的分体拼接，整体用单块板材铣削成型后做局部弯折强化，长悬臂端的圆孔是用来铰接油门联动拨杆的，和化油器节气门轴的摇臂做联动，悬臂上的两个通孔是支架的主安装定位孔，孔位完全匹配HOLLEY 4150与QFT化油器本体上的预留安装螺柱，不需要在化油器上额外打孔攻丝，避免破坏化油器的本体强度。支架右端的弧形长槽是微动开关的位置调整槽，松开槽内的固定螺丝就可以沿着弧形轨迹调整开关的触发位置，适配不同油门行程的调校需求，长槽的弧度刚好和节气门轴的转动轨迹同心，调整过程中开关触发滚轮和联动拨片的接触压力不会出现突变，能保证触发手感的一致性。

　　从安装边界尺寸来看，支架整体的悬臂长度控制在120mm以内，安装后不会超出化油器的本体轮廓，不会和发动机舱内的进气歧管、油门拉线、燃油管路产生干涉，弯折段的高度差刚好避开化油器的浮子室盖凸起部分，支架的板材厚度选在4mm，既保证了长悬臂在高频振动下不会出现形变，也不会因为厚度过大增加不必要的重量，三个安装孔的孔径统一适配M6的固定螺栓，和化油器原厂螺柱的规格完全匹配，不需要额外更换紧固件。

　　实际建模过程中要特别注意几个形位公差的控制：长悬臂端的铰接孔和两个主安装孔的中心距公差要控制在±0.1mm以内，不然装车后会出现油门联动卡滞，弧形长槽的轮廓度公差要控制在0.2mm以内，保证开关调整时滑动顺畅没有卡滞，弯折处的圆角要做R2以上的过渡，避免应力集中导致长期振动下出现断裂，支架的所有安装面都要做去毛刺处理，避免安装时划伤化油器的铸造表面，也防止垫片被毛刺刺破导致密封失效。

　　很多改装场景里之前用通用型铁板弯制的临时支架，往往因为孔位不对中、悬臂刚度不足，用一段时间就出现支架变形，导致微动开关触发失效，要么硝基无法正常接通，要么常通导致燃油配比异常，这个专用支架的结构就是针对这类问题做的优化，所有孔位和轮廓都是匹配对应型号化油器的安装空间做的，不需要现场切割打磨，直接加装垫片调整位置就能完成安装，能大幅降低现场改装的调校难度，也能提升整套硝基供给系统在高振动工况下的工作可靠性。
