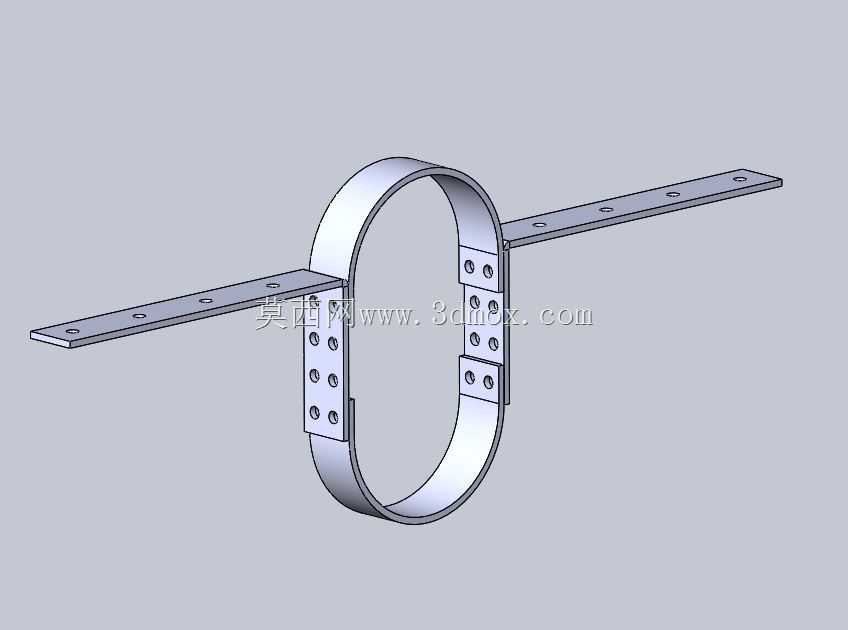

扁钢制传动轴安全防护固定回路结构

　　在高速旋转传动轴的配套防护体系里，这类扁钢弯折成型的回路固定结构，是赛事车辆、改装传动系统里不可或缺的机械防护部件，核心作用是在传动轴出现连接失效、断裂脱落的极端工况下，兜住甩出的传动轴段，避免旋转部件击穿车体地板、撞击周边结构件，直接规避传动失效带来的次生安全事故。从实际应用场景来看，这类结构常配套在大马力后驱车型、直线加速赛事车辆的底盘传动段，安装位置紧贴传动轴外侧，两端固定在车身地板框架的预留安装位上，和传动轴保留均匀的环形间隙，既不干涉传动轴的正常高速旋转，也能在失效瞬间形成刚性约束。

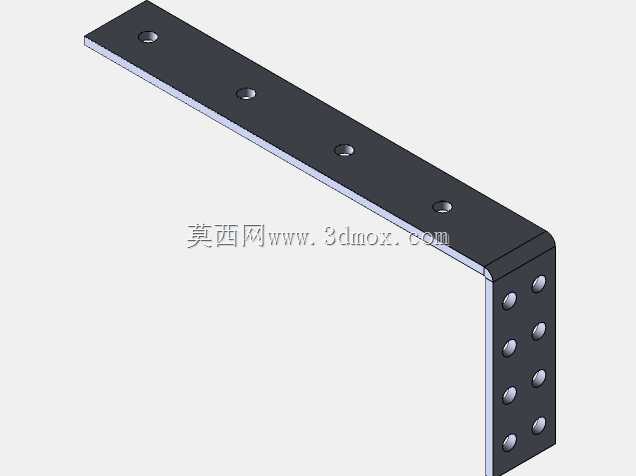

　　设计之初首先要匹配安装边界的尺寸要求，主体采用3/16英寸厚度、1-1/2英寸宽度的1020扁钢作为基材，这种低碳扁钢兼具足够的结构强度与冷弯折成型性能，不需要热加工就能完成环形回路的弯折成型，成型后不会出现应力集中导致的开裂问题。环形主体的内径尺寸要大于所配套传动轴的最大旋转外径，预留出传动轴动平衡跳动的余量，避免正常运转时出现剐蹭磨损；两端延伸出的平直固定段上，预先加工出等间距的安装孔，孔位间距匹配车身地板框架的标准安装点位，安装时可以根据实际装配间隙微调固定位置，抵消底盘焊接、装配带来的尺寸公差。

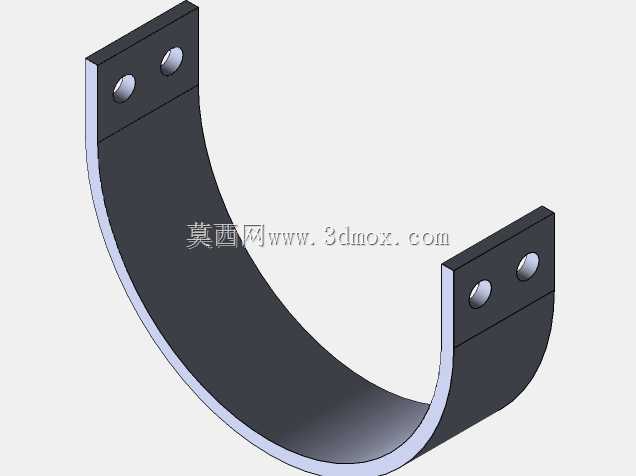

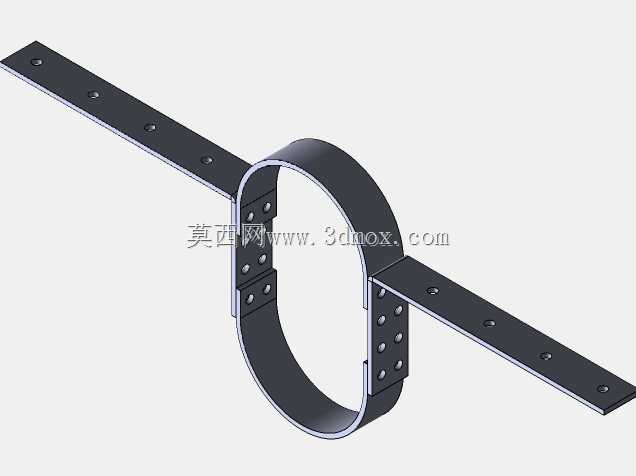

　　结构上采用分体拼接的设计思路，环形回路不是整根扁钢一次弯折成型，而是在环形段的侧方设置了多组螺栓拼接位，通过紧固螺栓将两段弯折扁钢锁紧成完整的环形结构，这种设计一方面降低了大尺寸环形件的冷弯折加工难度，另一方面也方便后期维护拆装——不需要整体拆卸传动轴就能完成防护回路的更换、调整，适配维修场景下的操作需求。拼接位的螺栓孔采用等距排布，每个拼接面布置多组螺栓，保证失效冲击下连接位不会出现滑脱，1020钢的韧性可以在兜住传动轴的瞬间吸收部分冲击能量，避免刚性冲击直接扯断固定螺栓。

　　实际选型安装时，需要重点核对几个边界参数：首先是环形段的轴向宽度，要覆盖传动轴连接法兰、万向节的整个危险截面位置，不能出现防护盲区；其次是两端固定段的长度，要保证固定后至少有两组螺栓完全锁紧在车身框架的加强位上，不能固定在薄钢板的非加强区域，否则冲击下会出现固定位撕裂；最后是环形内圈和传动轴的间隙，要控制在合理范围内，间隙过大会导致失效时传动轴的冲击行程过长，瞬间冲击力超出构件承载极限，间隙过小则容易在传动轴动平衡偏差、底盘形变量大的时候出现剐蹭，长期磨损会削弱构件强度。

　　从建模逻辑来看，这类结构的三维建模需要先确定传动轴的中心轴线作为基准，以此为中心绘制环形扁钢的中心路径，再根据扁钢的截面尺寸扫描出主体结构，之后拆分出拼接段的位置，绘制螺栓安装孔，最后延伸出两端的平直固定段，在固定段上排布等距安装孔。建模过程中需要特别注意弯折处的圆角处理，冷弯折扁钢的内圆角不能小于板材厚度，否则实际加工时会出现弯折处开裂、应力集中的问题，拼接面的贴合度也要保证，避免安装时出现螺栓锁紧后构件变形的问题。

　　这类防护结构虽然不参与动力传递，属于被动安全类的机械构件，但在大马力传动场景下的作用不可替代，设计时不能只做简单的环形弯折，要充分考虑冲击载荷下的受力路径——两端固定段要和环形段平滑过渡，避免直角弯折带来的应力集中点，所有安装孔的位置要避开弯折应力区，保证冲击载荷能均匀分散到整个扁钢构件上，再通过固定螺栓传递到车身框架，不会出现局部断裂失效的问题。
