装载机换挡器三位安装固定支架结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:566015
  • 装载机换挡器三位安装固定支架结构
  • 装载机换挡器三位安装固定支架结构

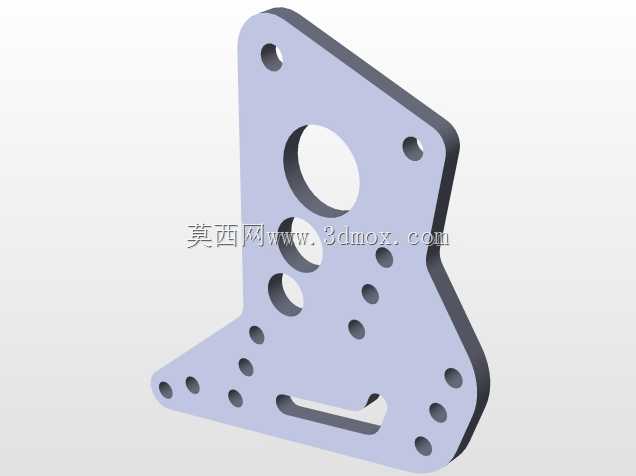

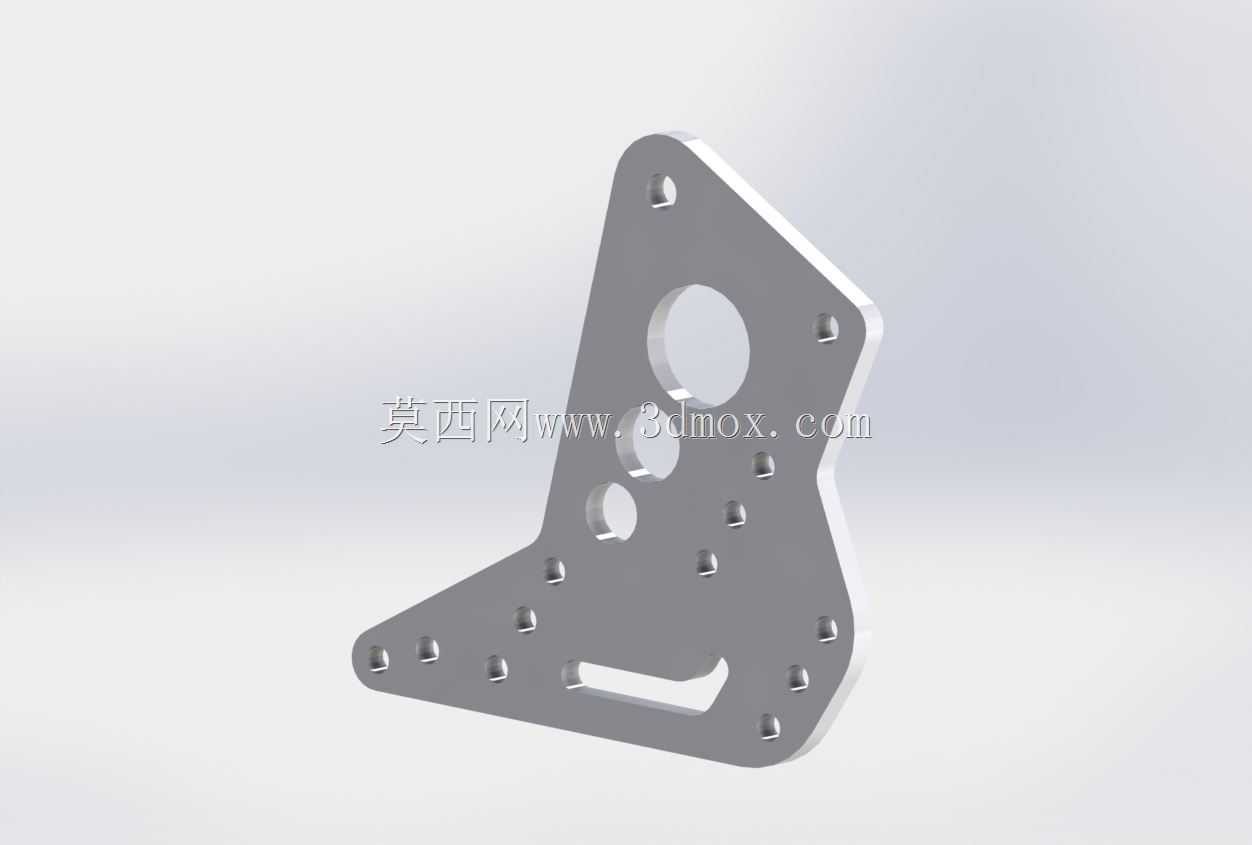

  在工程装载机械的操纵系统布局中,换挡操纵机构的安装刚性直接决定了挡位切换的手感清晰度与长期使用的结构可靠性,这款支架正是为赫斯特换挡器的顶部安装场景设计的承载构件,承担着连接驾驶室安装基座与换挡器本体、分散操纵载荷、保证换挡机构位置精度的核心作用。不同于常规的平板式安装支架,该构件采用异形折弯钣金结构,整体轮廓根据驾驶室内部安装空间的边界做了适配性修型,上部区域设置的大直径通孔为换挡器的主轴摆动预留了足够的运动间隙,避免换挡过程中主轴与支架发生运动干涉,周边分布的多个小孔则对应换挡器本体的安装定位孔位,孔位公差按照IT8级精度控制,保证换挡器安装后不会出现位置偏移导致的卡滞问题。下部延伸的翼状结构是支架与驾驶室安装基体的连接区域,

  分布的多组安装孔位可以适配不同厚度的安装垫板,长条形的腰型孔则为安装过程中的位置微调预留了调整余量,现场装配时可以根据操纵拉杆的实际对位情况微调支架的安装角度,补偿焊接基座带来的位置误差,降低装配阶段的修配工作量。从设计思路来看,这款支架没有采用额外的焊接加强筋结构,而是通过板材的折弯轮廓自身形成结构刚度,折弯边的高度根据载荷分布做了差异化设计,靠近换挡器主轴受力集中的上部区域折弯高度更大,能够承受换挡时反复施加的侧向推力而不发生塑性变形,下部翼状区域因为安装点分散、载荷被多组螺栓分担,折弯高度适当降低,在保证结构强度的前提下控制零件整体重量,避免不必要的材料浪费。零件的所有安装孔边缘都做了去毛刺处理,与螺栓配合的孔位预留了0.

  2mm的装配间隙,既方便装配时的螺栓穿入,也不会因为间隙过大导致安装后出现松动异响。在实际应用场景中,这类支架需要承受驾驶员换挡时施加的瞬时冲击力,以及设备行驶过程中传递过来的持续振动,因此板材厚度的选择经过了反复校核,既不会因为厚度过薄导致长期使用后出现支架变形、挡位模糊的问题,也不会因为厚度过大增加不必要的成本与驾驶室上部的重量负载。支架的外形轮廓完全避开了周边操纵杆件、线束的布置空间,安装后不会与相邻的手刹机构、油门操纵组件发生空间干涉,所有边角都做了圆角过渡处理,避免装配和维护过程中尖锐边角划伤操作人员或者割破线束护套。从安装边界来看,支架上部的安装面与换挡器安装基准面完全贴合,平面度控制在0.1mm以内,

  保证换挡器安装后处于垂直的工作姿态,不会因为安装面倾斜导致换挡阻力增大;下部的两个安装翼面处于同一安装平面,与驾驶室的安装基座贴合后,螺栓紧固过程中不会出现支架翘曲的问题,保证所有连接点都能均匀受力。在结构细节处理上,大直径主轴过孔的边缘做了翻边强化处理,既提升了孔位周边的结构刚度,也能在主轴摆动过程中避免孔边锐边磨损主轴的防尘护套,延长周边密封件的使用寿命。多个小孔的排布兼顾了不同型号换挡器的安装兼容性,同一款支架可以适配三种不同配置的换挡器安装需求,减少了整机生产过程中的零件种类,降低了仓储与装配管理的复杂度。
