渗碳装置配套40升汽油用铝燃料储箱

　　在金属表面渗碳处理的工业生产场景中，配套的燃油供给单元往往需要适配现场工艺的特殊要求，这款铝制燃料储箱正是针对渗碳装置的汽油供给需求开发的结构件。从实际使用场景来看，渗碳工艺现场往往存在一定的温度波动，同时设备布局紧凑，留给储油单元的安装空间十分有限，因此在设计之初就没有采用常规的滚塑塑料油箱或者焊接钢制油箱方案，转而选用铝合金作为主体材质，一方面铝合金的导热性能均衡，能够避免局部油温过高带来的安全隐患，另一方面铝合金材质的重量更轻，在设备检修或者移位时不需要额外调用起重设备，单人即可完成拆装作业。

　　这款储箱的额定存储容量为40升，这个容量参数是结合渗碳装置的连续作业时长、燃油消耗速率综合计算得出的，既能够满足单班次8小时作业无需中途补油的需求，又不会因为容量过大导致储箱整体占用过多安装空间，造成设备周边布局拥挤。从外形结构来看，储箱主体采用方正的盒式结构，这种结构设计的优势在于能够最大化利用安装位的立体空间，相较于圆形储箱，方正结构在贴靠设备机架安装时不会留下多余的空隙，同时箱体的顶面和侧面都可以作为安装基准面，适配不同的机架固定点位。

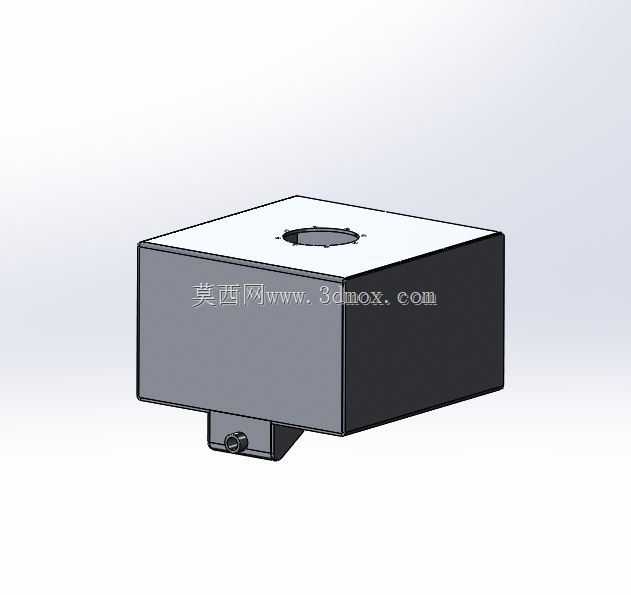

　　箱体顶面设置的圆形接口为燃油加注口，加注口的位置特意避开了顶面的边缘区域，居中布置的设计能够在设备运行产生小幅振动时，避免箱内燃油因为晃动从加注口溢出，同时加注口的口径经过匹配计算，能够适配常规的燃油加注枪，不需要额外搭配转接漏斗就可以完成补油作业。箱体底部伸出的小型接头为燃油输出接口，接口位置设置在箱体底面的最低处，这种布局能够保证箱内的燃油可以完全供给到燃烧单元，不会出现箱底残油无法排出的情况，减少燃油的不必要浪费，同时低位布置的输出接口也能够让油路中的空气自然上浮，降低油路气阻的发生概率。

　　设计过程中特意预留了通气孔的加工余量，这是因为密闭储箱在向外输出燃油时，箱内会随着燃油液面下降形成负压，如果没有通气孔平衡内外气压，就会出现燃油供给中断、供油流量不稳的问题，直接影响渗碳装置的工艺稳定性。需要注意的是，这款储箱仅适配汽油介质存储，不能用来存储柴油、煤油或者其他工业溶剂，因为汽油的挥发性、腐蚀性和其他介质存在差异，箱体的密封结构、材质兼容性都是针对汽油特性做的匹配，如果混用其他介质很容易出现密封件老化渗漏、箱体腐蚀的问题。

　　从安装边界来看，储箱的所有棱角都做了圆弧过渡处理，没有尖锐的突出结构，在安装时不需要额外做防护处理，避免安装过程中划伤操作人员或者周边的管线。箱体的壁厚经过强度校核，在满油状态下不会出现侧壁鼓胀变形的问题，同时能够承受设备运行过程中产生的常规振动，不会因为长期振动出现焊缝开裂、接口松动的问题。在三维建模过程中，所有的安装孔位、接口尺寸都按照工业常用标准做了参数化设置，设计人员在做整机设备布局时，可以直接调用这个模型调整安装位置，不需要重新绘制基础结构，能够大幅缩短渗碳设备燃油系统的设计周期。另外，箱体的外部结构预留了安装液位传感器的点位，后续如果需要加装油位显示功能，不需要对箱体主体做二次改造，直接在预留点位安装传感器即可，具备不错的扩展适配性。
