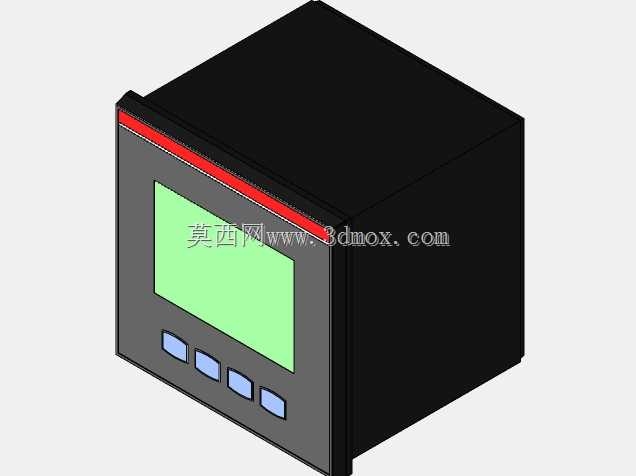

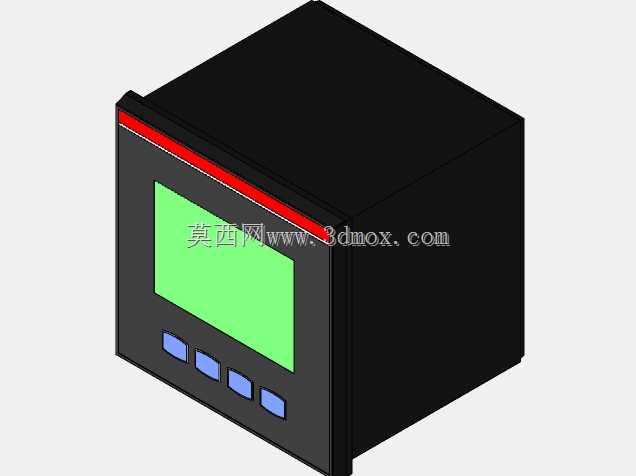

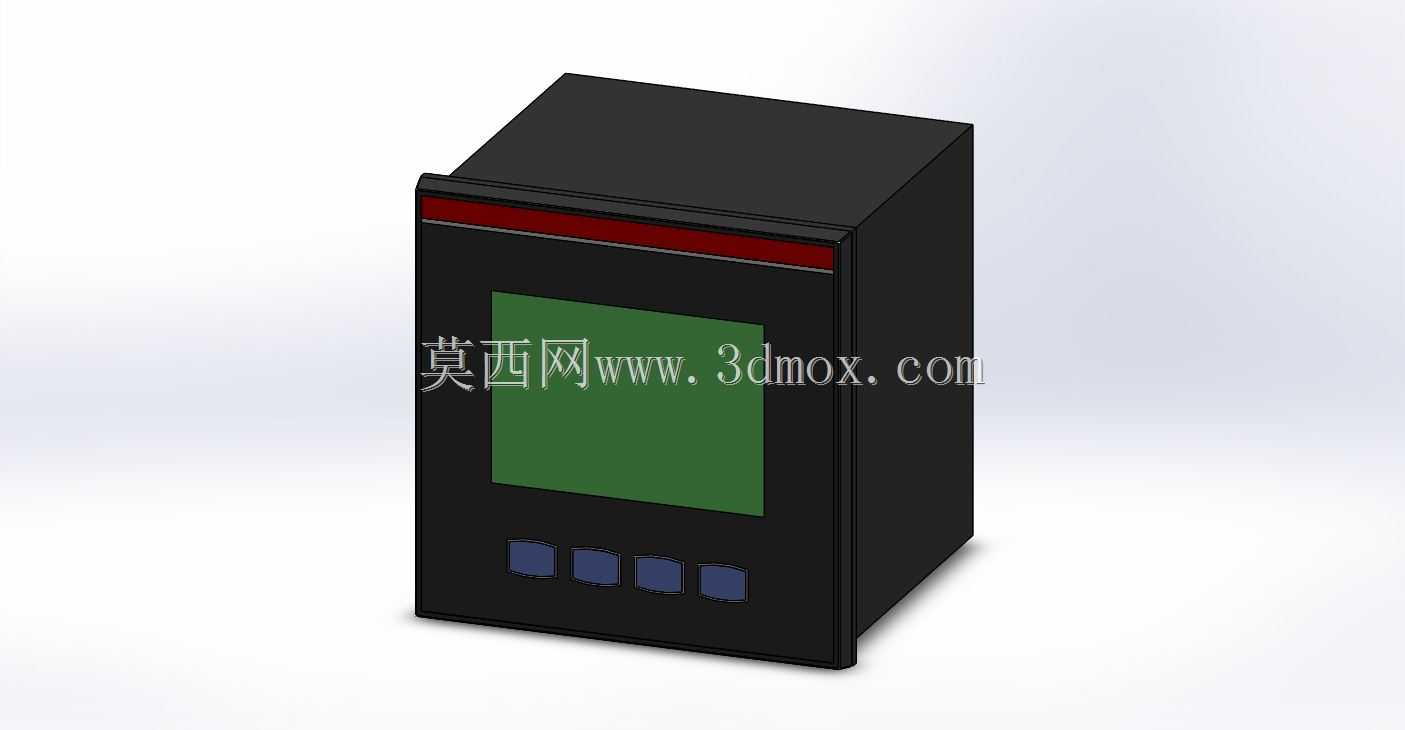

ABB款多功能电力监测仪表结构设计

　　这款盘装式电力监测仪表，主要面向低压配电柜体、工业自动化控制柜、成套配电装置的电量采集场景，在工厂动力配电回路、楼宇配电室进线柜、设备端就地补偿柜中都能见到同类产品的应用，核心作用是实时采集回路的电压、电流、功率、电能等多类电力参数，替代传统指针式分体仪表，实现单台设备覆盖多类电量监测的需求，减少柜内开孔数量与布线复杂度。从结构设计来看，整体采用标准96型方形盘装壳体尺寸，这类尺寸是工业盘装仪表的通用规格，适配行业内通用的柜体面板开孔尺寸，安装时仅需将仪表主体从面板正面推入开好的安装孔，通过背部自带的卡扣件即可完成快速固定，无需额外的螺栓紧固，适配1.5mm到3mm厚度的冷轧钢板柜体面板，安装边界预留足够的接线空间，

　　背部接线端子区域与柜内走线槽的距离符合低压配电布线规范，不会出现接线后端子与柜内其他元器件干涉的情况。前面板的布局完全围绕现场运维的操作逻辑设计，上部的红色透光条是运行状态指示灯区域，可通过不同的闪烁频率对应设备运行、通讯、告警等不同状态，运维人员在柜前巡检时无需近距离查看屏幕，就能快速判断设备是否处于正常工作状态。中部的显示屏区域采用凹陷式安装设计，屏幕表面与面板外框保留1mm左右的高度差，既可以避免现场清洁柜体时刮花屏幕表面，也能减少外部环境光线直射屏幕造成的反光问题，保证在配电室不同光照条件下都能清晰读取显示数值。屏幕下方的四个操作按键采用等距排布设计，按键的触发行程经过适配，戴绝缘劳保手套操作时也能准确触发，

　　不会出现误触或者按动无响应的情况，按键功能覆盖参数翻页、阈值设置、通讯地址配置等常用操作，无需额外的外接编程器就能完成现场参数调试。壳体的主体部分采用阻燃ABS材质注塑成型，表面做细磨砂纹理处理，既可以提升壳体的耐刮擦性能，也能减少生产过程中表面缩水痕对外观的影响，壳体的拼接缝隙控制在0.2mm以内，达到盘面IP54的防护等级，能够阻挡配电室内的浮尘、清洁时的飞溅水滴进入仪表内部，避免内部电路板出现积尘短路的问题。在建模过程中，需要重点关注前面板与壳体主体的配合公差，卡扣连接位置的拔模角度设置为1.5度，既保证注塑生产时的脱模顺畅，也能让前后壳装配后不会出现松动异响；背部的接线端子区域预留了标准的端子排安装位，端子的间距符合7.

　　62mm的工业接线标准，适配1.5平方到2.5平方的多股铜芯导线接入，接线后的导线弯曲半径不会超出壳体的宽度边界，避免安装时与柜内的横梁或者其他元器件产生干涉。另外，仪表的散热设计没有采用额外的开孔，而是通过壳体背部的金属散热衬板将内部电路板的工作热量传导到柜体内部，既保证了防护等级，也能满足长期连续工作的散热需求，在环境温度-10℃到55℃的配电室内都能稳定运行，不会因为热量累积出现元器件老化加速的问题。从设备选型的角度来看，这类仪表的结构通用性极强，同尺寸的壳体可以适配不同功能的监测模块，不管是单纯的电量显示，还是带谐波监测、开关量输入输出、RS485通讯的扩展型号，都可以沿用这套壳体结构，仅需更换内部的电路板与背部端子模块即可，能够大幅减少成套柜体厂商的备件库存种类，降低生产过程中的开孔、安装工艺复杂度。
