托马达标称带锁工业电源插座结构设计

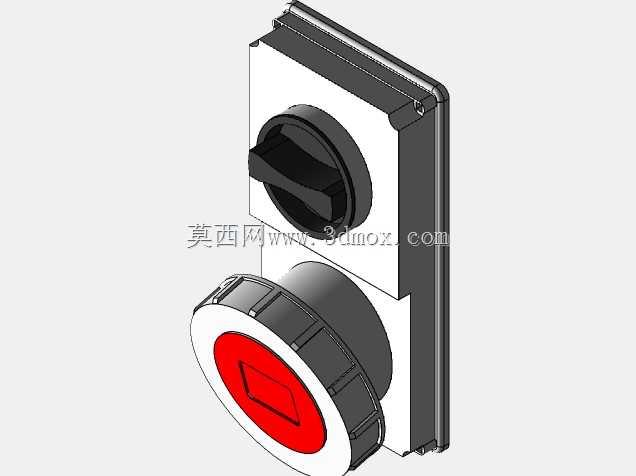

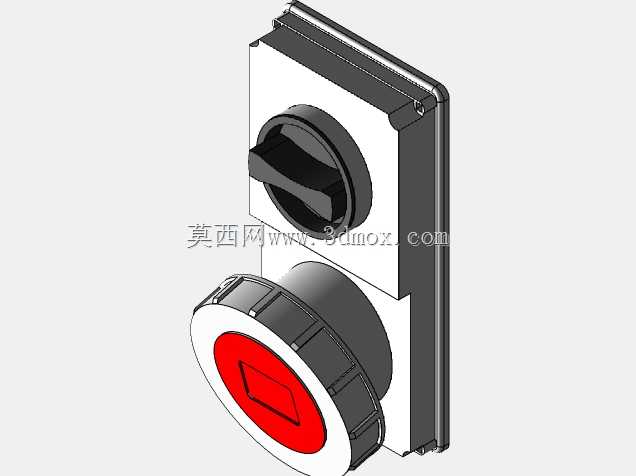

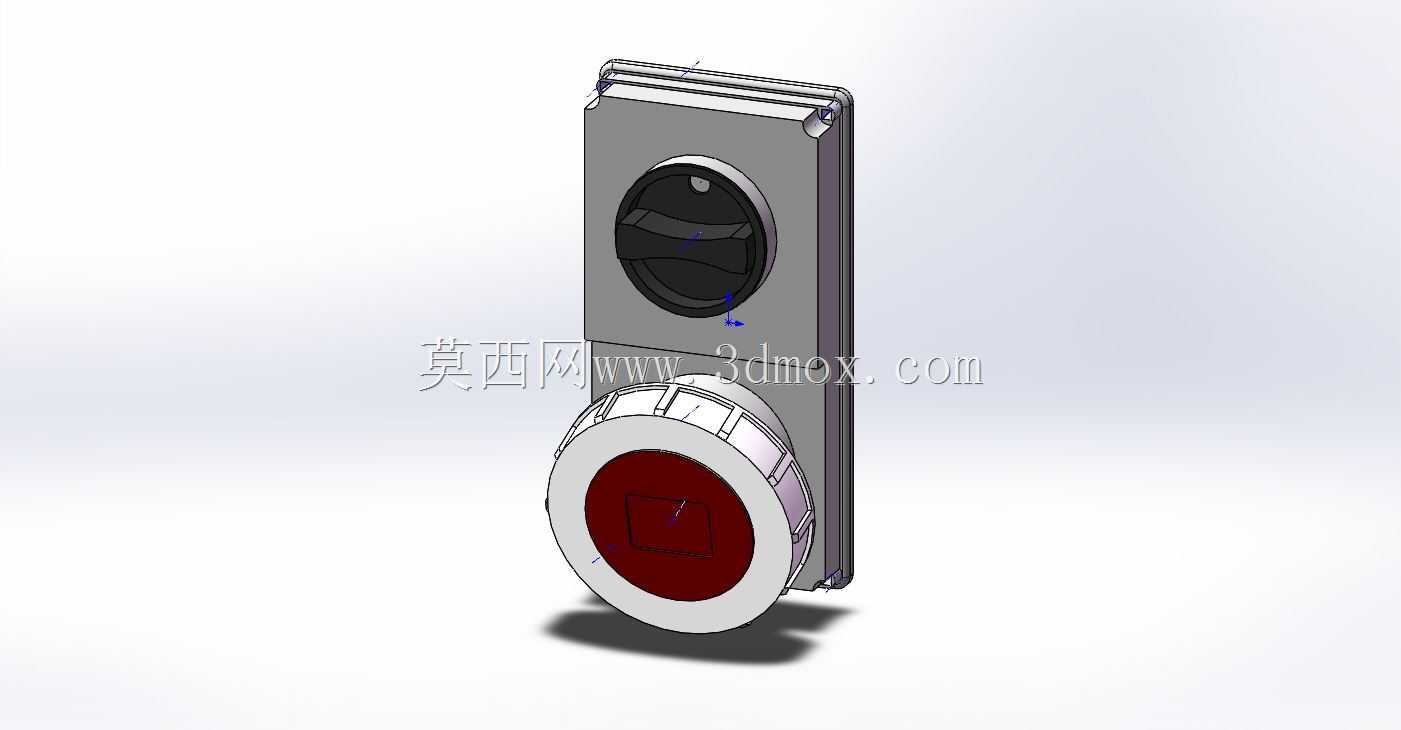

　　这款带锁工业电源插座的结构设计，核心围绕工业现场配电的实际使用痛点展开，在做三维建模时首先要考虑的就是工业场景下的误触碰、意外松脱问题，毕竟车间里设备拖拽、人员走动剐蹭线缆的情况太常见，普通无锁插座在振动工况下很容易出现插头松脱，导致设备意外断电，轻则造成生产节拍中断，重则可能引发设备故障、产品报废，所以锁止结构的设计是整个模型的核心功能点。从实际应用场景来看，这类插座多用于生产车间固定式设备配电、检修工位临时电源接驳、户外施工临时配电点位，还有机床、自动化设备的侧装电源输入接口，需要满足频繁插拔、长期暴露在多尘、有轻微油污环境下的使用需求，所以在结构设计时，外圈的防护密封结构做了凸起的压合边，安装后可以和面板之间形成贴合密封，减少粉尘、切削液溅入内部导电部位的概率。建模过程中首先要明确安装边界，这款插座采用面板嵌入式安装，背部的壳体厚度控制在适配常规1.5-2mm厚度的设备钣金面板，安装孔位的间距做了标准化适配，不需要额外在面板上开异形孔，常规的方孔开孔后，通过外圈的法兰压边压紧在面板外侧，背部不需要额外的固定螺母，靠侧边的弹性卡爪就能卡紧在面板上，安装效率比传统螺纹固定的插座高很多，适合批量设备装配时快速安装。锁止结构的设计是整个模型的细节重点，正面的旋钮式锁止件，转动到锁定位时，内部的卡舌会弹出，卡住插入的插头根部的卡槽，避免插头受轴向拉力脱出，旋钮的操作阻尼做了特意的设计，需要施加一定的转动力矩才能切换锁止/解锁状态，

　　避免现场振动导致旋钮自行转动解锁，同时旋钮表面做了防滑的凹凸纹理，戴劳保手套操作时也能顺利转动，不会出现打滑的情况。插座的内部腔体设计预留了足够的接线空间，背部的接线端子位置做了导向斜坡，硬线接线时不需要过度弯折线缆就能顺利插入端子，接线后的线缆弯折半径符合电工施工规范，不会因为腔体空间过小导致线缆绝缘层被壳体棱角割破。从外形尺寸来看，正面的圆形法兰直径适配常规工业插座的开孔尺寸，和同规格的普通无锁插座安装尺寸完全兼容，现场替换时不需要重新扩孔或者修改面板开孔，直接替换原有插座就能升级带锁止功能，降低设备改造的成本。建模时特意做了安装间隙的校核，插座嵌入面板后，背部的壳体和设备内部的元器件、走线槽之间预留了至少10mm的安全间隙，

　　不会因为插座本体突出背部过多，和内部的其他结构产生干涉，同时插座的整体重心靠近安装面板位置，长期使用不会因为自身重量导致面板变形，尤其是在薄钣金面板上安装时，不会出现面板凹陷、插座歪斜的情况。接触件的安装定位结构做了防呆设计，内部的导电铜片安装槽有唯一的对位标识，装配时不会出现相位接反的情况，铜片的夹持力通过结构上的弹性臂设计保证，插拔次数达到工业级要求后依然能保持足够的接触压力，不会出现接触电阻过大、发热的情况。外壳的材质选用上，结构设计时预留了壁厚的均匀性，所有转角位置都做了R角过渡，注塑生产时不会出现缩痕、应力集中的问题，外壳的阻燃等级通过结构壁厚保证，满足工业配电的阻燃要求，即使内部出现异常打火，

　　外壳也不会出现熔融滴落的情况。另外在建模时考虑了实际使用中的防误插设计，插座的插孔位置做了不同直径的对位槽，只有对应规格的插头才能顺利插入，避免不同电压、不同电流等级的插头误插，引发设备烧毁的安全事故。锁止结构的内部做了限位挡块，旋钮转动到锁止和解锁的两个极限位置时都会有明显的到位手感，操作人员不需要目视确认，靠手感就能判断是否已经锁止到位，在光线不好的设备夹层、机柜内部操作时也能顺利完成锁止操作。整个插座的外表面没有突出的尖锐棱角，所有外露的边都做了倒钝处理，人员插拔插头时不会被边角划伤，法兰和面板贴合的面做了一圈浅槽，安装时可以嵌入密封圈，在户外或者有水溅的场景下使用时，能达到对应的防护等级要求，不需要额外加装防水盒。
