托马达10A-250V传感连接组件结构设计

　　在低压电气控制回路、小型自动化设备信号采集链路、民用电器通断控制模块里，这类额定参数适配10A载流、250V耐压等级的传感连接部件，是实现信号通断、回路状态反馈的核心基础零件，很多设备的位置检测、行程触发、回路导通反馈场景里都能见到它的身影，不同于普通的裸触点开关，这类集成了安装基座与接插腔体的组件，在设计之初就兼顾了现场安装的便捷性与长期使用的防护可靠性。

　　从实际使用场景来看，这类部件常被安装在设备的行程限位点位、柜门开合检测位置、小型执行机构的到位反馈端，比如小型包装设备的料仓到位检测、民用机电产品的盖板闭合状态反馈、低压控制柜的门控信号采集，都需要这类载流能力适配常规低压回路、安装固定方式便捷的连接传感部件，它不需要额外设计复杂的安装支架，自身带的法兰安装耳就能直接通过螺丝固定在设备的钣金或者型材安装面上，适配常规的M3或者M4规格的安装螺丝，安装耳上的长圆孔设计，还能给现场安装预留一定的位置调整余量，抵消安装面的加工误差，不用在装配时反复配打孔位，能有效提升现场装配的效率。

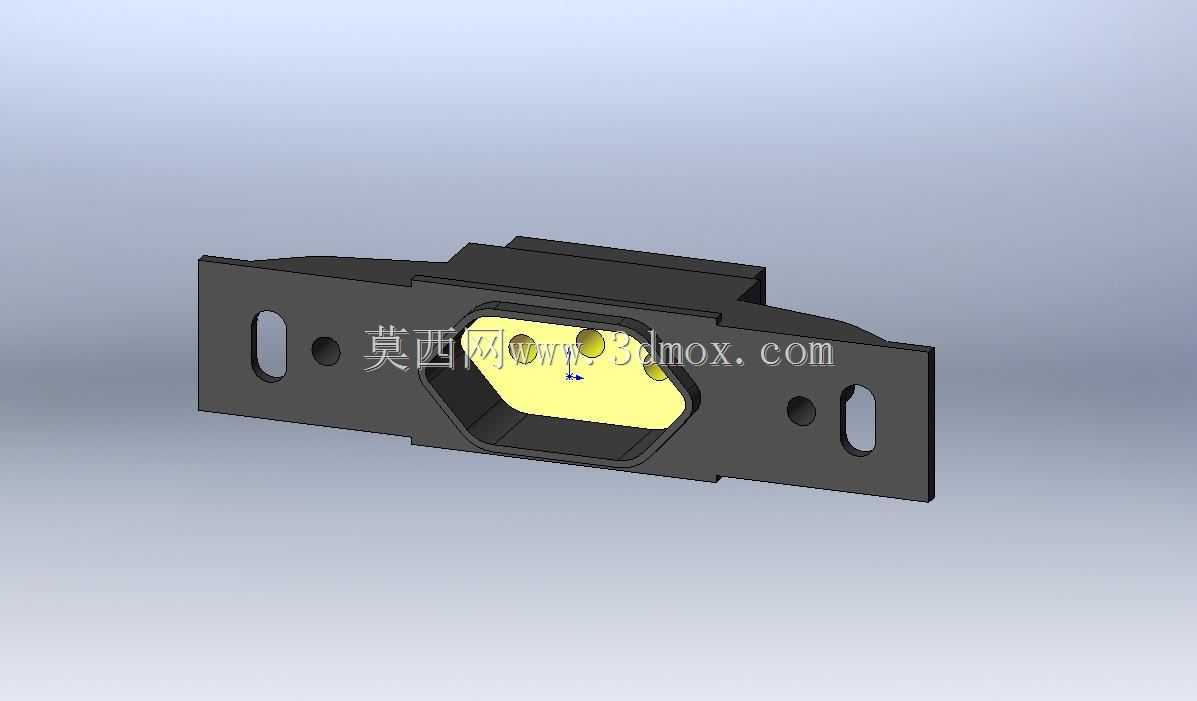

　　从结构设计思路来看，整个部件采用了分体式的结构布局，外部的安装基座选用了具备一定绝缘性能与结构强度的工程塑料材质，既能够保证内部接插触点与安装金属面之间的绝缘隔离，避免出现回路漏电、短路的风险，同时塑料材质的基座自身重量更轻，不会给设备的安装点位带来额外的负重负担。基座中间的内凹式接插腔体，做了导向斜角设计，在对接匹配的插头时，能够自动引导插头对位，不会出现插针顶歪、接插错位的问题，腔体内部的触点排布做了防呆设计，反向状态下插头无法插入，能够避免现场接线时出现极性接反的问题，减少装配失误带来的回路故障。

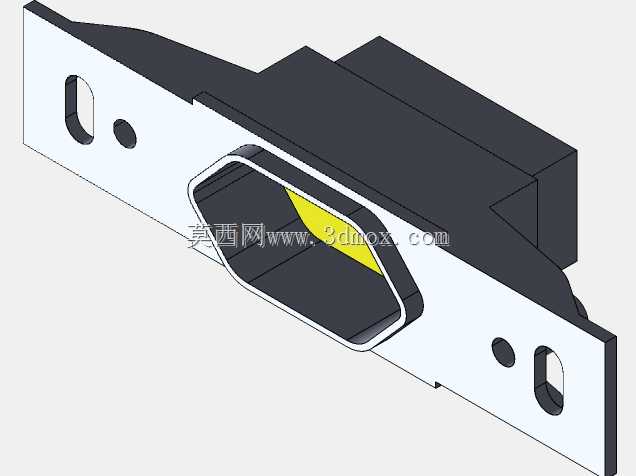

　　从外形尺寸与安装边界来看，整个部件的主体长度控制在常规小型传感元件的适配范围内，安装耳的跨距适配多数小型设备的预留安装孔位标准，腔体的凸起高度不会超出设备安装面的安全间隙，不会和周边的运动部件、走线槽产生干涉。接插端面的黄色标识区域，是触点的防护与定位结构，既能够直观区分触点区域的位置，也能在插头插入后形成一定的密封贴合，减少灰尘、细碎杂物进入接插腔体内部，避免触点接触不良的问题。基座两侧的圆形沉孔位，是内部触点的固定与走线让位结构，接线端可以从背部或者侧部引入，不会额外占用接插正面的空间，适配设备内部不同方向的走线布局。

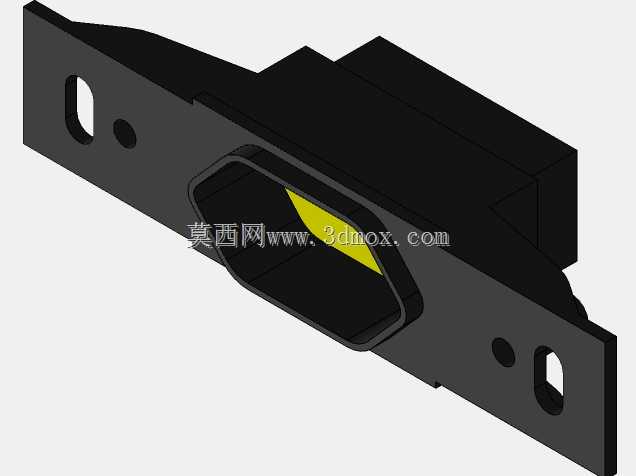

　　从功能特性上来说，这个部件的载流与耐压参数适配常规的民用低压、工业小型控制回路，不需要额外搭配中继端子就能直接接入控制回路，减少回路中的连接节点，降低线路故障的概率。整体的结构没有多余的复杂曲面，在三维建模过程中，所有的安装孔位、腔体导向面、触点让位结构都做了参数化的特征建模，后续如果需要调整安装孔距、腔体尺寸来适配不同规格的接插件，只需要修改对应特征的参数就能快速衍生出不同规格的型号，不需要重新搭建整体模型，能够给后续的系列化设计提供便利。建模过程中也充分考虑了注塑生产的工艺要求，所有的塑料基座转角位置都做了合适的圆角过渡，避免注塑过程中出现应力集中、填充不满的问题，安装孔的位置也做了拔模斜度处理，符合注塑件的生产工艺要求，不会出现模型结构无法落地生产的问题。

　　在实际选型应用时，这类部件不需要额外设计定制的安装结构，直接利用自身的安装耳就能固定，接插端的通用规格也能和常规的同参数接插件匹配互换，能够降低设备的备件采购成本，后期维护时也能快速更换，不需要复杂的拆装步骤。对于结构设计从业者来说，这类标准连接传感部件的三维模型，在做设备整体布局时可以直接调用，能够准确还原部件的安装尺寸与外形边界，避免在整体装配时出现干涉问题，也能在设计阶段就提前预留好接插操作的空间，保证后期装配、维护时的操作便利性。
