红色凸头面板安装式信号指示灯

　　做设备电气布局设计的时候，这类凸头红色指示灯是电控柜、操作面板上最常用的信号反馈元件，我之前做流水线工位改造、小型专机电控设计的时候，选型阶段最先敲定的往往就是这类安装便捷、辨识度高的指示部件。从实际应用场景来看，这类指示灯常被用在设备故障报警、电源通断提示、工序运行状态反馈、安全回路触发警示的位置，红色本身在工业安全色体系里就代表危险、停止、故障的语义，车间生产环境下即使有一定的光线干扰，红色透光罩的光线穿透力也能保证操作人员在3-5米的常规操作距离内快速识别信号状态，不会因为光线折射或者视角偏差出现误判。

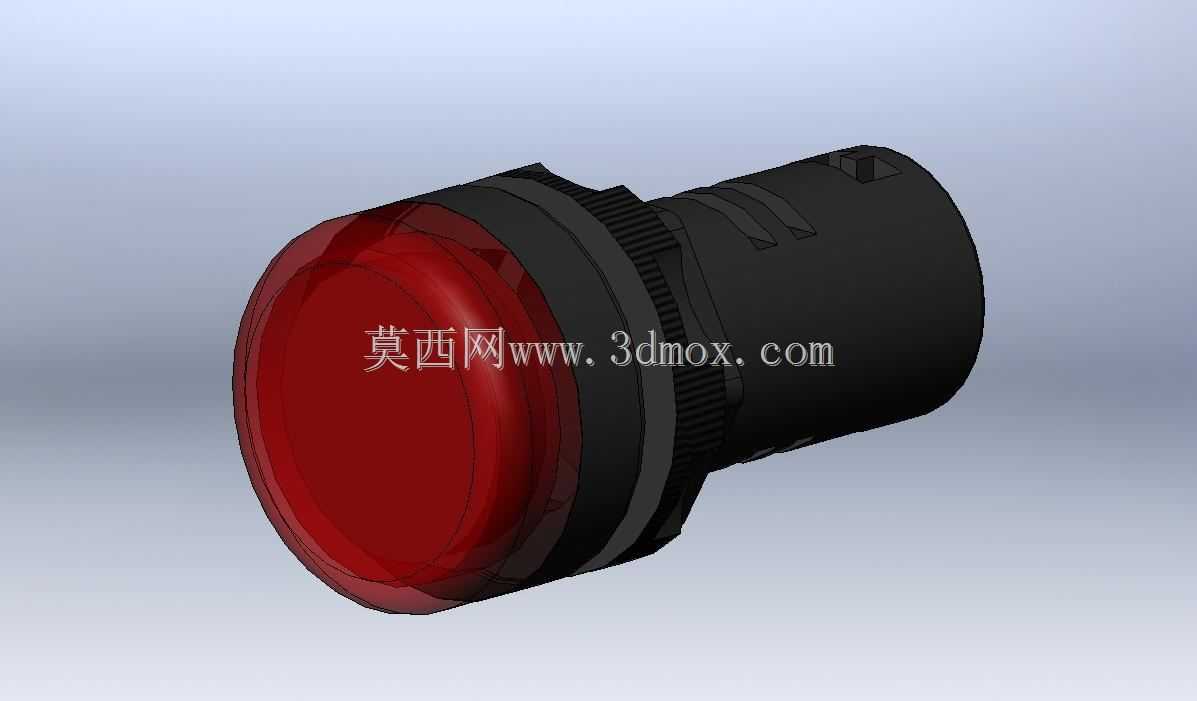

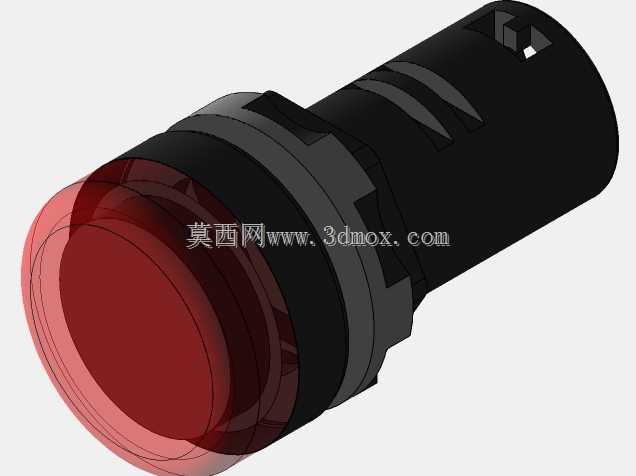

　　从结构设计思路来看，这个模型还原的是主流的卡扣式面板安装结构，后端的圆柱壳体上设计了带防滑齿纹的锁紧结构，安装的时候不需要额外的固定法兰，只需要在面板上开出对应直径的安装孔，把指示灯从面板正面推入，后端旋上配套的锁紧环就能完成固定，这种结构的安装效率比螺丝固定式的指示灯高很多，后期维护更换的时候也不需要拆动面板内部的其他布线，直接从正面就能撬动拆卸，非常适合批量装配的量产设备。头部的凸头透光罩做了圆弧过渡，一方面是扩大光线的散射角度，避免只有正对着指示灯才能看到亮光，侧面斜视角也能清晰捕捉到发光状态；另一方面圆弧凸面不容易积灰，车间里的金属粉尘、切削液飞溅到灯头表面的时候，会顺着圆弧面滑落，不会长期附着在透光面上影响光线透出。

　　从安装边界尺寸来看，这类指示灯的常规安装孔径是22mm，也是工业操作面板的通用安装尺寸，和同规格的按钮、选择开关、急停按钮的安装孔完全兼容，做面板开孔布局的时候可以统一孔径参数，不用频繁更换开孔钻头，减少钣金加工的工序复杂度。壳体后端的接线部分预留了足够的接线空间，不管是插片式接线还是螺丝压接接线，都不会和面板内部的线槽、其他元件的接线产生干涉，壳体的外径控制在合理范围内，多个同规格元件并排安装的时候，元件之间的最小间距可以控制在10mm以内，不会出现锁紧环互相干涉的情况，能有效压缩操作面板的整体布局尺寸，给小型设备的电控设计留出更多的布局余量。

　　从功能特性来说，这个结构的指示灯适配常规的低压工控回路，透光罩采用的是半透明的红色工程塑料，光线透过的时候会形成均匀的漫反射，不会出现LED灯珠直射造成的局部光斑晃眼的问题，长时间观察也不会产生视觉疲劳。壳体部分采用的是黑色阻燃工程塑料，表面的防滑齿纹除了方便安装的时候旋紧锁紧环，也能增加壳体的结构强度，安装的时候即使施加较大的旋紧力，也不会出现壳体开裂的问题。灯头和壳体的连接部分做了密封台阶结构，能达到常规的工业防护等级，应对车间日常的粉尘飘落、少量液体飞溅完全没有问题，不需要额外加装防水罩就能用在普通的生产设备上，只有在户外或者多水冲淋的场景才需要额外配套密封垫圈。

　　实际建模的时候，这类元件的细节还原重点在安装配合结构上，比如锁紧齿的齿距、卡扣的倒角、透光罩的壁厚差，这些细节如果做的不到位，导出工程图的时候就会出现安装尺寸偏差，实际装配的时候就会出现插不进安装孔、锁紧环卡不住的问题。我之前做模型库整理的时候，特意核对过这类指示灯的实际装配公差，安装孔的公差带要控制在正0.2mm以内，卡扣的突出量要和钣金面板的常规厚度匹配，适配1-3mm厚度的面板安装需求，这样的模型导出到装配体里做干涉检查的时候，才能真实反映实际装配的情况，不会出现虚拟装配没问题、实际装不上的落差。另外灯头的圆弧曲率也要和实物一致，不然渲染出来的效果会显得很生硬，做设备方案演示的时候会让整体模型的真实感打折扣，毕竟这类外露的操作元件是设备外观上最直观的部分，细节到位了整个设备模型的完成度才会显得更高。
