2845规格四极3930KV无刷电机结构

　　做小型动力设备选型和结构匹配的时候，这类2845规格的四极高KV无刷电机是很常见的选项，很多航模、小型电动工具、桌面级自动化执行机构、便携动力装置里都能见到同规格产品的身影。不同于有刷电机依靠碳刷换向带来的磨损、火花问题，无刷结构通过电子换向实现动力输出，在高转速工况下的运行稳定性、维护周期都有明显优势，3930KV的参数意味着每提升1V输入电压，电机空载转速对应提升约3930转，适配常规2-4S锂电源输入时，能覆盖几千到一万多转的常用转速区间，兼顾低速扭矩输出和高转速动力响应需求。

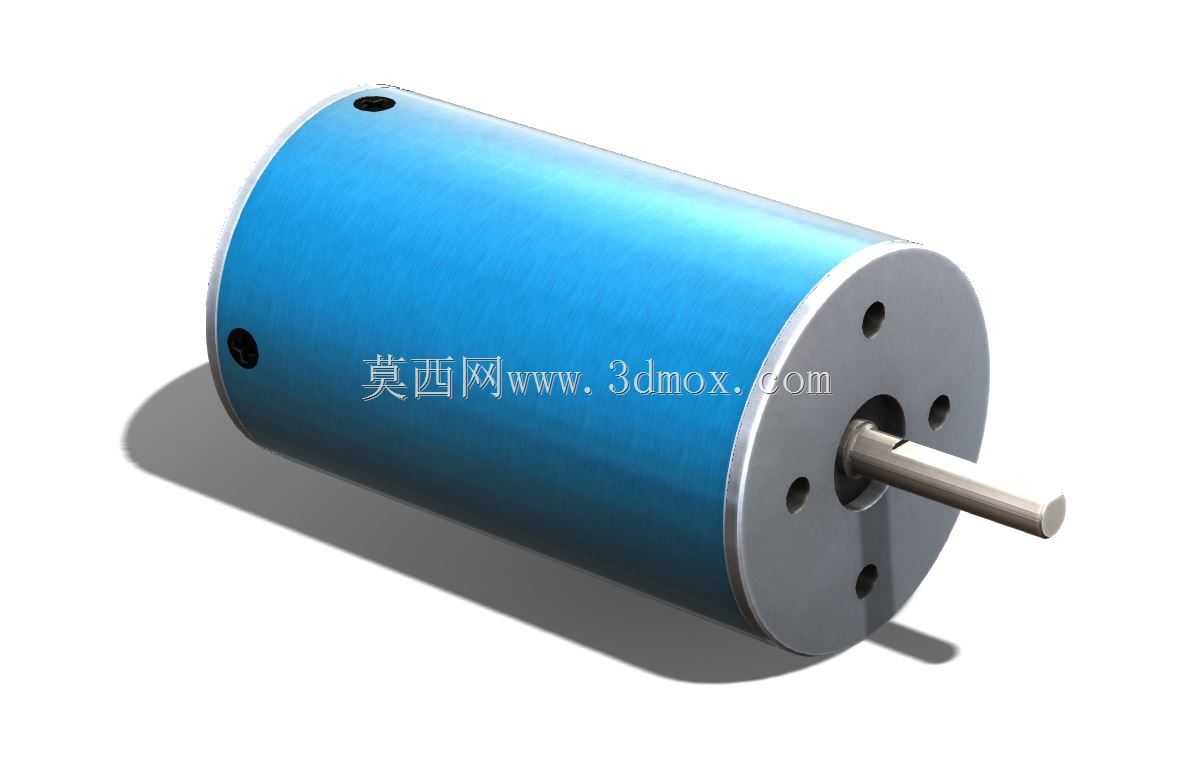

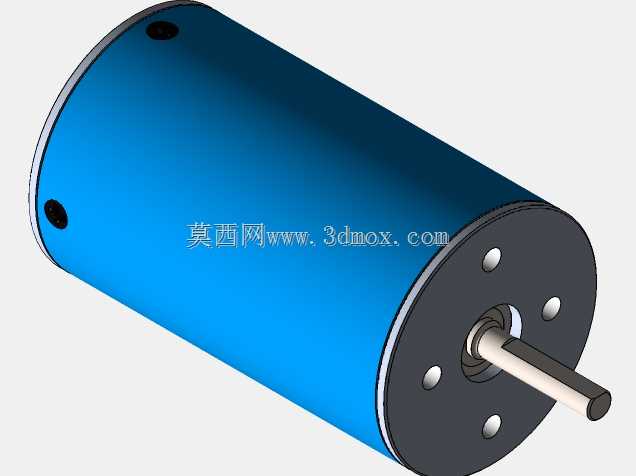

　　从结构设计来看，这款电机采用经典的圆筒式外壳结构，蓝色阳极氧化的铝合金壳体既承担内部定子铁芯、绕组的防护作用，也作为主要的散热接触面，工作时绕组产生的热量可以通过定子与壳体的过盈配合面快速传导到外壳表面，依靠行驶或者设备运行时的气流带走热量，避免持续高负载下绕组温升过高导致退磁或者绝缘老化。壳体两端的端盖采用机加工钢材制作，端面上均匀分布的四个安装孔是核心的安装定位基准，设计配套安装座的时候需要严格匹配孔位的中心距、孔径公差，同时要保证安装面与电机输出轴的垂直度，避免安装后出现轴系偏摆，加剧输出轴轴承的磨损，甚至出现转子扫膛的问题。输出轴采用标准直径的圆柱光轴设计，轴端没有做额外的键槽或者铣扁，配套传动件的时候一般采用顶丝锁紧、紧配或者粘接的方式固定齿轮、桨夹、同步带轮等传动零件，选型时需要注意轴伸长度与配套传动件的安装深度匹配，避免顶到端盖内部的轴承挡圈，影响轴系的正常转动间隙。

　　实际应用场景里，这类电机常被用在1/16、1/18比例的遥控模型车上作为动力单元，搭配对应的电调可以实现平顺的转速调节，满足模型车加速、爬坡的动力需求；也有不少桌面级小型输送机构、小型电动转盘会选用这款电机作为动力源，搭配减速齿轮组就能把高转速降低到合适的工作转速，输出足够的扭矩带动负载转动。做三维结构匹配的时候，需要重点关注电机本体的最大外径尺寸，设计安装腔时要在壳体外围预留至少1-2mm的间隙，一方面方便装配时的对位调整，另一方面也能给壳体表面留出足够的散热空间，避免安装腔完全包裹电机导致热量积聚。同时要注意输出轴的轴向窜动间隙，设计传动结构时不能给轴施加额外的轴向力，否则会加速两端轴承的磨损，缩短电机的使用寿命。

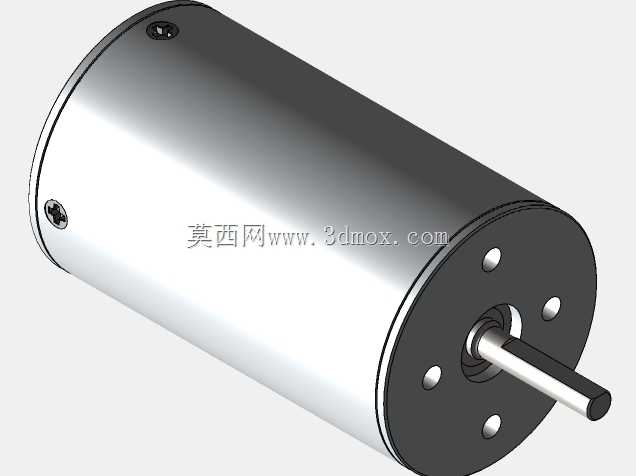

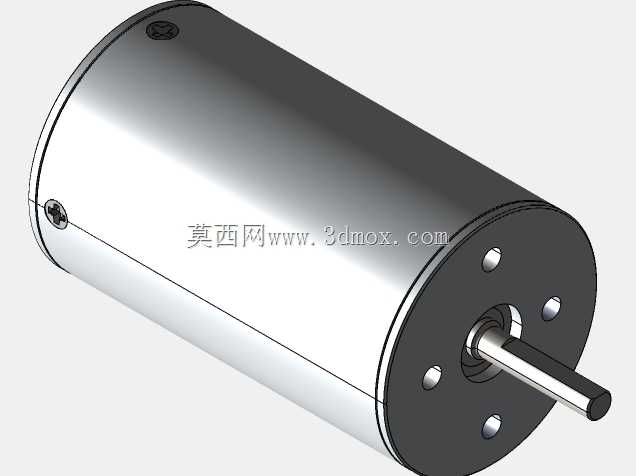

　　从建模还原的角度来看，这个结构完整复现了电机的外部装配特征，包括壳体表面的两个固定孔位、端盖的安装孔分布、输出轴的轴伸长度与直径，在做整机装配干涉检查的时候，可以直接调用这个模型进行匹配，不需要反复测量实物尺寸，能有效减少结构设计阶段的尺寸匹配错误。比如在设计小型履带式移动底盘的时候，把这个电机模型导入装配环境，就可以直接核对电机与底盘侧板的安装孔位是否对齐，电机本体会不会和履带、驱动轮的结构产生干涉，输出轴与驱动轮的配合长度是否合适，提前发现结构设计里的冲突问题，减少后期打样验证的迭代次数。另外在做布线设计的时候，也可以参考电机的出线位置（这类电机一般出线端在远离输出轴的后端盖位置），预留合适的走线空间，避免装配时线材被壳体或者安装座挤压破损，造成短路故障。

　　需要注意的是，这类高KV无刷电机的转子采用永磁体结构，装配和存放的时候要远离强磁环境，避免永磁体退磁导致动力性能下降；同时电机的动平衡是在出厂时做好的，日常使用中不要磕碰电机壳体或者输出轴，否则会导致动平衡失效，高转速运行时出现明显的震动和噪音。在做配套结构设计的时候，安装座的材质尽量选用铝合金或者硬质工程塑料，有足够的结构强度支撑电机运行时的反扭矩，避免高速运行时安装座出现共振，影响整体设备的运行稳定性。
