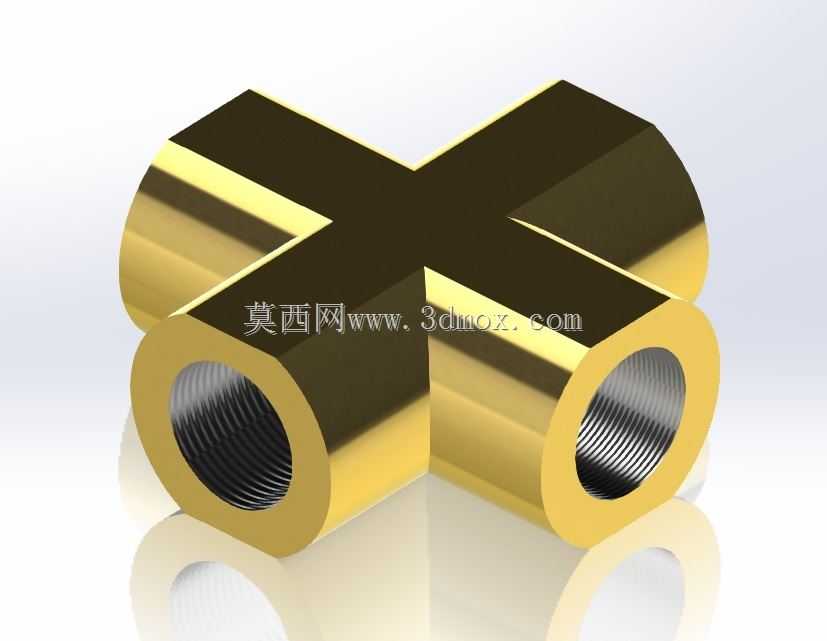

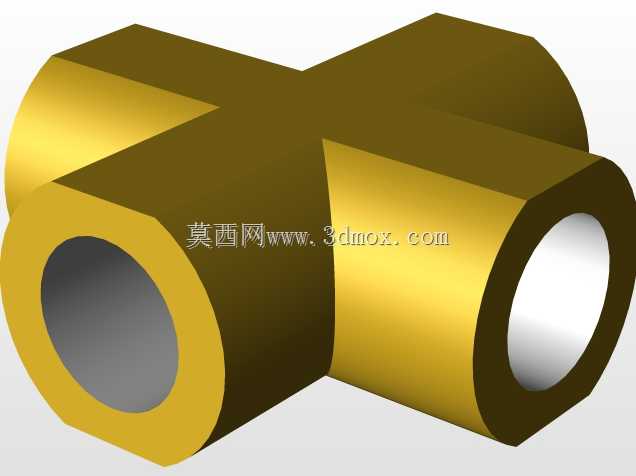

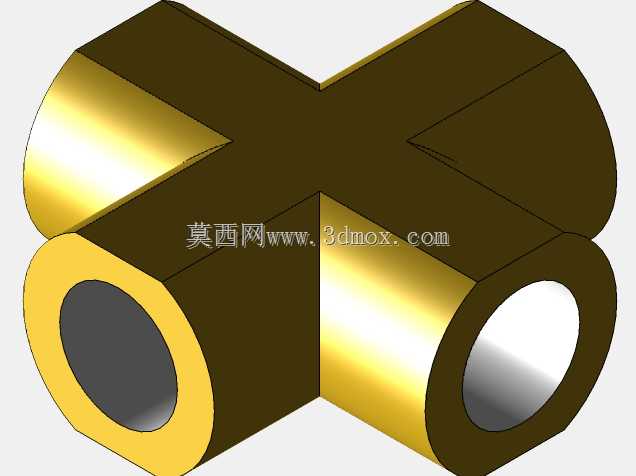

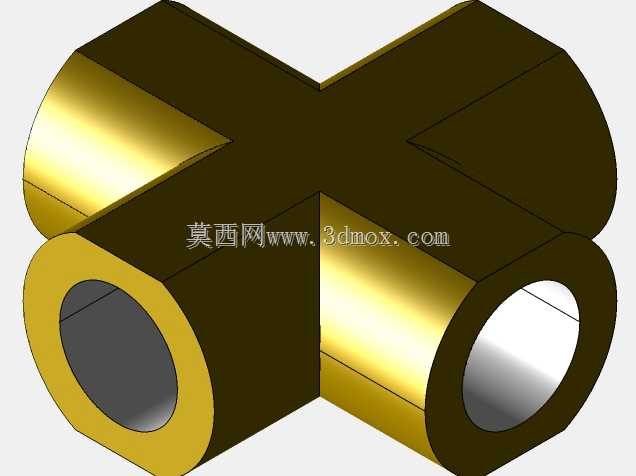

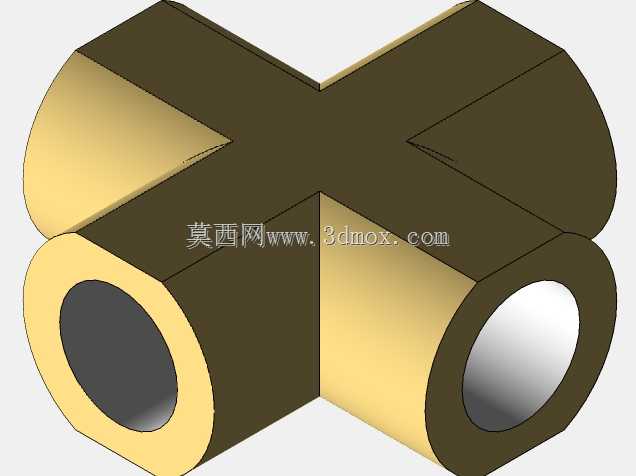

黄铜内螺纹十字四通气动管路接头

　　在气动控制系统的管路布设场景里，这类十字四通接头是实现单路气源分三路同步输出、或是多回路气路交汇连通的核心连接件，常见于小型自动化生产线的气路排布、实验室气动测试台架搭建、小型气动工具的供气管路改造等场景，尤其适合安装空间局促、需要在同一点位完成多方向气路转接的工况，无需额外叠加多个直通或两通接头，能有效减少管路连接节点，降低气路泄漏的潜在风险点。从结构设计来看，这款接头采用等径十字正交布局，四个接口的轴线处于同一平面且两两垂直相交，内部流道做了圆弧过渡处理，避免直角转折带来的气阻陡增问题，能保证压缩空气在四个接口之间流转时压力损失控制在较低水平，适配常规0.1-1.0MPa的气动系统工作压力范围。接头主体采用黄铜材质切削加工而成，

　　表面做了抛光钝化处理，既保留了黄铜材质良好的切削加工性能与抗大气腐蚀能力，也能避免长期使用过程中表面氧化锈屑脱落污染气路，影响下游气动元件的正常动作。四个接口均采用标准内锥管螺纹设计，螺纹牙型加工精度符合气动管路连接的密封要求，安装时只需在螺纹段缠绕适量生料带或是配合专用管螺纹密封胶，即可实现可靠的气密封接，无需额外加装密封垫片，能适配市面上常规的硬尼龙气管、PU气动软管对应的外螺纹快插终端，也可直接连接同规格的金属气动管路。从安装边界来看，接头的四个外伸端为等长圆柱结构，中间十字交汇段采用方形截面设计，既方便安装时使用扳手夹持施力，避免拧紧过程中接头整体跟转损伤相邻管路，也能在紧凑安装空间内提供稳定的受力面，

　　不会因为扳手打滑刮伤相邻的管路或设备表面。在实际选型使用过程中，这类等径四通接头不需要考虑变径带来的流量匹配问题，四个接口的通径完全一致，适合四个支路流量需求均等的气路场景，比如给同一工位的四个小型气动夹紧气缸同步供气，或是在气路测试环节作为分气节点连接多个压力检测仪表。设计建模过程中，需要重点保证四个螺纹孔的同轴度与正交度，若相邻两个接口的轴线垂直度偏差过大，安装后相邻管路会出现别劲现象，长期受气流脉动影响容易出现螺纹连接处松动漏气的问题；内部流道的相贯线位置需要做平滑倒圆处理，不能残留加工尖角，一方面是减少气流经过时的湍流噪音，另一方面也避免尖角位置长期受高速气流冲刷出现应力集中，影响接头的整体使用寿命。

　　接头的壁厚设计需要兼顾结构强度与材料成本，黄铜材质的抗拉强度完全满足常规气动系统的压力冲击要求，建模时需要在螺纹底孔与外圆之间预留足够的壁厚余量，避免气压骤升时出现管壁开裂的问题。在实际设备装配环节，这类十字接头的安装不需要额外的固定支架，依靠两端连接的管路即可实现位置固定，适合在设备的走线槽内部、气动阀岛的侧方等隐蔽位置布设，不会占用过多的设备外部安装空间；如果是用于经常需要调整管路布局的测试台架，这类一体式四通接头相比多个接头拼接的结构，拆装调整的效率更高，也不会因为多次拆装出现多个连接点的密封失效问题。针对气动系统中常见的冷凝水残留问题，黄铜材质的抗腐蚀性能优于普通铁质接头，不会因为长期接触气路中的冷凝水出现锈堵问题，日常维护过程中只需要在设备定期检修时检查螺纹连接处是否有泄漏即可，不需要做特殊的防腐养护处理。
