M8规格外齿锁紧垫圈结构设计

　　在各类机电设备的螺纹连接副中，防松是结构设计阶段必须考量的核心环节，尤其是承受交变载荷、振动冲击的工况位置，普通平垫圈无法提供足够的防松阻尼，很容易出现螺纹副回转松脱的问题，外齿锁紧垫圈就是针对这类场景开发的基础紧固配件。这款M8规格的外齿垫圈，适配公称直径8mm的螺纹紧固件，不管是外六角螺栓、内六角圆柱头螺钉还是对应规格的螺柱，都能匹配安装，在低压电气柜接线端子固定、小型传感器安装支架锁紧、自动化设备薄板件拼接、民用机电产品外壳装配等场景里都有大量应用。

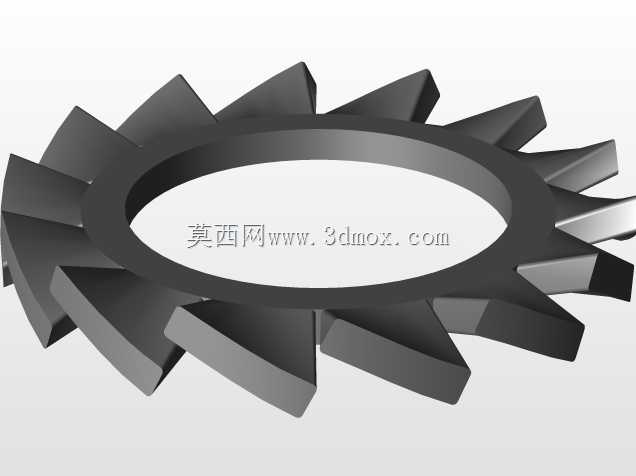

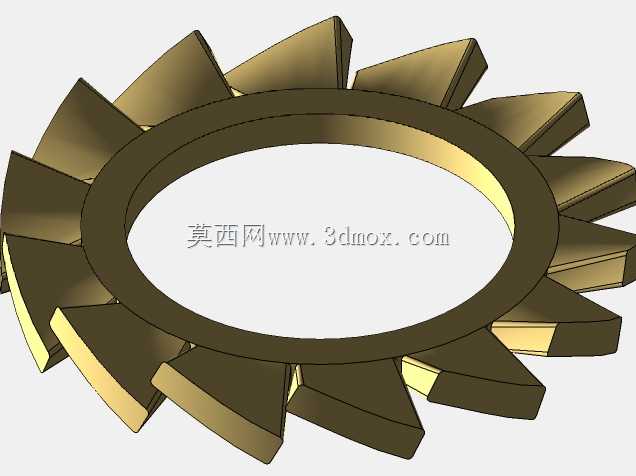

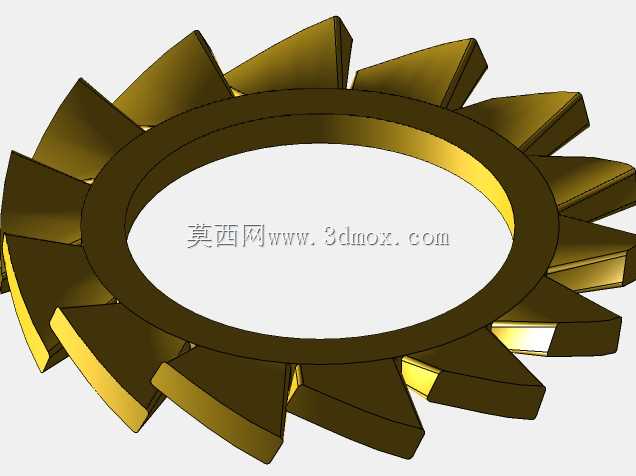

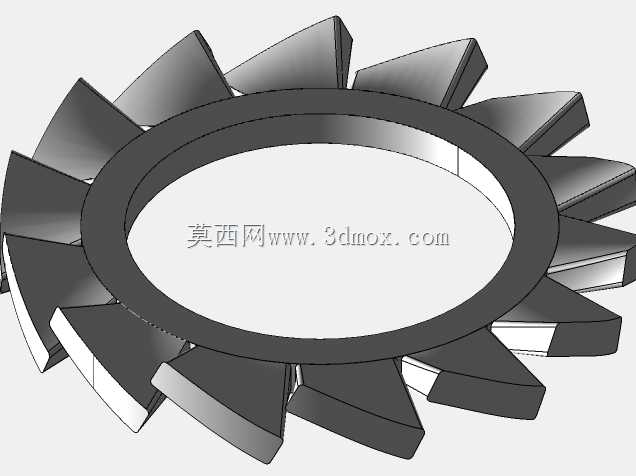

　　从结构设计逻辑来看，这款垫圈采用环形基体加周向外伸齿爪的布局，环形基体的内孔尺寸略大于M8螺纹大径，小于对应规格螺栓的头部承压面直径，安装时基体被夹在螺栓头部与被连接件表面之间，周向均匀分布的齿爪在螺栓拧紧过程中会产生弹性形变，齿尖分别嵌入螺栓承压面和被连接件的接触表面，形成多点位的咬合阻力，从根源上阻止螺纹副受振动时产生相对回转。和内齿锁紧垫圈相比，外齿结构的齿爪分布在更大的圆周半径上，相同规格下能提供更大的防松力矩，而且齿爪的形变量更大，对被连接件表面的平面度公差容忍度更高，哪怕被连接件表面存在轻微的冲压纹路、铸造残留凹凸，也能保证足够的咬合接触点，不会因为接触面不平整导致防松失效。

　　从安装边界来看，这款垫圈的环形基体厚度控制在常规紧固件配套的标准范围内，不会额外占用过多的轴向安装空间，外齿的最大外圆尺寸经过匹配设计，不会超出M8规格螺栓常用的六角头、圆柱头的承压面投影范围，安装时不需要额外扩大被连接件的安装沉孔，也不会出现齿爪外露超出螺栓头部边缘刮碰周边零件的问题。齿爪的倾斜角度经过反复校核，在螺栓拧紧的轴向压力作用下，齿爪会顺着拧紧方向产生顺向形变，不会因为齿爪角度不合理导致拧紧过程中出现额外的阻力矩，也不会划伤螺栓头部的承压镀层；当螺纹副出现反向回转趋势时，嵌入接触面的齿尖会立刻形成反向止退阻力，哪怕是持续的高频振动工况，也能保持稳定的锁紧力。

　　在实际选型应用中，这类外齿垫圈更适合被连接件表面硬度不超过HRC30的场景，如果被连接件是淬火处理的高硬度零件，齿爪无法有效嵌入表面，防松效果会大打折扣，这时候就需要搭配其他防松结构使用。另外在有导电要求的连接场景，外齿垫圈的多点咬合结构还能击穿接触面的氧化层、油漆层，降低连接部位的接触电阻，避免因为接触面氧化导致的导电不良问题，这也是很多电气接线部位优先选用外齿锁紧垫圈的原因。建模过程中，齿爪的周向等分精度、齿形的折弯角度、环形基体的平面度都是需要重点控制的参数，周向等分误差过大会导致拧紧时受力不均，部分齿爪提前屈服失效；折弯角度偏差会导致齿爪的咬合力不一致，防松力矩达不到设计要求；基体平面度超差则会在安装后产生附加的内应力，长时间受载后出现应力松弛，丧失锁紧能力。
