公制M3沉头十字槽标准紧固螺钉

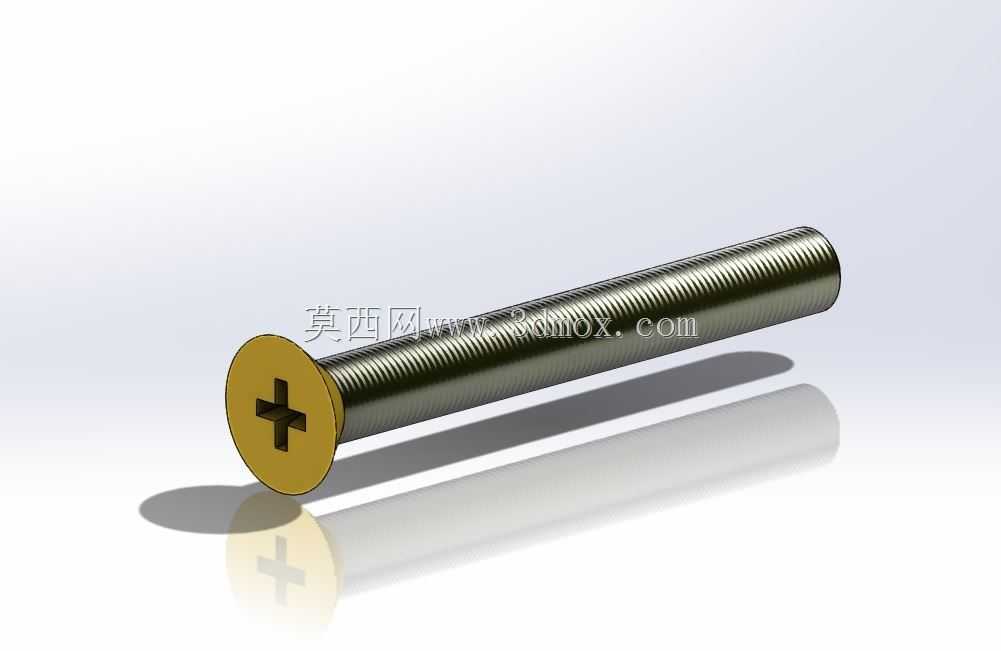

　　在精密仪器、小型电子设备、仪表工装的装配场景中，这类小规格沉头十字螺钉的使用占比远超其他紧固件类型，尤其是内部空间紧凑、装配后要求连接件表面齐平无凸起的工位，几乎都会优先选用该类沉头结构的螺钉。很多刚接触结构设计的工程师容易忽略小规格螺钉的安装边界要求，实际装配时，沉头螺钉的锥面贴合度直接决定了连接可靠性，若安装孔的沉头锥角加工偏差超过2度，螺钉拧紧后会出现头部偏斜、螺纹受力不均的问题，长期受振动载荷作用时极易出现松脱，甚至会因为局部应力集中压裂脆性材质的被连接件，比如常见的亚克力仪表外壳、陶瓷传感基座这类材质，对螺钉头部的压合面贴合度要求更高。这款M3规格的十字槽螺钉总有效长度为25mm，螺纹部分采用公制标准粗牙螺距，

　　牙型角符合通用紧固件公差要求，不需要额外定制丝锥，普通M3标准丝锥即可完成配套内螺纹加工，日常装配时适配常规PH1号十字批头，批头与槽口的啮合深度足够，只要批头垂直对准槽口施加稳定轴向压力，拧紧过程中很少出现滑牙问题，相比一字槽螺钉，十字槽的对中性更好，自动化装配线上的电批也能快速对准槽位，能有效提升小型产品流水线的装配效率。从结构设计逻辑来看，沉头结构的核心作用是让螺钉头部完全沉入被连接件表面以下，不会在产品外表面留下凸起结构，既可以避免尖锐的螺钉头部刮擦操作人员或周边线缆，也能让产品外观面保持平整，在一些需要滑动配合的工装面板上，沉头安装的螺钉不会阻碍滑动部件的运动轨迹，不会出现凸起螺钉头剐蹭滑动件的问题。实际选型时需要注意，该规格螺钉的有效螺纹长度要根据被连接件的叠层厚度计算，不能简单以总长度作为拧入深度参考，沉头部分的锥面长度需要计入安装空间尺寸，若被连接件的总厚度超过20mm，不建议选用该长度的螺钉，避免螺纹啮合长度不足导致连接失效；若被连接件为薄板材质，需要搭配压铆螺母或者铜柱使用，不能直接在薄板上攻丝，否则两三颗螺纹牙根本无法承受足够的锁紧力，稍微受力就会出现滑牙。在传感器类小型产品的装配中，这类螺钉的使用频率极高，因为传感器外壳通常壁厚较薄，内部空间被敏感元件、电路板占满，没有多余空间容纳凸头螺钉的头部，沉头结构刚好可以利用板材本身的厚度加工沉头孔，不需要额外预留头部避让空间，能最大限度压缩产品整体体积。

　　很多工程师做三维建模时容易忽略螺钉头部的槽口细节，要么把十字槽画得太深导致头部强度不足，要么槽口太浅导致批头无法完全啮合，实际生产中，十字槽的深度和槽型角度都有明确的公差范围，槽口过深会让螺钉头部的抗扭强度下降，拧紧时容易出现头部拧断的问题，槽口过浅则会导致批头啮合不足，拧紧时容易滑牙损坏槽口。另外，沉头螺钉的支撑面是锥面，和凸头螺钉的环形支撑面受力特性完全不同，拧紧时的扭矩不能直接套用同规格凸头螺钉的扭矩值，M3规格的沉头螺钉锁紧扭矩通常要比同规格外六角螺钉低30%左右，过大的扭矩会让沉头锥面压溃被连接件的沉孔边缘，尤其是铝合金、塑料这类软质材质，扭矩过大还会直接导致螺钉头部沉入板材内部，破坏被连接件的结构强度。

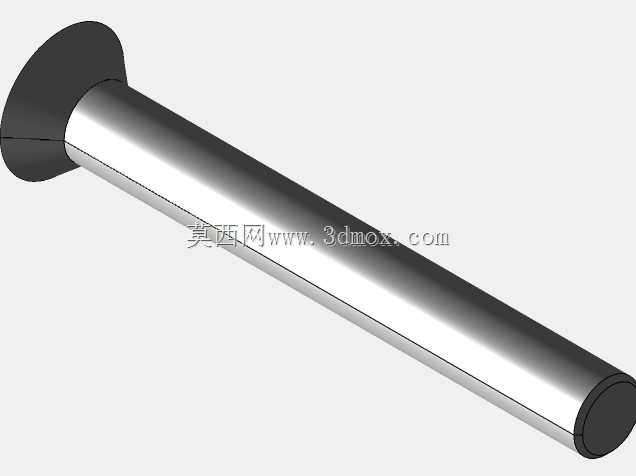

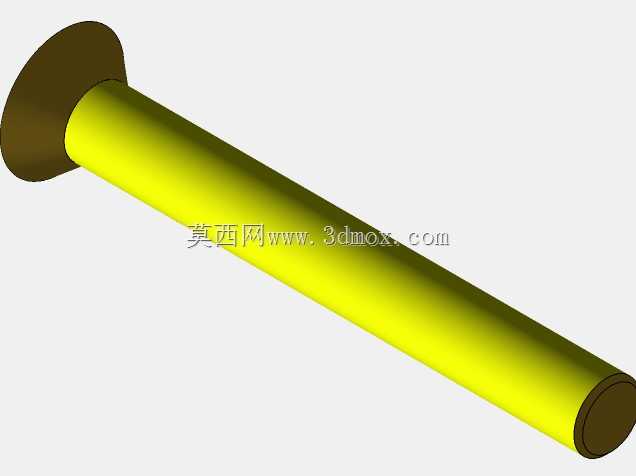

　　在做装配干涉检查时，不仅要预留螺钉本身的安装空间，还要预留批头的操作空间，十字批头的直径通常比螺钉头部直径大2mm左右，若螺钉安装位置距离侧壁太近，批头无法垂直伸入，就会出现无法拧紧的问题，很多新手设计师做结构时只考虑螺钉本身的尺寸，忽略装配工具的操作空间，最后打样时才发现螺钉根本没法锁紧，只能临时修改模具或者调整安装位置，耽误项目进度。这类标准紧固件的三维建模不需要做过多自定义修改，只要严格对应公制标准的尺寸参数建模即可，装配时可以直接调用标准件库，不需要重新绘制，能大幅提升结构设计的效率，建模时需要注意螺纹部分的收尾结构，实际螺钉的螺纹末端都有不完整牙型的收尾段，建模时不要把螺纹画到螺杆最末端，否则装配时会出现螺纹干涉的问题，和实际装配情况不符。
