12V1.3Ah阀控式铅酸蓄电池结构设计

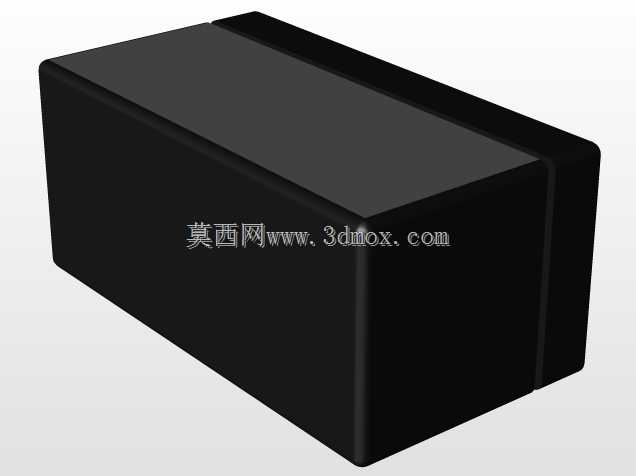

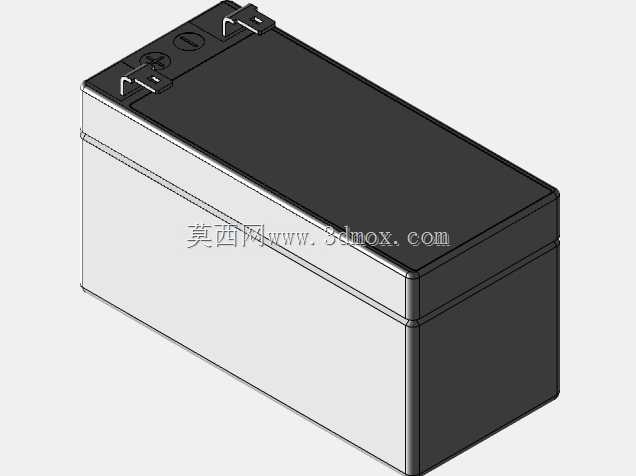

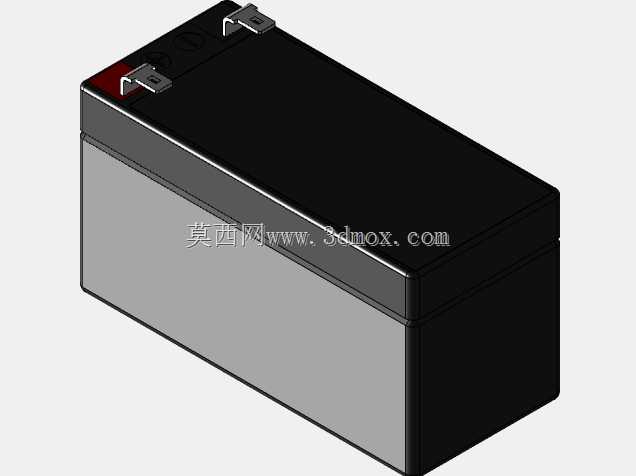

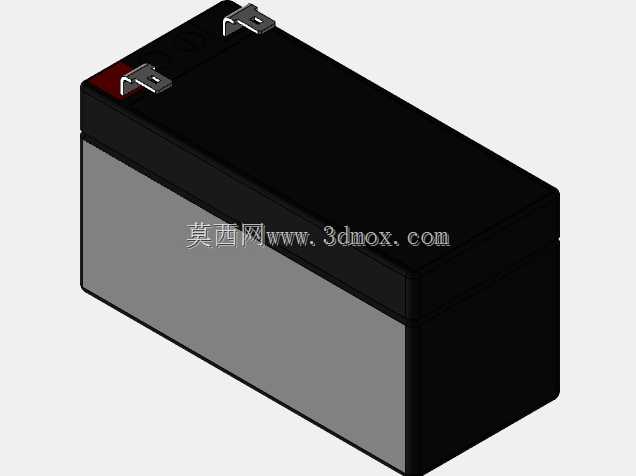

在小型备用供电、低压工控配套、便携应急设备的设计选型中，小容量阀控密封铅酸蓄电池是应用极广的储能部件，这类12V1.3Ah规格的VRLA电池，常被用于门禁后备电源、小型UPS应急供电、消防报警系统备用供电、儿童电动玩具供电、小型光伏离网储能终端等场景，其免维护、漏液风险低、浮充寿命稳定的特性，能适配多数对供电可靠性有要求、但安装空间有限的低压直流供电场景。从结构设计角度看，该电池采用长方体壳体布局，顶部集成插拔式接线端子，端子旁设置阀控安全排气结构，壳体采用耐酸ABS材质注塑成型，上下壳体通过密封胶粘接实现完全密封，杜绝电解液渗漏风险，同时阀控结构可在电池内部气压达到阈值时自动开启排气，平衡内外压差，避免壳体鼓胀变形。建模过程中首先依据实际安装边界确定壳体外形尺寸，预留端子安装的突出空间，壳体侧壁设置细微的加强筋结构，既提升壳体抗形变能力，又不会额外占用过多安装空间；顶部的接线端子采用标准插片式结构，尺寸适配常规快插接线端子，无需额外焊接即可完成接线，适配批量装配的生产需求。设计时需要重点考虑安装兼容性，电池的底部为平整平面，可直接固定在设备的电池仓内，壳体的长宽高尺寸适配多数小型设备的标准电池仓规格，端子的极性标识做了凸起结构设计，即使在光线较差的安装环境下也能通过触感区分正负极，避免接反线路造成设备损坏。内部结构层面，极群采用紧装配设计，极板与隔板紧密贴合，降低电池内阻，提升大电流放电性能，同时阀控结构的设计位置避开端子安装区域，不会影响接线操作，壳体的边角做了圆角过渡处理，避免装配过程中划伤操作人员或设备内部线束。这类小容量铅酸电池的三维建模，需要兼顾外观还原度与安装尺寸的准确性，尤其是端子的位置、间距、突出高度，以及壳体的整体轮廓尺寸，直接决定了该模型能否用于设备的电池仓干涉检查、装配模拟，在做设备整体布局设计时，可直接调用该模型进行空间排布，验证电池安装、接线的操作空间是否充足，避免后期开模或装配时出现尺寸不匹配的问题。
