6001-2RS双面密封径向滚珠轴承结构

　　在轻载传动、小型输送辊道、家电电机输出端、办公设备传动辊这类对径向空间占用有严格限制的场景里，6001规格的径向滚珠轴承是选型清单里出现频率极高的标准件。不少刚接触结构设计的工程师容易在这类小轴承的选型上踩坑，要么忽略密封结构的适用工况，要么没算准安装配合的公差带，最后要么出现轴承进灰提前卡滞，要么内圈跑圈、外圈打滑的问题。这款带双面接触式密封的径向滚珠轴承，核心功能是为旋转轴系提供低摩擦的径向支撑，同时依靠两侧的橡胶密封件阻挡外界粉尘、水汽进入轴承内部的滚道区域，也能防止轴承内部填充的润滑脂在运转过程中甩出，适配那些不方便频繁加注润滑脂、工作环境存在少量浮尘的工况，比如小型食品输送带的托辊、家用抽油烟机的电机转轴、

　　桌面级3D打印机的传动辊支撑，都能看到这类轴承的应用。从设计思路上看，这类深沟型径向滚珠轴承的滚道曲率是经过反复校核的，滚道与钢球的密合度控制在合理区间，既保证钢球在滚道内滚动时不会出现过大的滑动摩擦，又能承受一定范围内的偶然轴向窜动，毕竟很多小型轴系的加工精度有限，轴端的跳动很难做到完全零偏差，合理的密合度可以抵消一部分安装带来的同轴度误差。外形尺寸上，这款轴承的内径为12mm，适配公称直径12mm的光轴安装，外径28mm，对应的安装座孔公称尺寸为28mm，轴承整体宽度8mm，安装时需要在轴肩和座孔位置预留对应的定位台阶，轴肩的直径不能超过内圈的挡边高度，座孔的台阶直径也不能小于外圈的挡边高度，不然拆卸的时候会找不到受力点，

　　强行撬拆很容易损坏轴承的密封盖或者滚道。很多新手建模的时候容易忽略安装边界的问题，比如把轴肩做的过高，或者座孔的倒角留的太小，实际装配的时候轴承没法贴紧定位面，导致轴系的轴向窜动量超标。另外密封结构的设计也有讲究，这款轴承的2RS密封是接触式的橡胶密封，密封唇口和内圈的密封槽是轻接触配合，相比非接触式的铁封结构，防尘防水的能力更好，但对应的极限转速会比铁封版本稍低，选型的时候要结合实际的运转转速来判断，如果是转速超过万转的高速轴系，可能需要优先考虑非接触密封或者开式轴承搭配外部密封结构，但如果是几千转的中低速工况，接触式密封的免维护优势就很明显。建模的时候要注意钢球的排布，6001规格的轴承钢球数量是固定的，

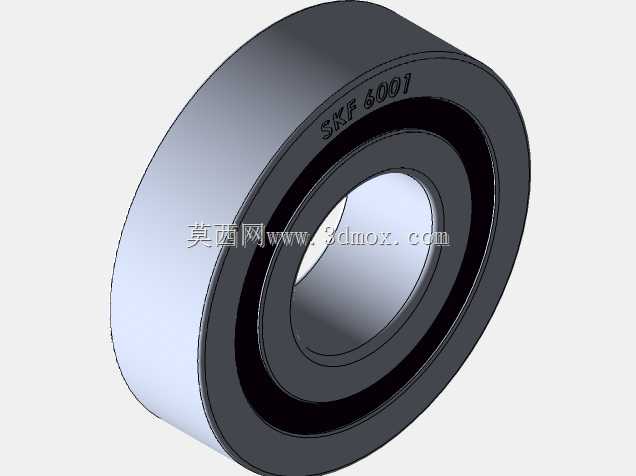

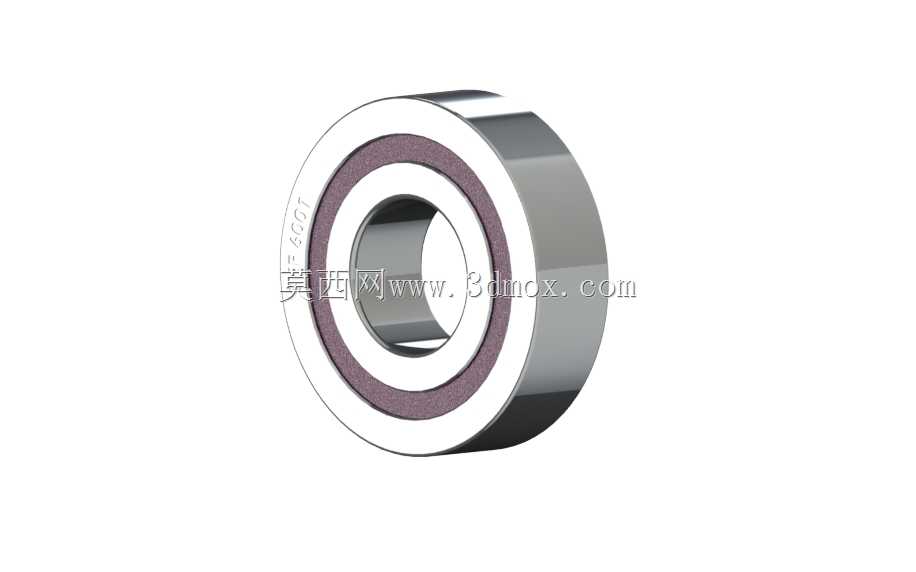

　　保持架的结构要和钢球的直径匹配，不能出现钢球和保持架干涉的情况，同时内圈和外圈的倒角尺寸也要符合标准件的规范，不然装配时的导入角不够，压装的时候很容易刮伤配合面，影响装配精度。在实际设备维护中，这类双面密封轴承属于一次性加注润滑脂的免维护部件，正常工况下不需要拆开密封盖补充润滑脂，如果出现运转异响或者转动卡滞的情况，直接整体更换即可，不需要尝试拆解维修，因为拆开密封盖之后很难恢复原有的密封性能，反而容易让杂质进入滚道，加速轴承磨损。做三维建模的时候，还要注意还原轴承的细节特征，比如外圈上的型号刻印、密封盖的材质质感区分，这些细节虽然不影响结构干涉检查，但在做整机装配的渲染展示时，能让模型的真实感提升不少，也方便后续生成工程图的时候准确标注标准件型号，减少生产采购环节的沟通误差。
