工业机械臂蓝色铸钢支撑臂结构设计

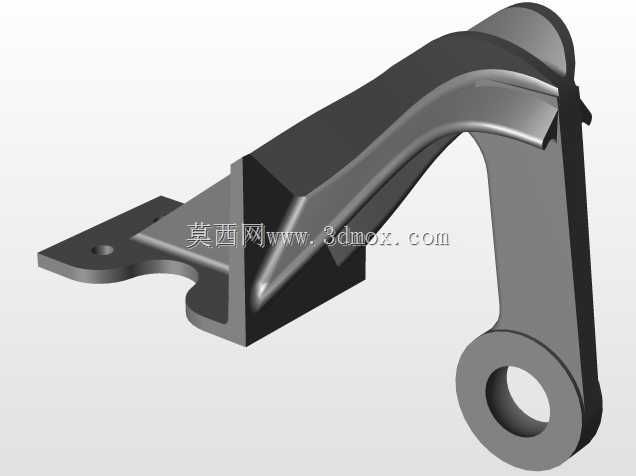

　　这款支撑臂结构是多关节工业机器人小臂段的核心承载构件，主要适配六轴垂直多关节机器人的第二关节到第三关节的连接传动场景，常见于焊接、上下料、搬运类工业机器人的小臂总成，承担末端执行器与大臂之间的载荷传递、运动导向作用，在弧焊工作站、机床自动上下料单元、码垛作业工位中都能见到这类结构的应用。从结构受力逻辑来看，该构件采用变截面箱型与筋板结合的设计思路，整体为一体化铸造成型后做机加工的工艺路线，大端带同轴铰接孔的部位用于和机器人腰部大臂的输出轴端连接，孔内预留了轴承安装位与密封槽结构，可适配交叉滚子轴承的安装需求，保证关节转动时的径向与轴向承载能力，铰接孔周边的加厚凸台设计，是为了分散关节转动时的交变扭矩，避免应力集中导致的根部开裂问题。

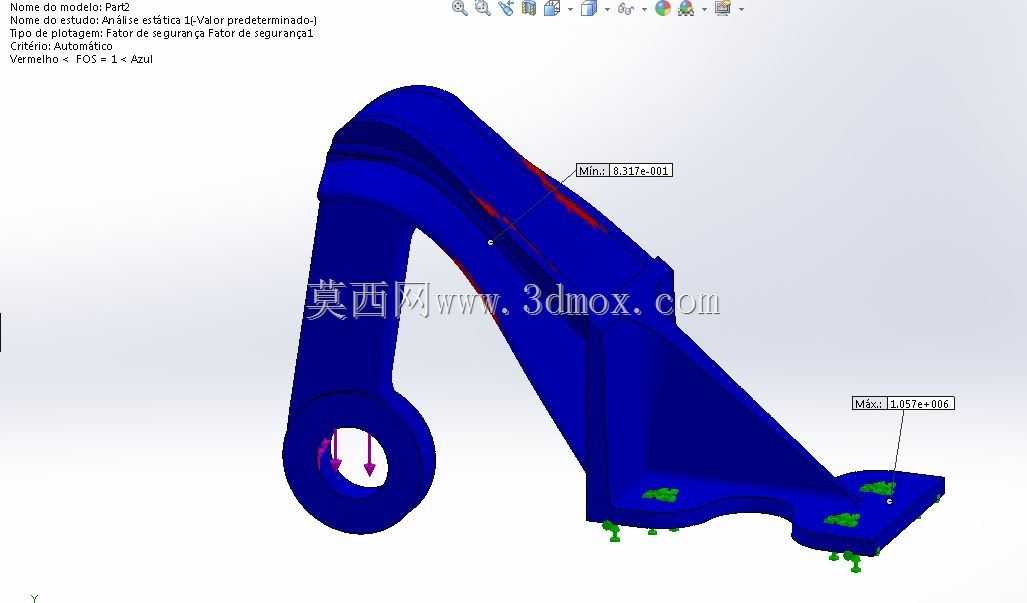

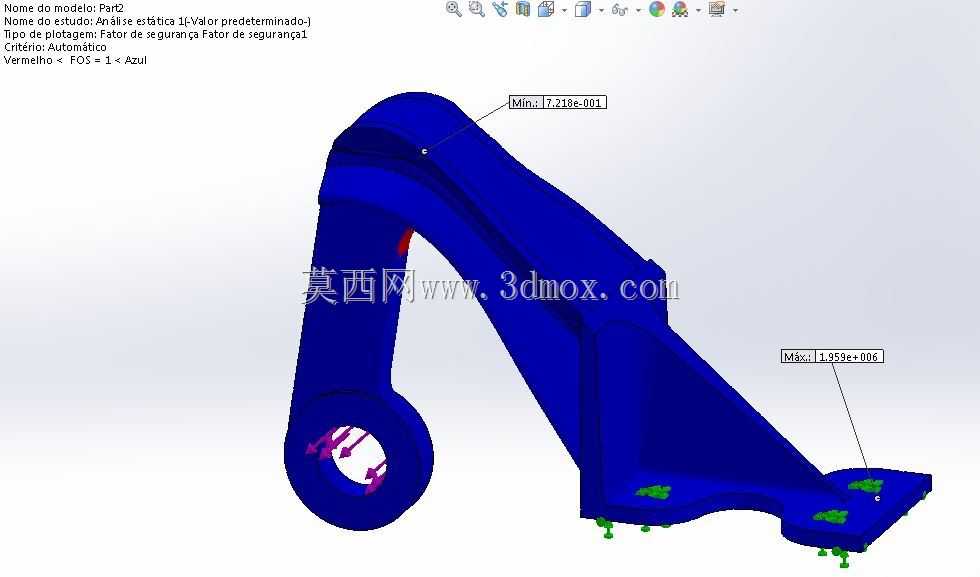

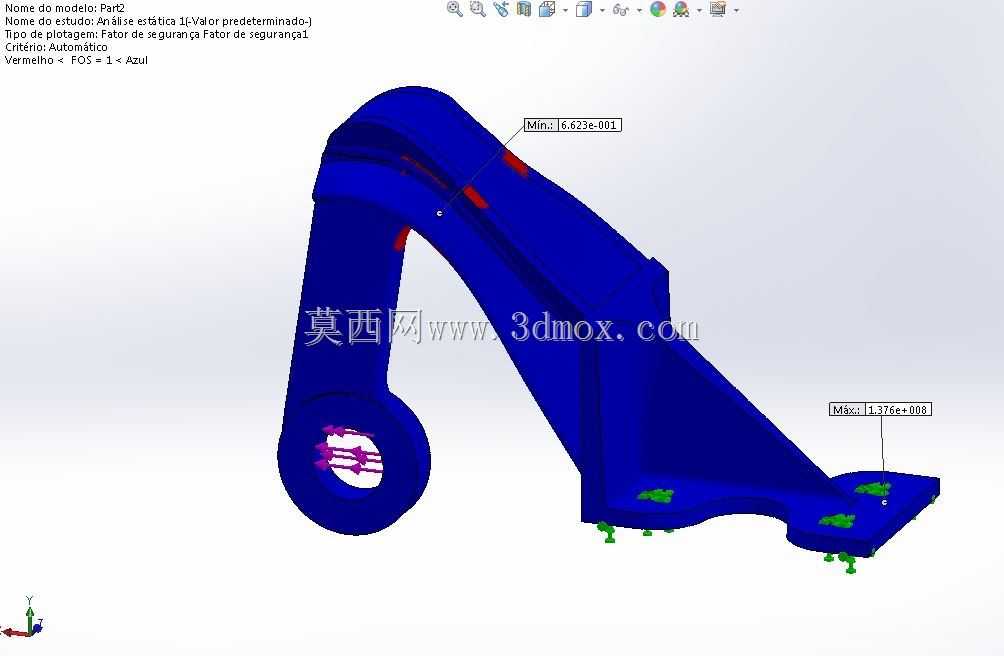

　　臂身主体采用弧形过渡的变截面设计，并非规则直臂结构，这种弧形轮廓是结合机器人运动包络仿真优化后的结果，能够在小臂做俯仰、回转动作时避开周边设备的干涉边界，同时在保证结构刚度的前提下尽可能削减不必要的壁厚，降低臂身自身重量，从而提升机器人末端的运动响应速度，降低关节伺服电机的负载损耗。臂身内侧布置的纵向加强筋与横向加强筋呈三角分布，对应有限元分析中应力集中的几个关键区域，从仿真云图的标注可以看到，最大应力出现在臂身与末端安装法兰连接的根部区域，设计时在该位置做了局部加厚与圆角过渡处理，保证在额定负载下应力值处于材料许用应力范围内，最小应力区域集中在臂身中部非承载侧，该区域做了适度的壁厚减薄，进一步优化构件的重量分布。

　　构件末端的平面安装位用于连接机器人手腕组件，平面上预留的多个安装孔位呈对称分布，孔位周边的小凸台是为了保证安装面的平面度加工精度，避免安装时因接触面不平导致手腕组件装配误差，影响末端重复定位精度。从安装边界来看，该支撑臂的铰接孔中心到末端安装面的中心距是匹配对应负载等级机器人的臂展参数设计的，安装时大端铰接孔与大臂输出轴的同轴度公差需要控制在0.02mm以内，端面跳动公差不超过0.015mm，否则会导致关节转动时出现卡顿、异响，长期运行还会加剧轴承磨损。在实际应用场景中，这类支撑臂需要承受末端焊枪、夹爪等执行器的静载荷，以及加减速运动过程中的动载荷，还有焊接作业时的飞溅冲击、上下料时的偏载力矩，因此材料选用铸钢材质，兼顾强度与韧性，

　　表面做蓝色喷塑处理，既可以提升车间环境下的防锈耐腐蚀能力，也能起到安全警示的视觉作用。设计过程中还需要考虑内部走线的空间，臂身内部预留的空腔可以容纳伺服电机的动力线、编码器线以及气路管路，避免管线外露在运动过程中被剐蹭拉扯，臂身侧面的预留开孔是用于管线的穿入与固定，开孔边缘做了圆角钝化处理，防止割伤管线外层护套。在做结构验证时，除了静力学仿真校核强度与刚度，还需要结合整机的模态分析，调整臂身的固有频率，避开伺服电机的工作频率区间，防止机器人高速运动时出现共振问题，影响运动稳定性与定位精度。
