悬臂式工业发泡搅拌设备结构设计

　　这款悬臂式工业发泡搅拌设备，主要面向聚氨酯发泡、建材发泡、日化泡沫制剂生产等场景的物料混合作业，区别于传统落地式同轴搅拌设备，其单侧悬臂的布局设计，能够适配多工位周转料桶的作业需求，作业时无需移动主机，仅需更换工位上的料桶即可完成连续批次生产，在中小型发泡制品生产线、实验室中试线中应用十分广泛。设备的核心作业功能是将发泡剂与基料进行高速剪切混合，通过搅拌轴的高速旋转带动搅拌叶轮在料桶内形成紊流场，让空气充分混入物料体系形成均匀细密的泡沫结构，相比普通搅拌设备，其搅拌轴的升降行程经过针对性设计，能够在搅拌过程中实现轴体的上下微动，避免料桶底部出现物料沉积，同时配套的侧置料桶定位结构，能够快速对不同规格的圆柱料桶进行径向定位，

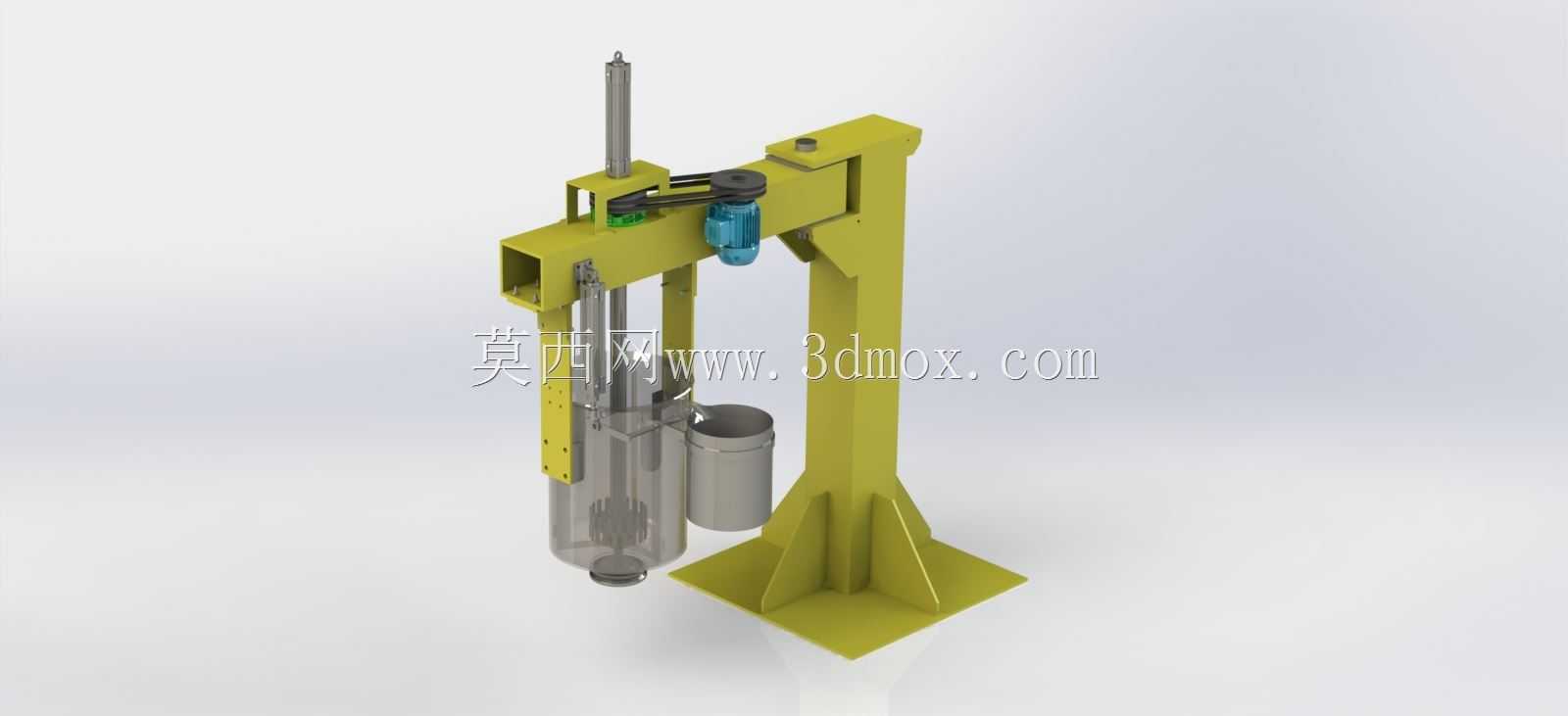

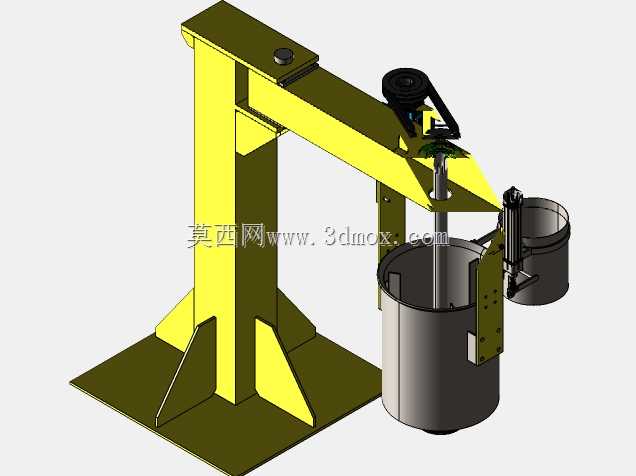

　　防止高速搅拌过程中料桶出现偏移甩动。从结构设计思路来看，整机采用单立柱悬臂承载结构，立柱底部采用带加强筋的方形安装底板，底板上预留的安装孔可直接通过膨胀螺栓固定在混凝土地面或者钢制工作平台上，安装时需要保证立柱的垂直度偏差不超过千分之一，避免悬臂负载后出现偏载变形。悬臂部分采用箱型焊接结构，内部布置加强筋提升抗弯刚度，驱动电机布置在悬臂靠近立柱的一侧，通过带传动将动力传递至搅拌主轴，这种布局能够平衡悬臂端的重量，减少立柱承受的偏载力矩，提升整机运行的稳定性。搅拌主轴采用导套式升降结构，升降驱动采用气缸作为执行元件，能够实现搅拌头的快速升降，行程范围覆盖常规20L-50L料桶的高度区间，作业时搅拌头可完全伸入料桶内部，

　　停机时可抬升至料桶上方足够高度，方便料桶的取放与更换。设备的安装边界需要考虑作业空间预留，主机安装位置后方需要预留至少300mm的维护空间，用于电机检修、传动带更换，前方作业区域需要预留料桶周转的空间，单侧操作宽度不小于1.2米，满足人工上下料的操作需求。整机的外露结构件均采用钢板焊接后喷漆处理，与物料接触的搅拌部件采用不锈钢材质，避免发泡物料对部件的腐蚀，同时方便作业后的清洁维护。传动部分的带传动结构设置有安全防护罩，防止作业过程中异物卷入传动区域，提升设备运行的安全性。在结构细节上，悬臂与立柱的连接部位采用螺栓锁紧的可调节结构，安装时可微调悬臂的水平度，保证搅拌主轴与料桶的同轴度，减少搅拌过程中的径向跳动。

　　搅拌头的叶轮采用可拆卸式设计，可根据不同物料的粘度、发泡工艺要求更换不同形式的叶轮，适配高粘度浆料、低粘度水剂等不同物料的发泡搅拌需求。设备的气路管线沿立柱内侧布置，避免外露管线被物料飞溅污染，同时也能减少管线被磕碰损坏的风险。从实际使用的角度来看，这种结构的发泡设备相比台式搅拌设备，承载能力更强，搅拌转速范围更宽，能够满足不同发泡工艺的剪切需求，同时悬臂式的布局让料桶的更换更加便捷，无需复杂的夹具锁紧，仅靠底部的定位挡圈即可完成料桶的固定，能够有效提升批次作业的生产效率。在建模过程中，所有焊接结构的焊缝均按照实际焊接工艺要求预留焊道尺寸，安装孔位、配合公差均按照机械设计手册的推荐值选取，所有运动部件均预留了合理的运动间隙，避免装配过程中出现干涉，模型的结构细节完全还原实际设备的装配关系，可直接用于设备改型设计、作业布局仿真等场景参考。
