三吨级移动龙门起重吊架结构设计

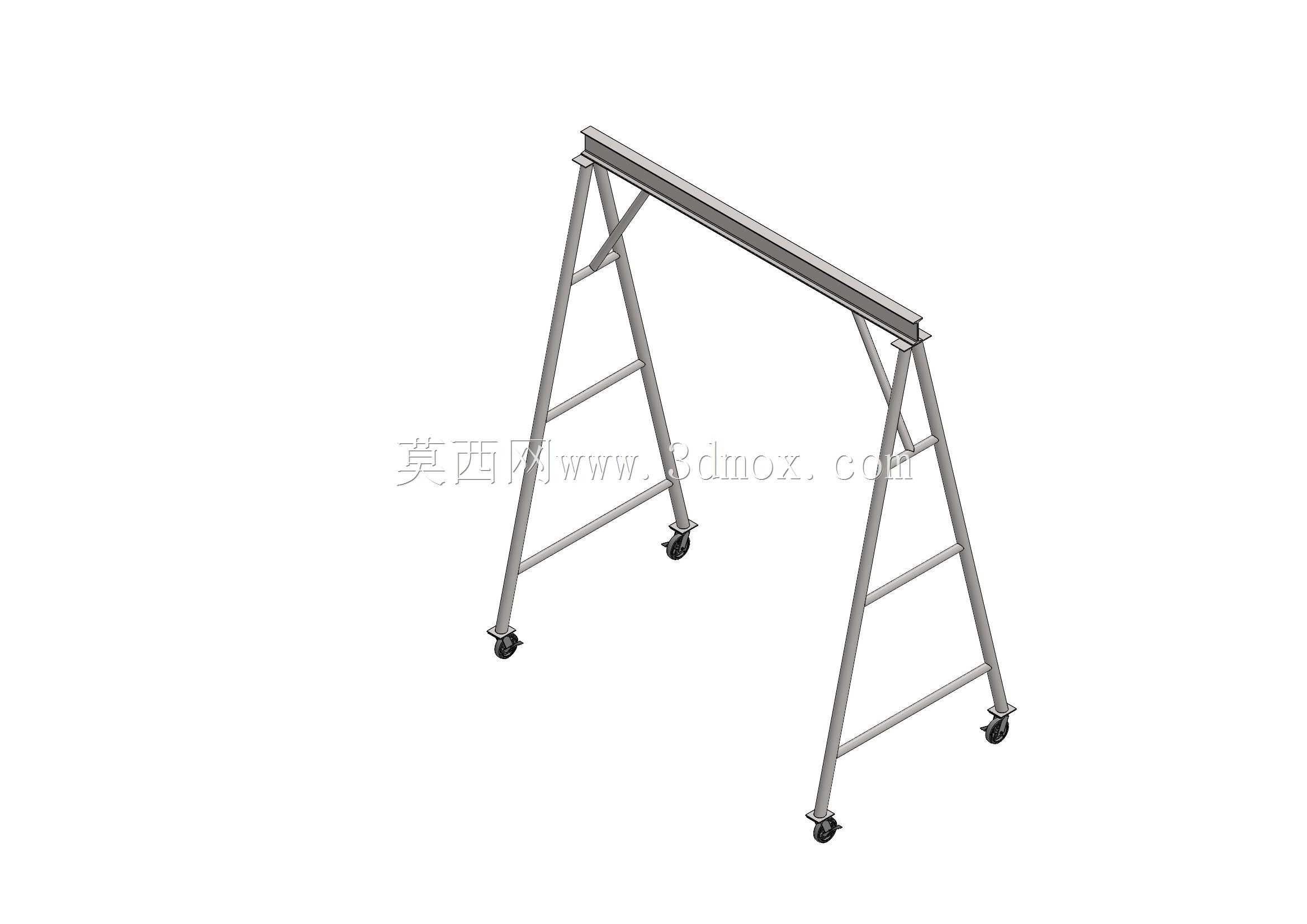

　　这款三吨级移动龙门起重吊架，主要面向车间内零散重型工件的短距离转运、设备检修时的部件吊装、工位间重型工装的移位等场景，解决固定行车覆盖不到的区域起重作业需求，尤其适合中小型机加工车间、设备维修班组、仓储区域的小吨位频繁起重作业，无需铺设固定轨道，可随作业需求灵活转移作业点位，弥补固定起重设备的覆盖盲区。从结构设计逻辑来看，整体采用A型支腿结构，两支腿向外倾斜形成稳定的支撑三角，相比垂直支腿结构，在同等支腿跨度下能获得更好的抗侧倾稳定性，避免吊装作业时因载荷偏移出现侧翻风险；支腿采用分段式型材焊接结构，每侧支腿设置多道横向加强横杆，既提升支腿的纵向抗弯刚度，也可作为作业人员临时攀爬的踏杆，方便对顶部横梁的吊具进行调整维护。

　　顶部横梁采用标准H型钢作为主梁，H型钢的截面特性在承受竖向弯曲载荷时具备优异的比强度，相比同重量的矩形管或槽钢，能在更小的截面尺寸下获得更高的抗弯承载力，适配三吨额定载荷下的挠度控制要求，主梁两端与支腿顶部采用焊接加筋板的连接形式，筋板沿主梁腹板与支腿翼缘方向布置，分散连接位置的应力集中，避免长期交变载荷下出现焊缝开裂。底部四个支腿端部分别安装重载万向脚轮，脚轮采用带刹车结构的铁芯聚氨酯轮，既具备足够的承载能力适配三吨级的总载荷分配，聚氨酯轮面也能避免对车间环氧地坪或水泥地面造成压痕损伤，万向结构可实现吊架在平整地面上的任意方向移动，带刹车功能可在吊装作业时锁定脚轮，防止作业过程中吊架出现滑移。设计过程中首先明确额定起升载荷为三吨，

　　作业时的载荷动载系数取1.25，对主梁的抗弯强度、支腿的压杆稳定性、整体结构的抗倾覆系数都做了对应校核，确保在额定载荷下主梁的最大挠度控制在跨度的1/700以内，避免吊载时出现明显的下挠晃动；支腿的长细比控制在允许范围内，防止支腿受压失稳；整体抗倾覆系数大于1.5，满足起重设备的安全规范要求。外形尺寸方面，支腿底部的跨度根据主梁长度匹配，确保作业时的通行宽度满足常规车间通道的通行要求，整体高度适配常规车间的层高，可顺利通过标准车间的门洞，无需拆解即可在不同车间之间转运；安装边界上，该吊架无需做地面基础固定，仅需作业地面为平整的硬化地面，地面承载力满足每平米五吨以上即可使用，无需额外的安装固定工序，

　　运抵作业现场后仅需检查各连接部位的螺栓紧固情况、脚轮刹车可靠性即可投入使用。在实际使用场景中，这类移动龙门吊架常配合手拉葫芦或电动葫芦使用，葫芦可沿主梁下翼缘行走，实现吊载在横梁跨度范围内的横向位置调整，配合吊架本身的移动，可覆盖吊架周边数米范围内的作业区域，对于机床上下料时的重型工件吊装、设备维修时的电机或主轴部件拆装、仓储区域重型模具的存取移位都非常适用，相比固定行车，其投入成本更低，使用灵活度更高，也无需对厂房结构做改造，适合厂房建设时未预设行车的中小型生产场地使用。结构细节上，支腿与主梁的连接位置额外设置了斜向加强撑，斜撑一端连接在支腿中部位置，另一端连接在主梁端部下方，形成三角稳定结构，进一步提升整体框架的抗扭刚度，避免吊载偏移时整体框架出现扭转变形；脚轮与支腿的连接采用加厚安装板，安装板与支腿端部采用围焊连接，确保脚轮的连接强度，避免重载时脚轮连接部位脱落。
