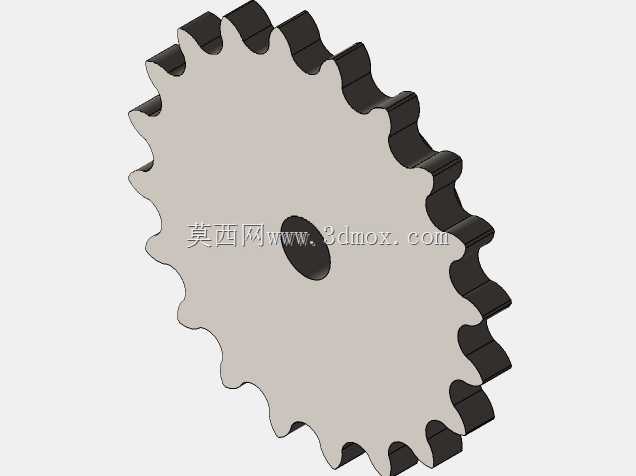

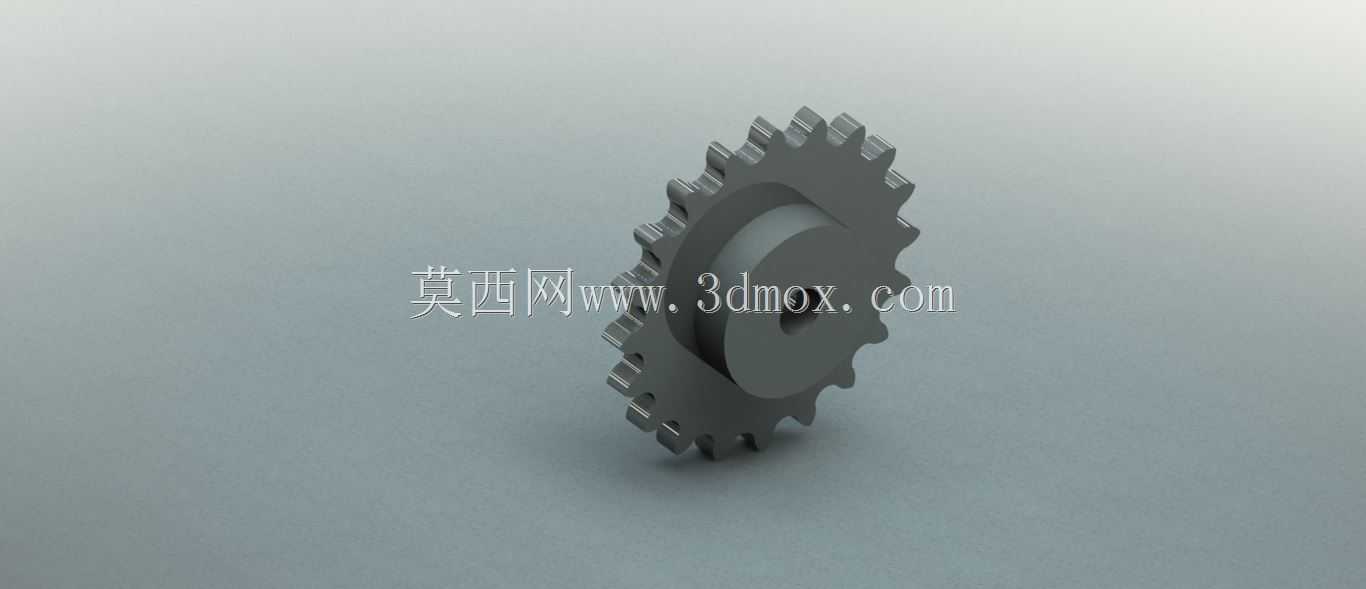

ASA100标准链轮传动零件结构设计

　　在轻工输送、包装生产线、小型农机传动副的设计选型中，符合ASA标准的链轮是链传动系统里的核心啮合零件，这款ASA100规格链轮的建模完全贴合链传动的啮合公差要求，能直接适配对应节距的标准滚子链，避免非标链轮加工后出现跳齿、卡滞、啮合冲击过大的常见问题。做这类传动件建模的时候，最先要卡准的是齿形的渐开线啮合边界，不能只照着齿顶圆、齿根圆的尺寸画个大致轮廓，要把滚子和齿槽的啮合间隙、齿侧的工作段弧长都算准，实际装配的时候，链条滚子进入齿槽的接触位置要落在齿廓工作段的中下部，这样传动过程中载荷能均匀分布在接触面上，不会出现局部应力集中导致齿面过早磨损。从安装边界来看，这款链轮采用单排齿结构，轮毂部分的轴孔是带键槽的通孔设计，

　　建模时已经预留了平键安装的槽位公差，轴孔的同轴度、轮毂端面和齿面的垂直度都按照传动件的常规形位公差要求做了约束，实际装配到传动轴上的时候，不需要额外做修配就能保证链轮的径向跳动量在允许范围内，避免运转时出现链条左右摆振的问题。齿厚的尺寸是按照ASA100链条的内节内宽做的匹配，齿侧和链板之间预留了合理的侧隙，就算传动轴有少量的安装对中误差，也不会出现链板和齿侧剐蹭的情况。很多新手做链轮建模的时候容易忽略齿根的过渡圆角，这个位置是应力集中的高发区，这款链轮的齿根处做了平滑的圆弧过渡，没有尖锐的棱角，在承受交变冲击载荷的时候，能有效降低齿根断裂的风险，适配那些有频繁启停、正反转切换的传动工况。

　　轮毂的轴向长度是根据常用的传动轴安装空间做的优化，不会因为轮毂过长占用多余的安装位置，也不会因为轮毂太短导致轴上定位不稳，轮毂端面还预留了紧定螺钉的孔位结构，方便安装的时候做轴向锁紧，防止链轮在轴上出现轴向窜动。在实际的设备应用场景里，这类链轮常被用在中小型输送线的动力传递端，和减速电机的输出轴配合，带动输送链完成工件的工位转运，也会用在小型农机的行走传动部分，适配户外多粉尘、有少量泥沙的工作环境，齿形的设计本身就有一定的排屑空间，少量粉尘、碎屑落到齿槽里不会直接卡死链条，日常维护的时候只需要定期清理齿槽、加注润滑脂就能保证长期稳定运转。建模过程中，齿形的参数是严格对应ASA100链条的节距、滚子直径来计算的，齿顶高、

　　齿根高的取值都符合链传动的设计规范，不会出现齿顶过高顶到链板、或者齿根过浅导致滚子啮合不到位的问题。链轮的整体结构做了等强度优化，辐板部分的厚度是根据额定传递扭矩核算的，在保证结构强度的前提下尽可能减少了不必要的材料冗余，既不会因为辐板太薄导致受载变形，也不会因为整体过于厚重增加传动轴的转动惯量，对于需要频繁启停的传动系统来说，更低的转动惯量能减少电机启动时的冲击载荷，延长整个传动链的使用寿命。从啮合特性来说，这款链轮的齿形设计保证了链条啮入、啮出的时候是平滑过渡的，不会出现刚性冲击，运转时的噪音比非标齿形的链轮低很多，适合用在对噪音控制有一定要求的车间内部输送设备上。安装的时候需要注意，两个配对链轮的端面要尽量保持在同一平面内，轴向偏移量不能超过允许范围，否则会加速链条和链轮齿侧的磨损，这款链轮的轮毂端面做了平整的加工基准面，安装时可以靠紧轴肩定位，很容易就能保证安装的对中精度。另外，链轮的齿面部分没有做多余的减重孔设计，避免减重孔边缘出现应力集中，整体结构更适合中等载荷、长期连续运转的工况，不管是做新设备的设计选型参考，还是做现有设备的备件替换建模，这个结构都能直接对应实际的加工要求，不需要做过多的结构调整就能导出工程图用于生产加工。
