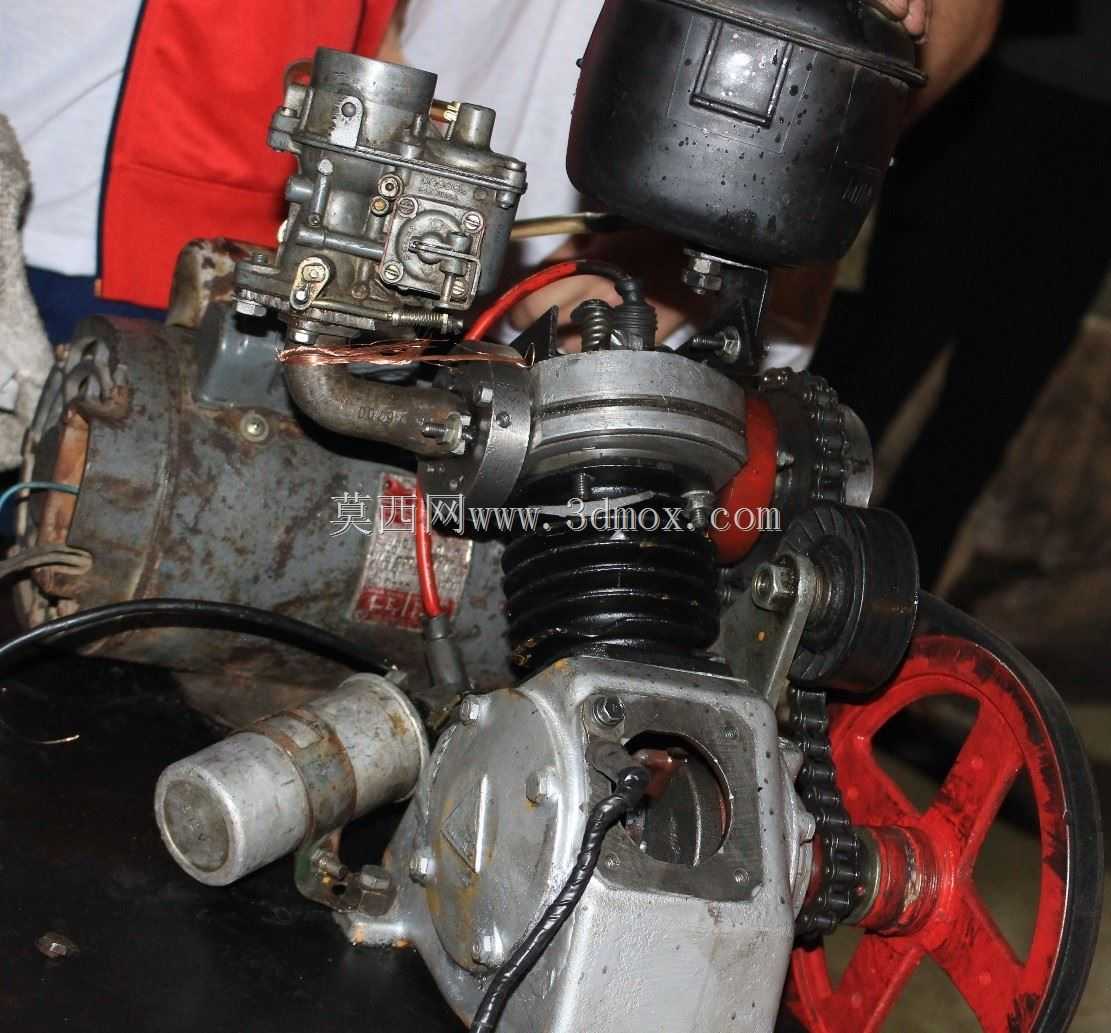

单缸旋转阀配气动力装置结构设计

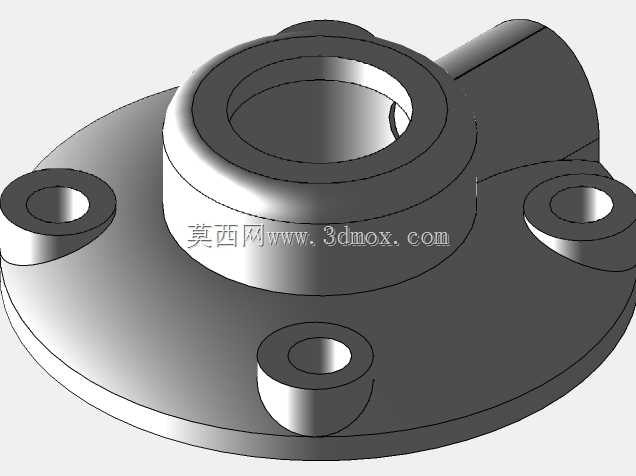

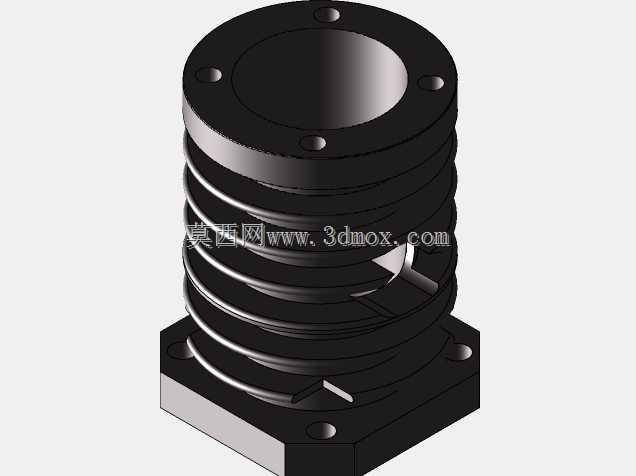

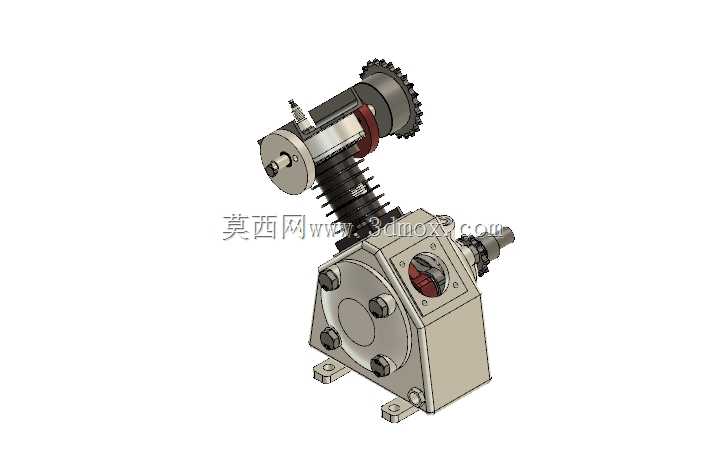

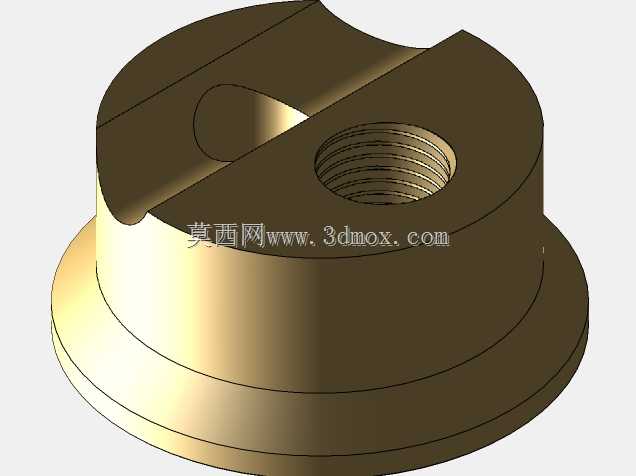

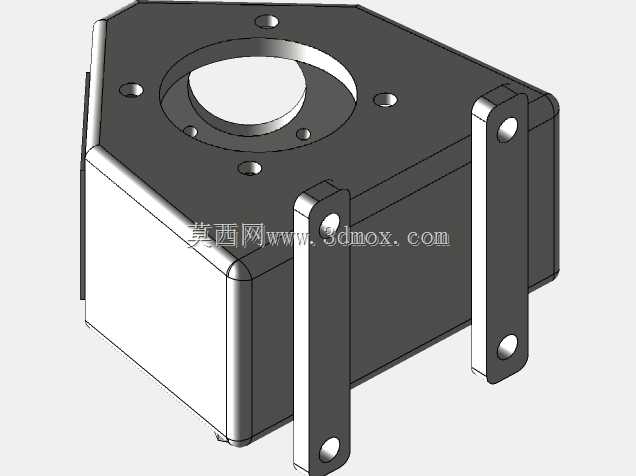

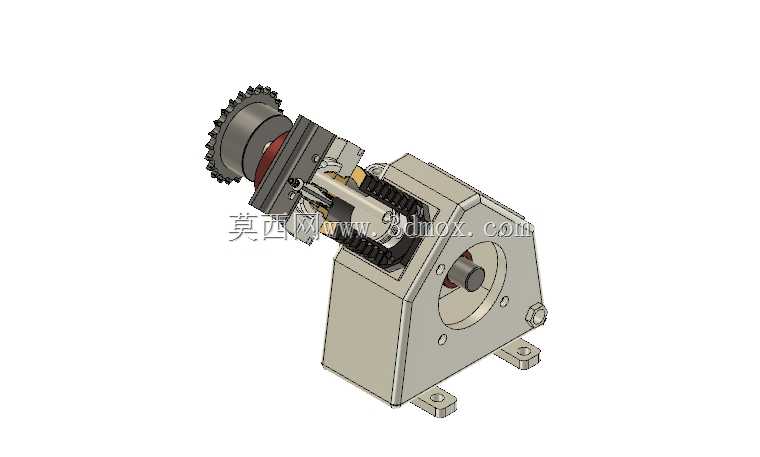

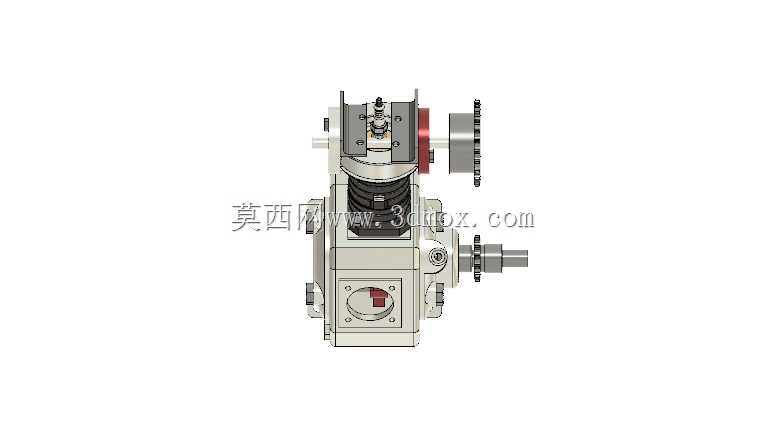

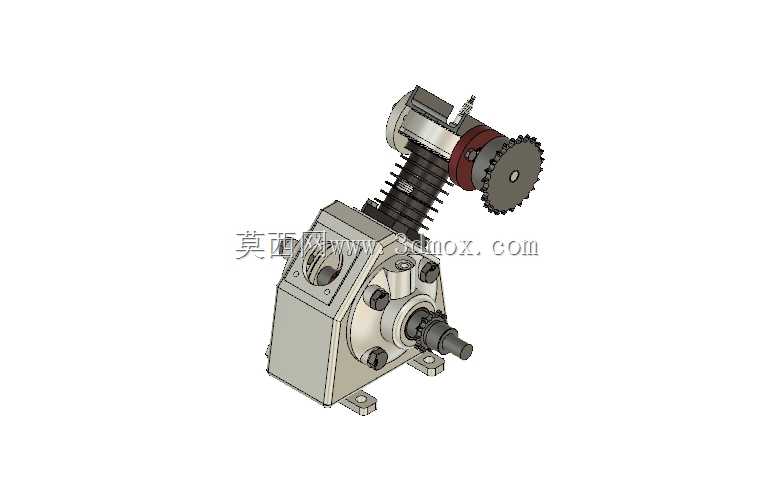

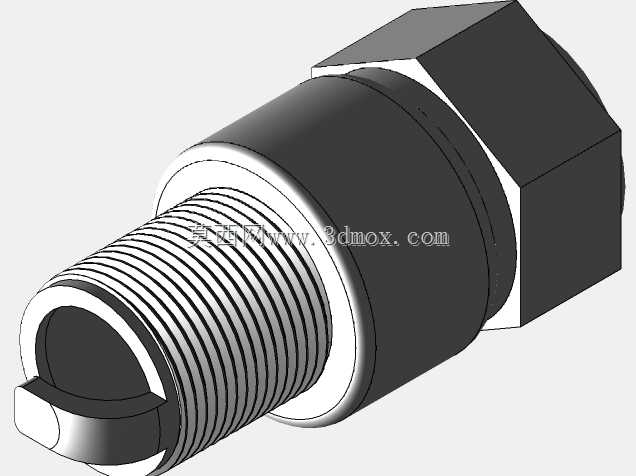

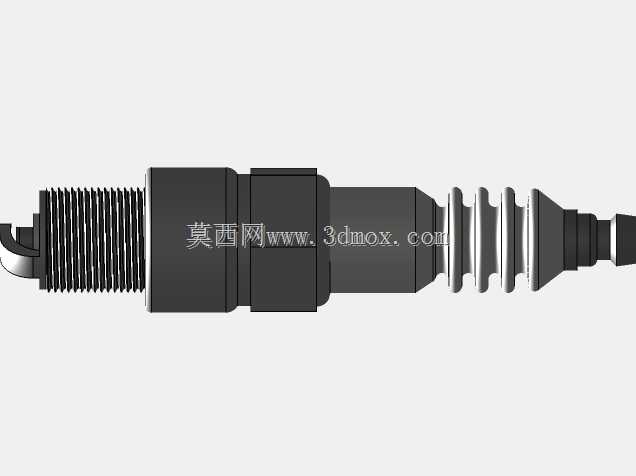

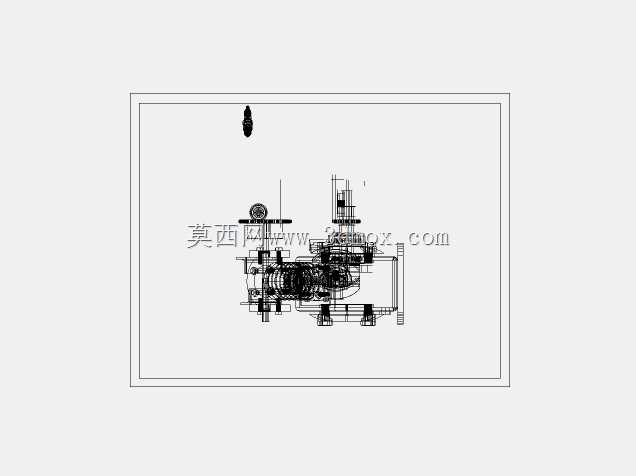

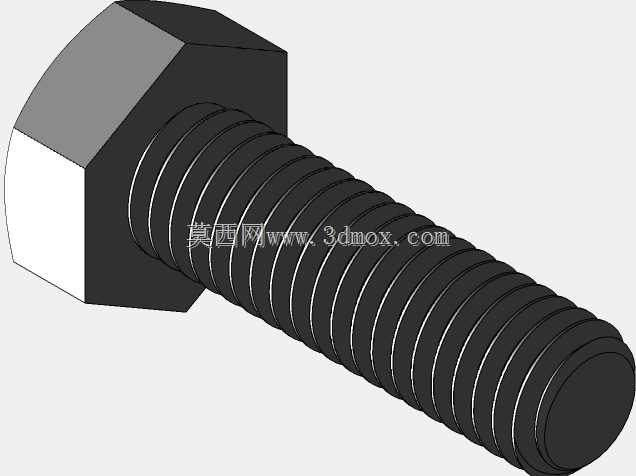

　　这套动力装置采用旋转阀替代传统顶置凸轮轴配气结构，核心应用场景覆盖小型通用动力、实验教学教具、轻型越野摩托改装动力等领域，区别于常规往复式气门发动机，其配气动作依靠带气道的旋转阀芯同步曲轴转速完成进排气切换，从根源上消除了气门往复运动的惯性阻力与气门弹簧谐振失效风险，在高转速区间的进排气效率优势明显。从结构设计逻辑来看，整机采用分体式铝制曲轴箱布局，下箱体集成主轴承座与安装支脚，上箱体预留缸套定位止口与润滑油道，曲轴输出端采用锥面配合平键传动，可直接对接离合器或减速箱输入轴，安装支脚的四个通孔采用跨距对称设计，适配通用小型动力的机架安装孔位，无需额外制作转接支架即可完成固定。缸体部分采用散热鳍片一体式结构，

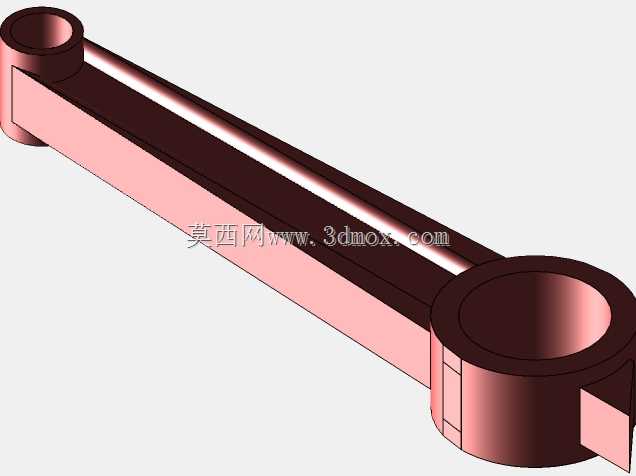

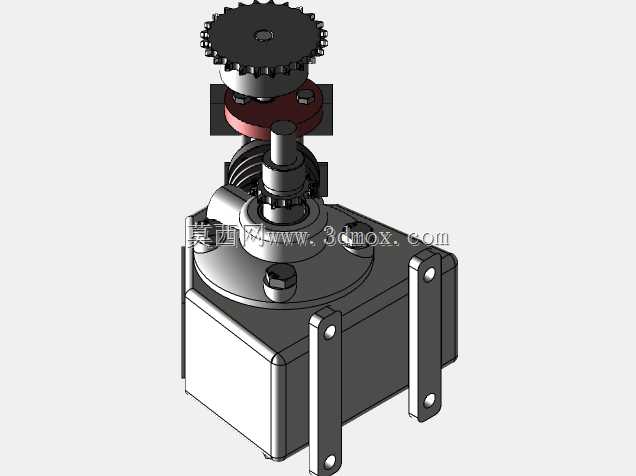

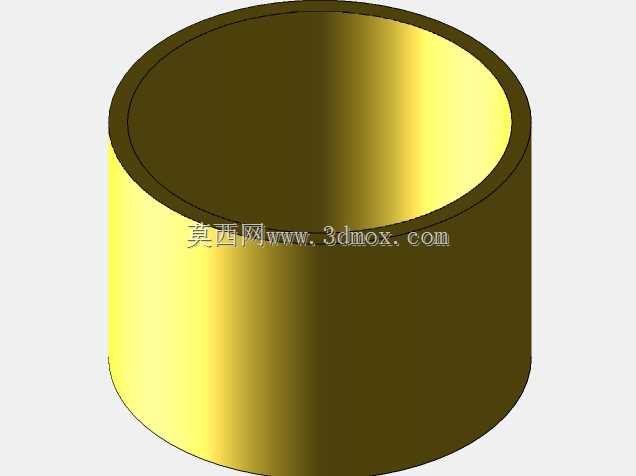

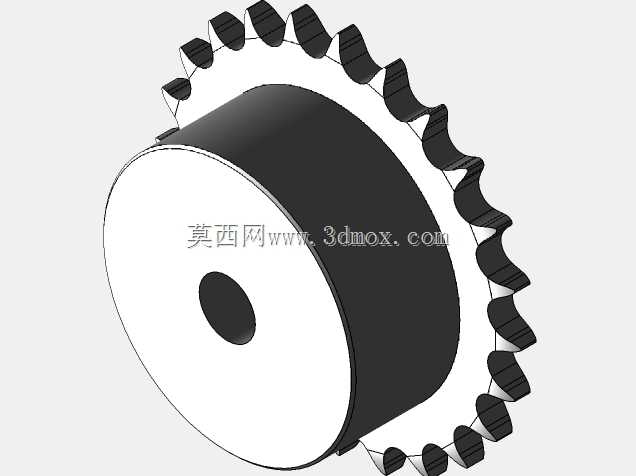

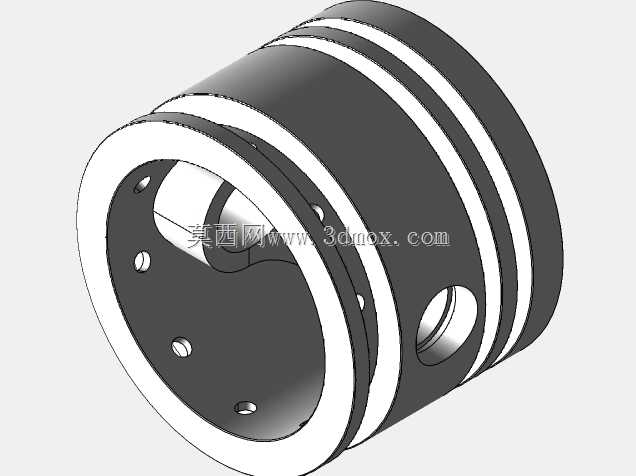

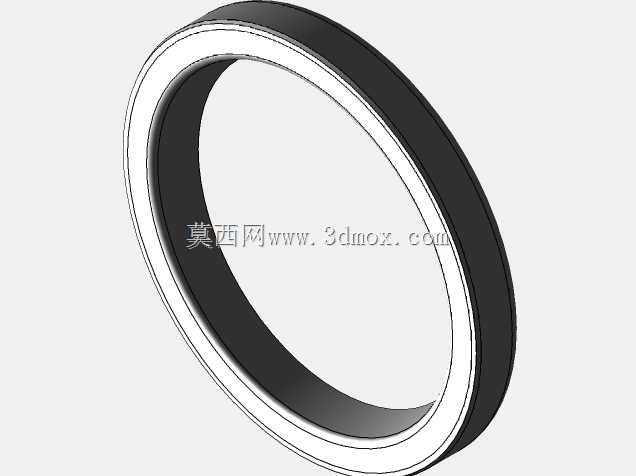

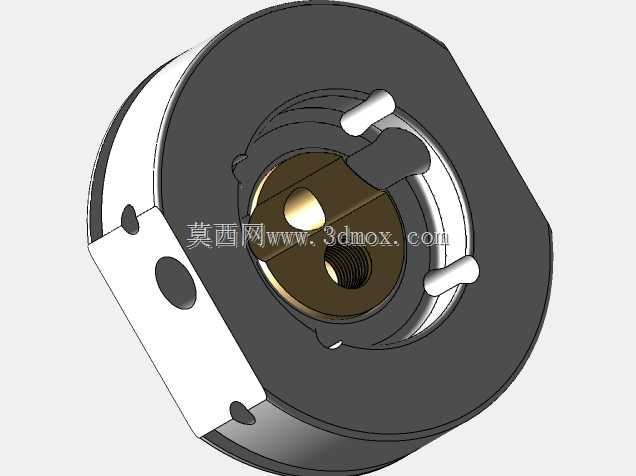

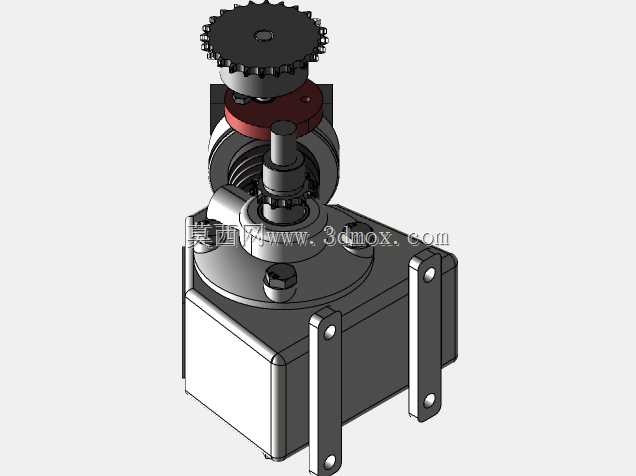

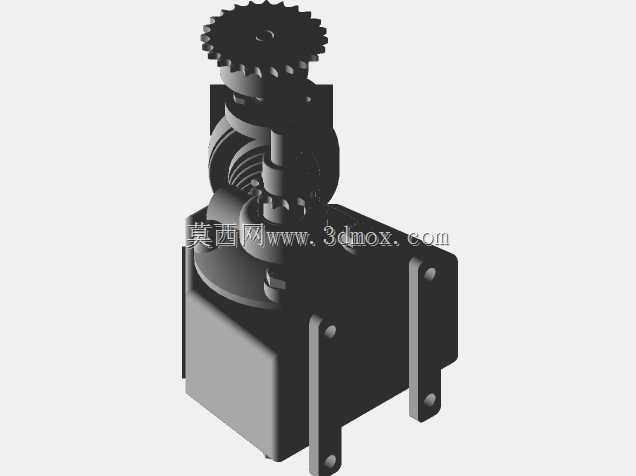

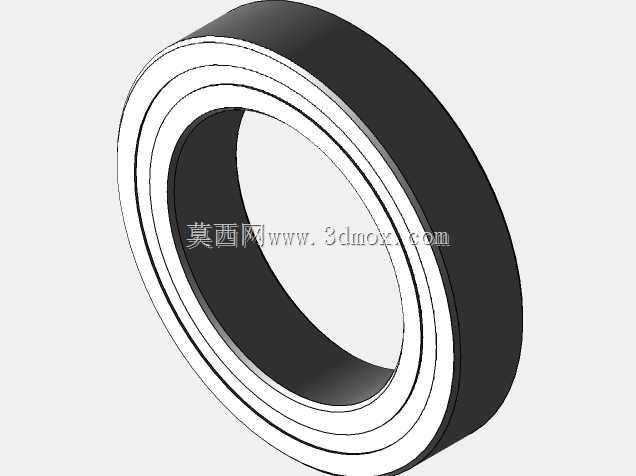

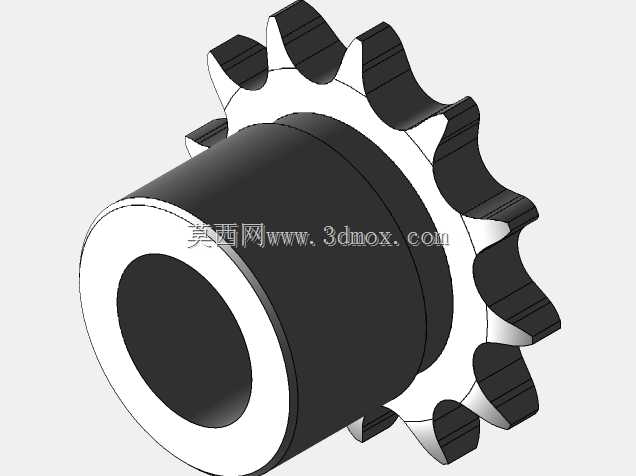

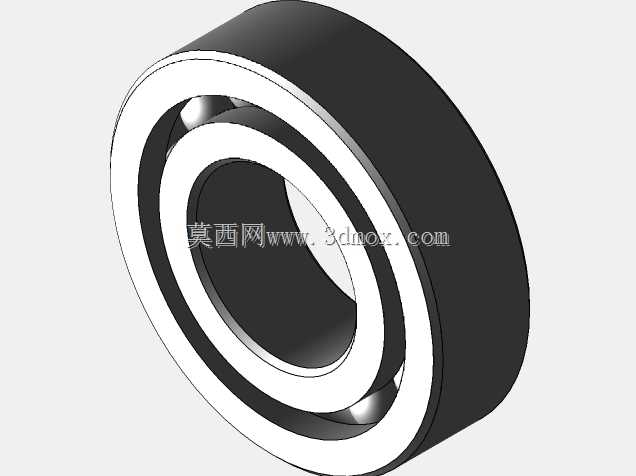

　　鳍片间距根据风冷散热需求设置为6mm，兼顾散热面积与铸造工艺可行性，缸套与缸体采用过盈配合压装，顶部的旋转阀组件通过链轮与曲轴正时链轮连接，传动比设置为2:1，保证阀芯每旋转一周对应曲轴完成四个冲程循环，阀芯与阀座之间采用间隙配合搭配密封环结构，避免高温工况下出现卡滞或漏气问题。活塞组件采用筒形活塞设计，搭配两道气环一道油环，活塞销采用全浮式配合，连杆大头采用剖分式结构搭配轴瓦，可在不拆解曲轴箱的情况下完成活塞连杆组的检修维护。整机的安装边界需要注意输出轴端的轴向预留空间，链轮侧需要预留链条张紧机构的安装位置，缸体顶部的旋转阀驱动端需要预留30mm的检修空间，避免安装后无法完成阀芯间隙调整。从实际使用角度出发，

　　这类旋转阀结构的发动机在高转速运转时的配气噪音远低于传统气门结构，没有气门拍击的异响，同时旋转阀的气道截面可以根据进排气需求做流线型优化，相比传统气门的环形流通截面，进气阻力降低约18%，在小排量高功率输出的场景下适配性更强。建模过程中对曲轴的平衡块做了简化处理，保留了核心的配重轮廓，实际生产中需要根据活塞连杆组的往复质量做动平衡校准，旋转阀的驱动链轮采用小节距滚子链传动，张紧方式推荐采用弹簧式自动张紧，避免链条松弛导致正时偏差。整机的润滑方式采用飞溅润滑，曲轴箱底部预留油池空间，连杆大头的甩油勺在运转时将润滑油甩至缸壁、轴承、旋转阀配合面等位置，无需额外设置机油泵，简化了整机结构，降低了故障点。需要注意的是，

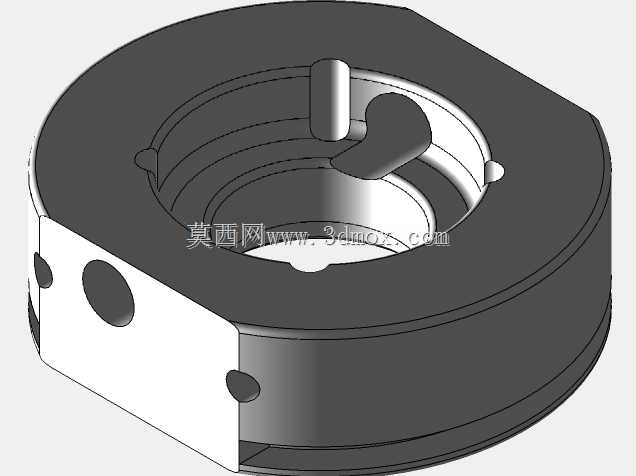

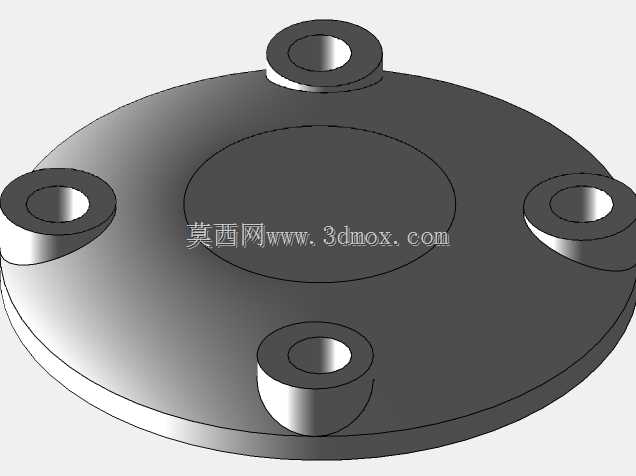

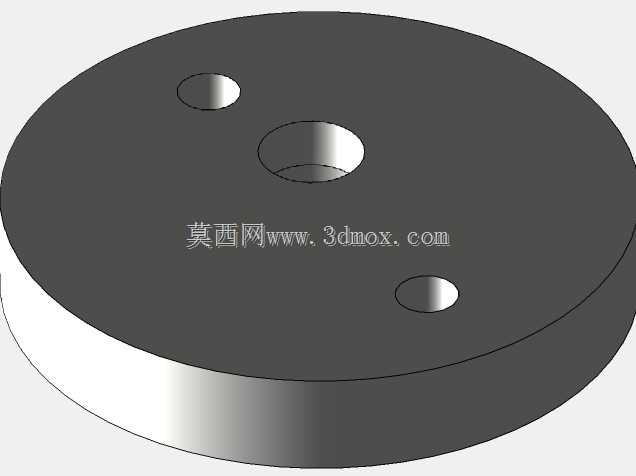

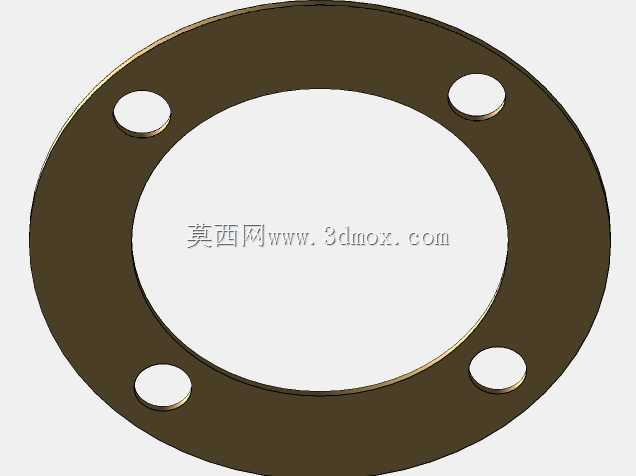

　　旋转阀与缸盖的配合面需要做高温耐磨处理，常规铝合金材质在长期高温摩擦下容易出现磨损凹陷，导致密封失效，建模时预留了0.2mm的涂层厚度空间，可采用阳极氧化或喷涂耐磨陶瓷涂层提升使用寿命。进排气接口设置在旋转阀的侧方，接口采用通用的法兰连接结构，可直接对接小型化油器或电喷节气门体，排气侧可直接对接通用小排量消音器，无需定制转接法兰。整机的重心位置靠近曲轴安装平面，安装后整机振动幅度控制在合理区间，适合搭载在对重量和体积有严格要求的轻型动力设备上。
