SAE标准赛车制动踏板总成结构设计

　　这套制动踏板总成是面向方程式赛车、大学生方程式赛事打造的制动操作执行机构，完全遵循SAE相关车辆制动系统设计规范开发，核心作用是将驾驶员脚部施加的制动力传递至液压制动回路，实现车辆行驶过程中的减速与驻车制动需求。在赛事应用场景中，制动系统的响应速度、踏板脚感一致性、安装可靠性直接决定赛车的圈速表现与行驶安全，这套总成在设计阶段就充分考虑了赛事工况下的高负荷使用需求，所有受力部件均经过受力路径优化，避免极限制动工况下的结构形变影响制动力传递效率。

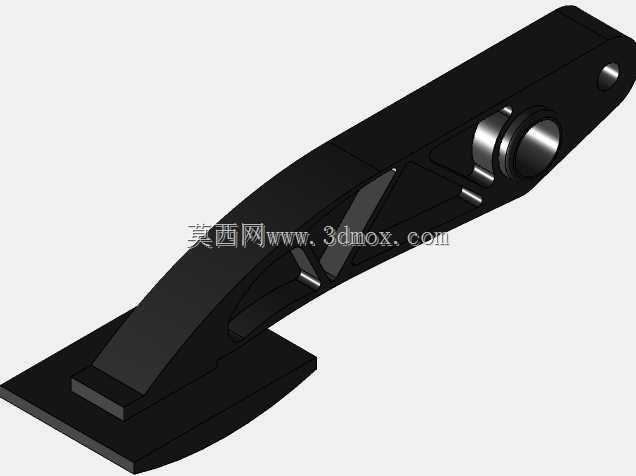

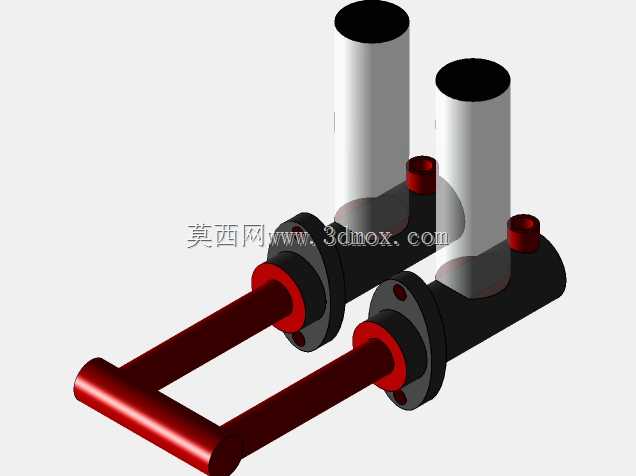

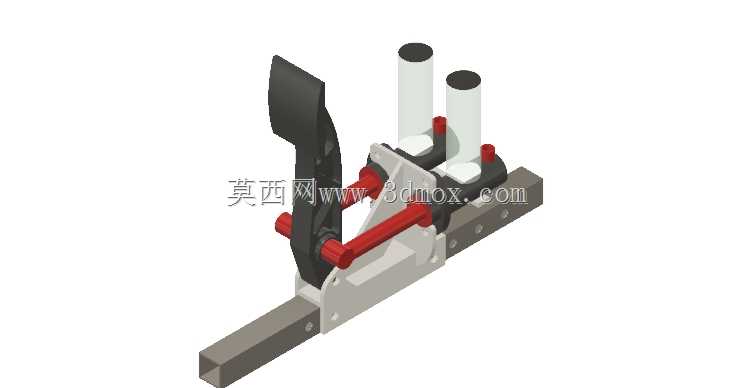

　　从实际功能特性来看，这套总成集成了制动踏板臂、双腔制动总泵安装座、安装固定导轨、推杆连接机构几个核心部分，双总泵的布局可以分别对应前后轴制动回路，方便调校人员根据赛道特性、轮胎抓地力水平调整前后制动力分配比例，满足不同驾驶风格车手的踏板反馈偏好。踏板臂采用弧形仿生轮廓设计，踩踏面做了防滑纹理处理，匹配赛车座椅的人机工程学位置，保证车手在佩戴赛车鞋、保持赛车驾驶坐姿时，脚踝可以在最舒适的活动角度范围内完成全行程制动操作，减少长时间驾驶的脚部疲劳感。

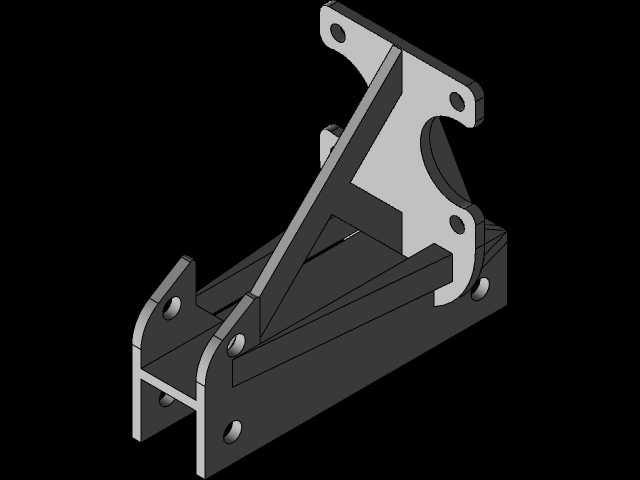

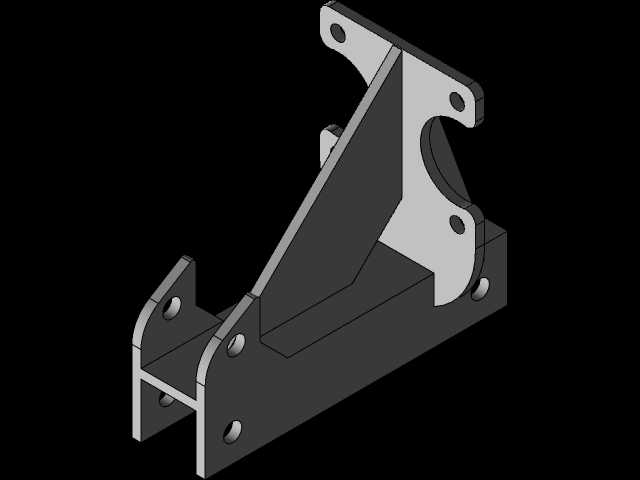

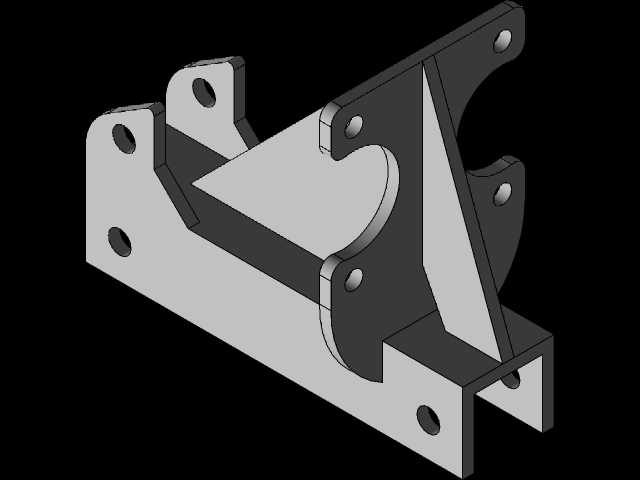

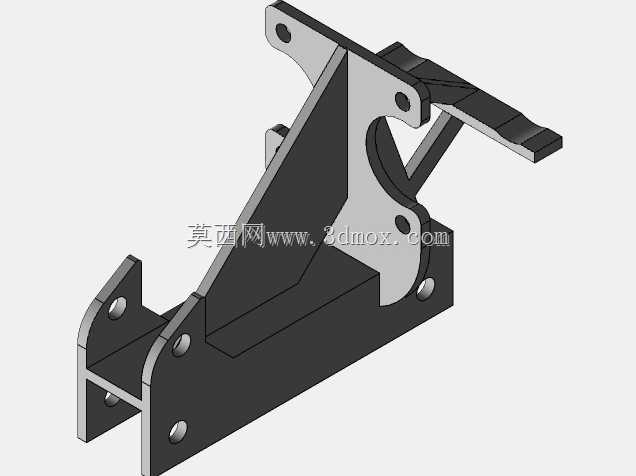

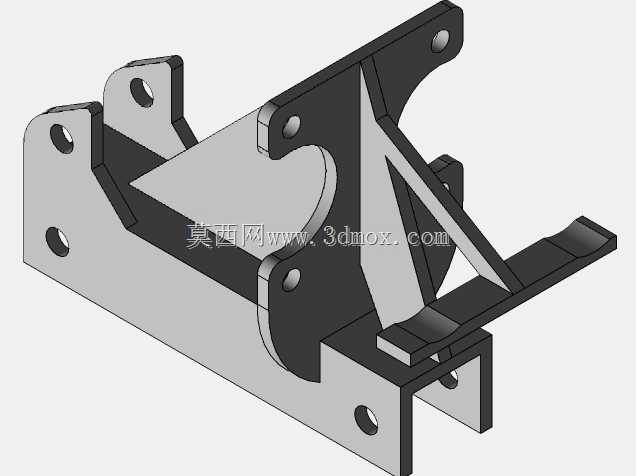

　　设计思路上，整套结构优先考虑轻量化与刚性的平衡，安装基座采用一体化铣削加工的结构形式，减少多余的拼接螺栓连接点，既降低了整体结构重量，又消除了连接间隙带来的踏板虚位问题。总泵安装位预留了不同规格总泵的安装孔位适配空间，可以根据制动系统压力需求更换不同缸径的制动总泵，无需重新加工安装基座。连接踏板与总泵的推杆采用铰接式连接结构，配合自润滑衬套，在踏板摆动过程中可以自动补偿角度偏差，避免推杆承受径向力导致总泵柱塞偏磨，延长制动总泵的使用寿命。

　　安装边界方面，整套总成通过底部的长条型安装导轨与赛车车架前舱的安装横梁连接，导轨上开有等间距的安装固定孔位，可以根据车手的腿长、驾驶坐姿调整踏板总成的前后安装位置，适配不同身高车手的操作习惯。整体横向安装宽度控制在220mm以内，纵向安装深度不超过180mm，踏板全行程范围内的摆动空间预留充足，不会与周边的油门踏板、离合器踏板、车架加强结构产生运动干涉。总泵的出油口位置预留了标准制动硬管的安装空间，方便制动管路的布置与排气操作，踏板臂的极限摆动角度经过校核，在全行程制动时总泵柱塞可以推至额定行程位置，同时不会出现柱塞顶死的情况，保证制动系统可以建立起足够的液压压力，提供充足的制动力矩。

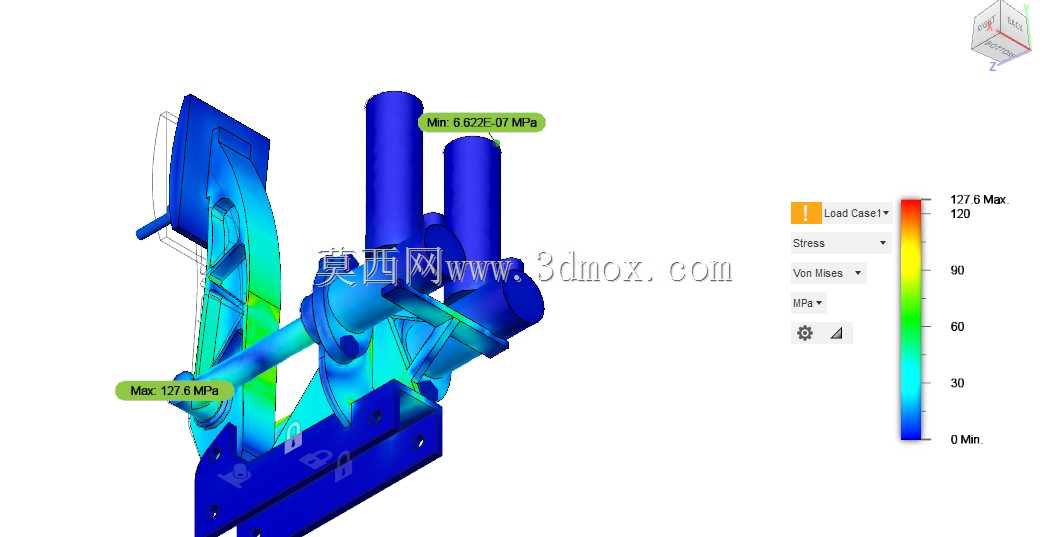

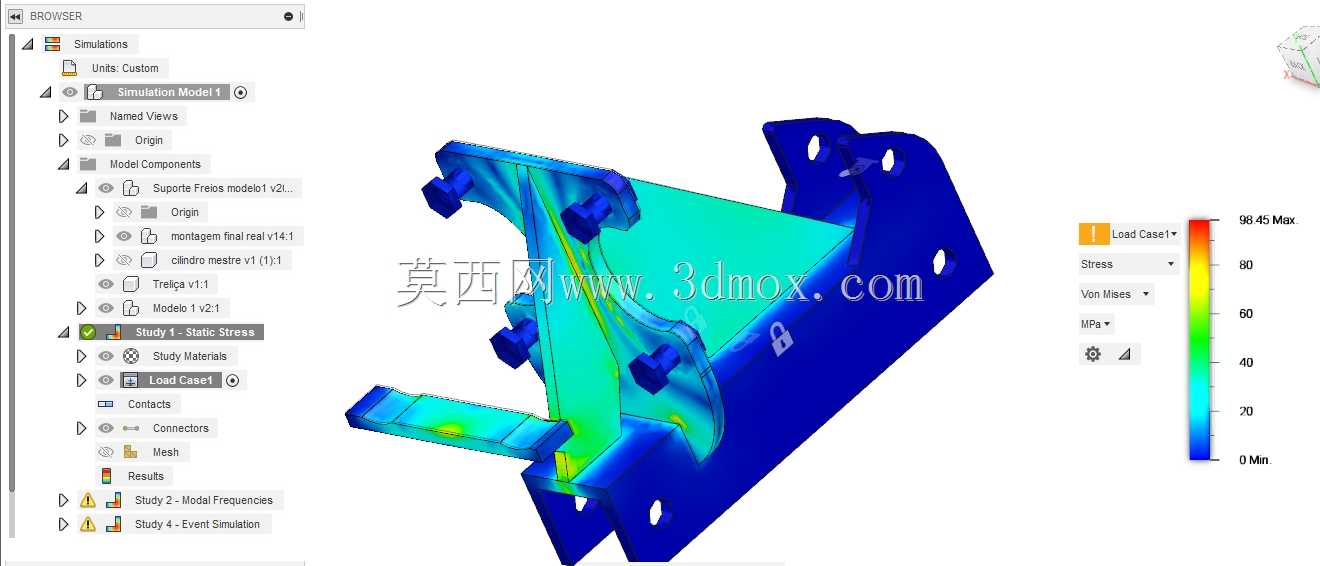

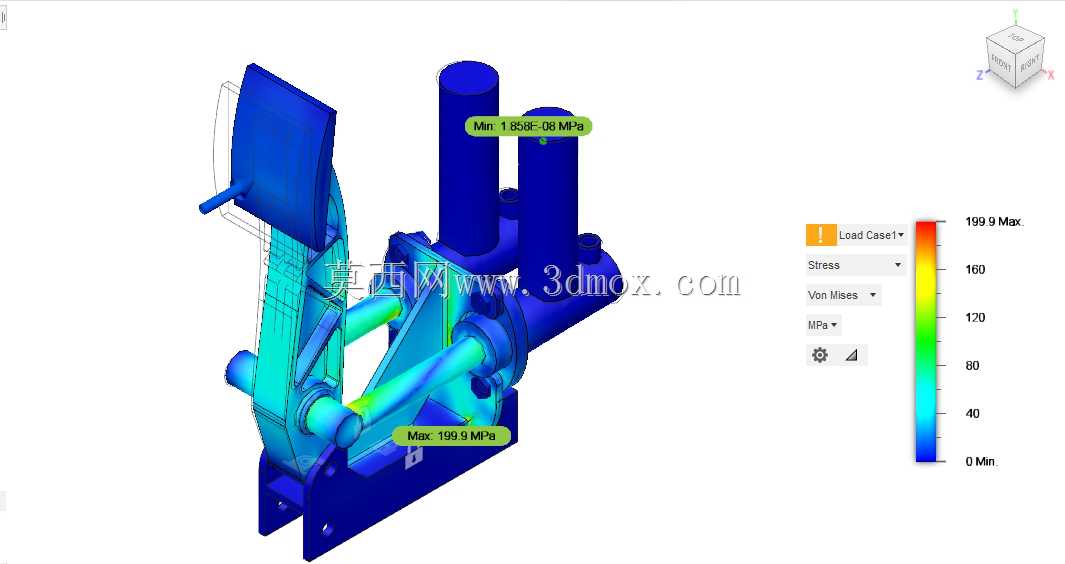

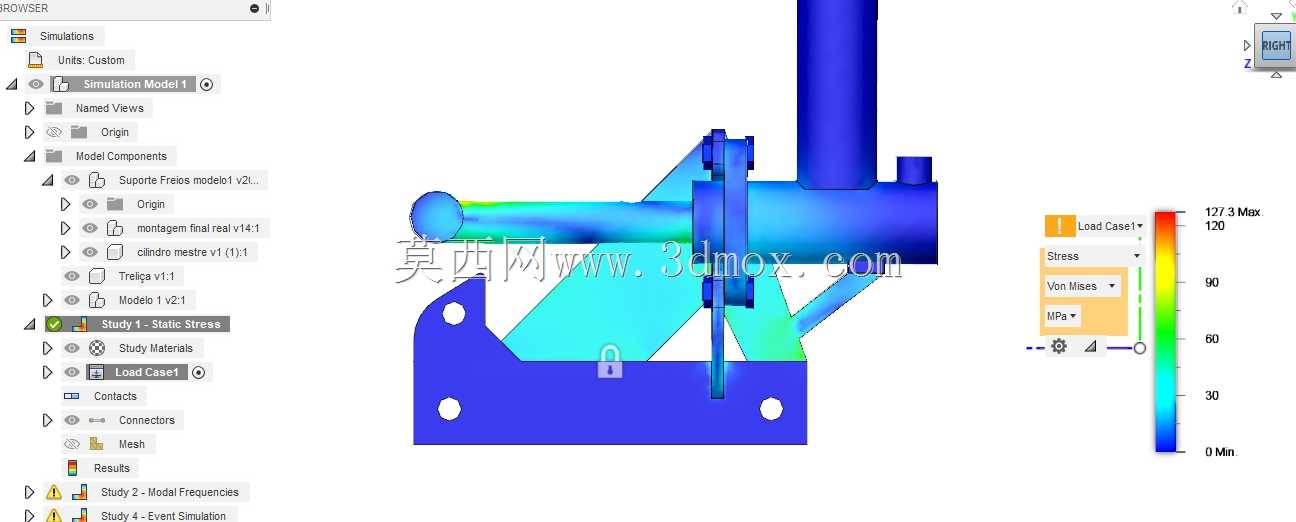

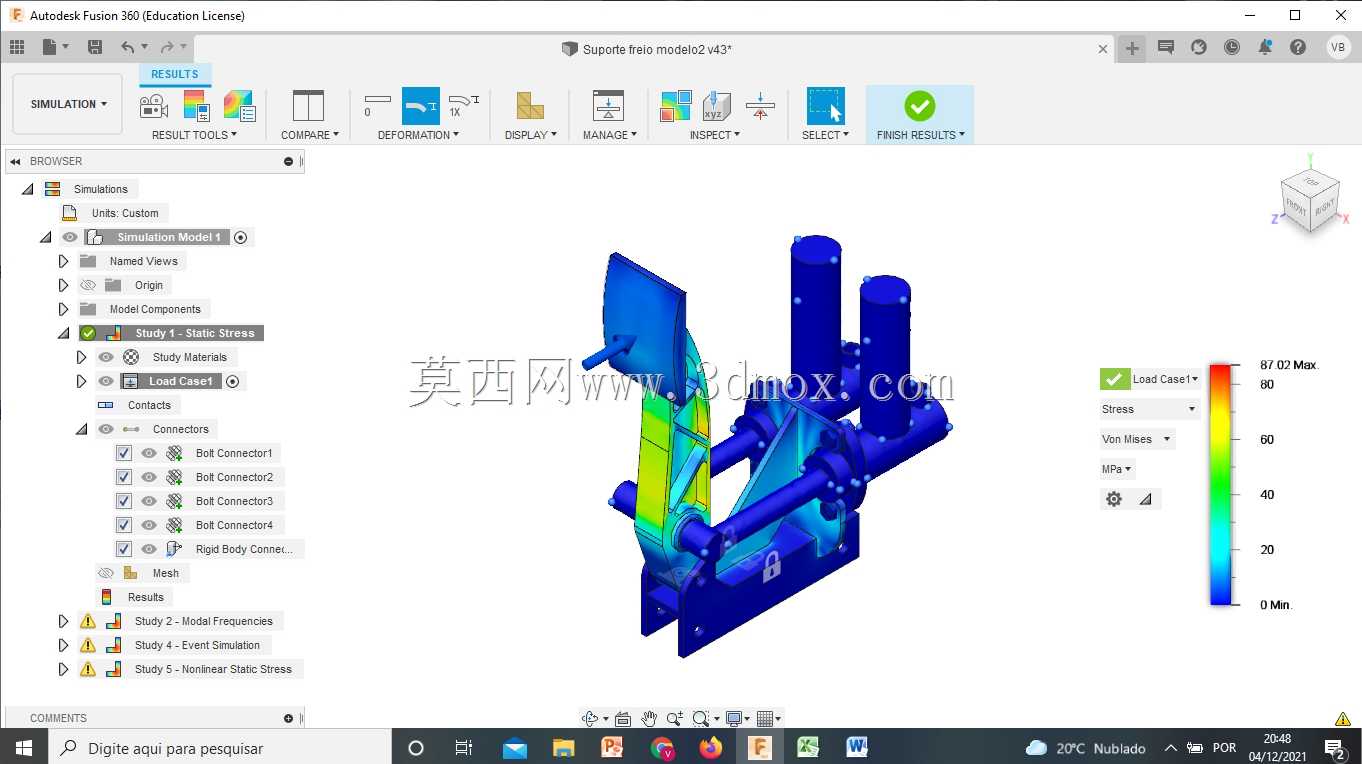

　　在实际装车调校过程中，这套结构的安装基准面经过平面度处理，安装时只需保证导轨与车架安装面贴合锁紧，即可保证踏板摆动平面与总泵柱塞运动方向的平行度要求，降低现场安装的调校难度。受力分析阶段，针对踏板臂、安装基座、推杆连接点这些高应力区域，都做了圆角过渡处理，减少应力集中问题，能够承受1500N以上的极限踏板力输入，满足赛事中紧急制动的高强度使用需求，不会出现结构断裂、形变超标的问题。
