立式液压起重承载千斤顶结构设计

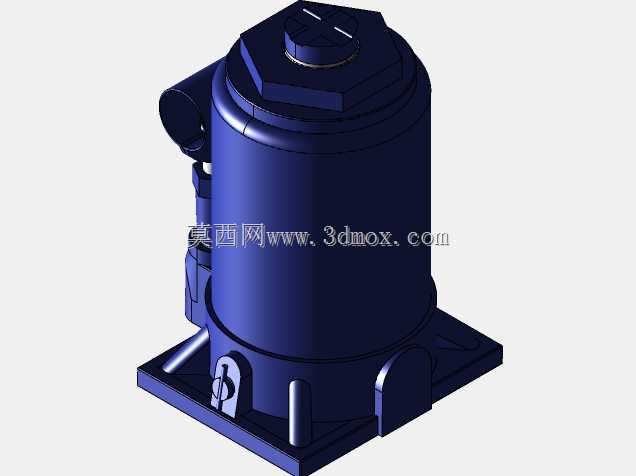

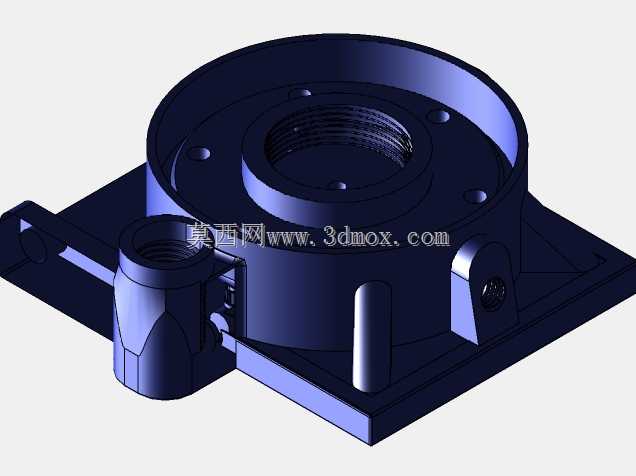

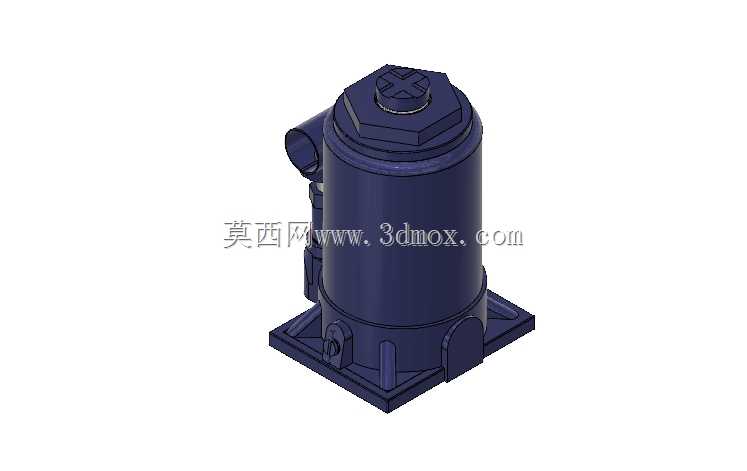

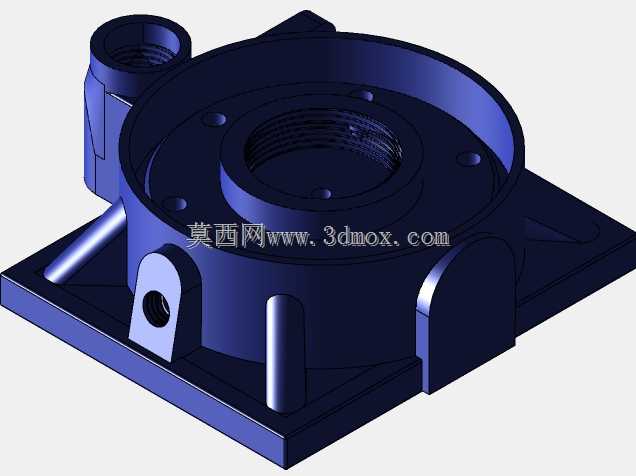

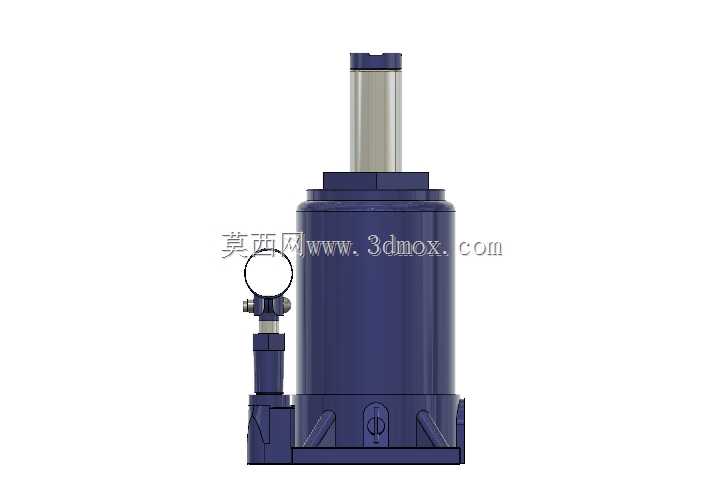

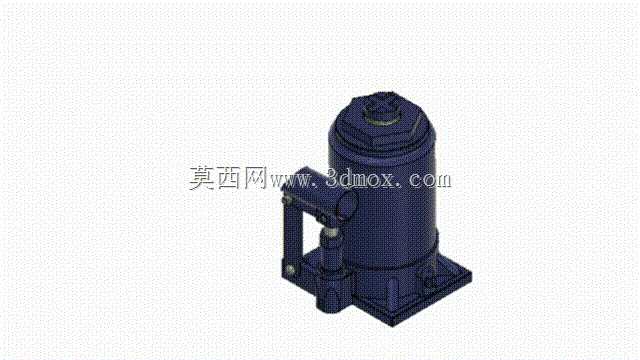

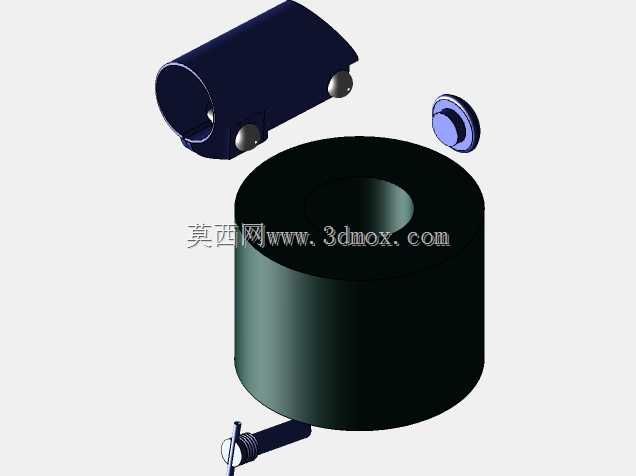

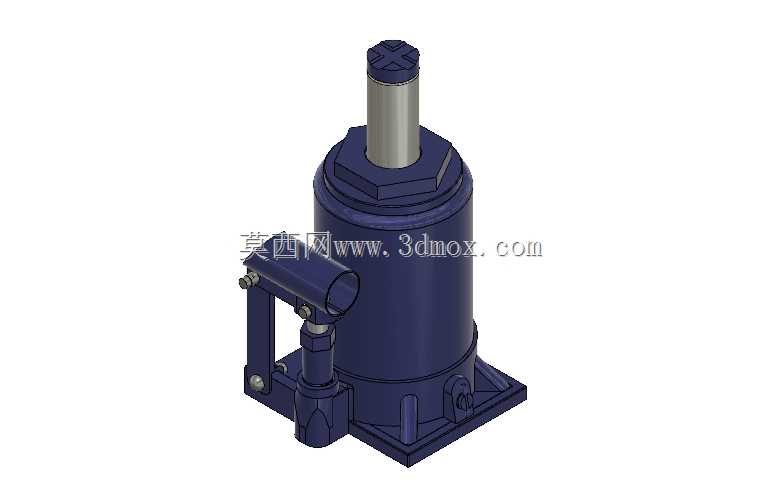

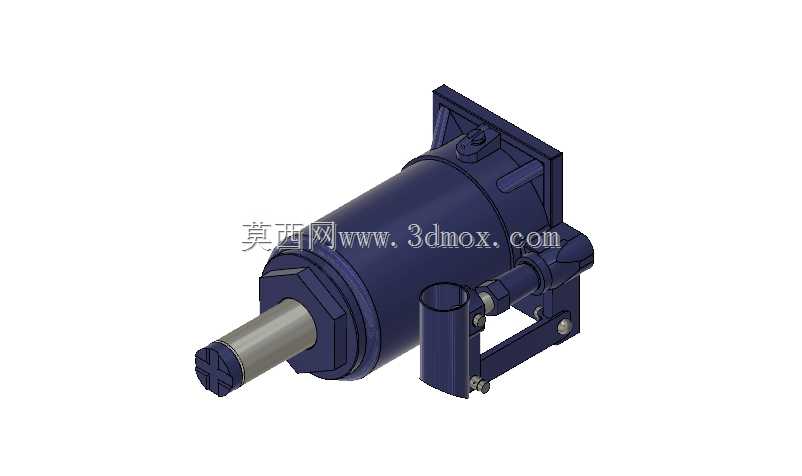

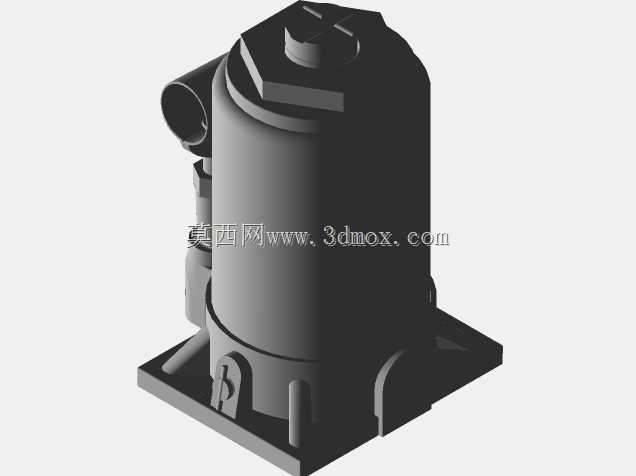

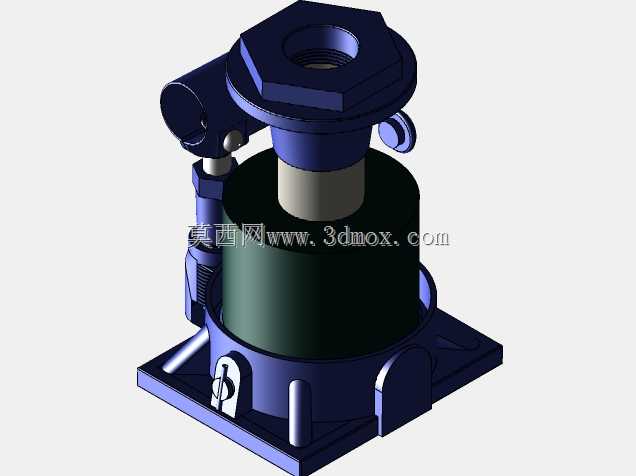

　　在商用车维保、小型设备安装、重型构件临时调平这类作业场景里，立式液压千斤顶是一线作业人员最常接触的手动液压承载工具，不同于剪式、卧式的同类产品，这类立式瓶式结构的千斤顶在垂直方向的空间利用率更高，同等额定载荷下的自身重量控制更优，适合放在随车工具包、流动维修作业箱内携带，应对突发的车辆换胎、设备移位调平需求。从结构设计逻辑来看，这款立式液压千斤顶采用一体化铸钢底座作为承载基础，底座底部做了加宽的方形支撑边，作业时可以分散垂直方向的压应力，避免在软质地面、环氧地坪上出现底座下陷、侧倾的风险，底座与主油缸筒采用过盈配合加焊接密封的连接方式，相比螺纹连接的结构，长期承受交变载荷时的密封可靠性更高，

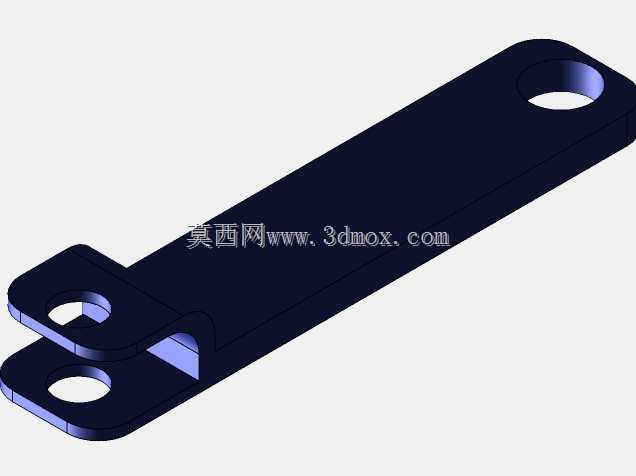

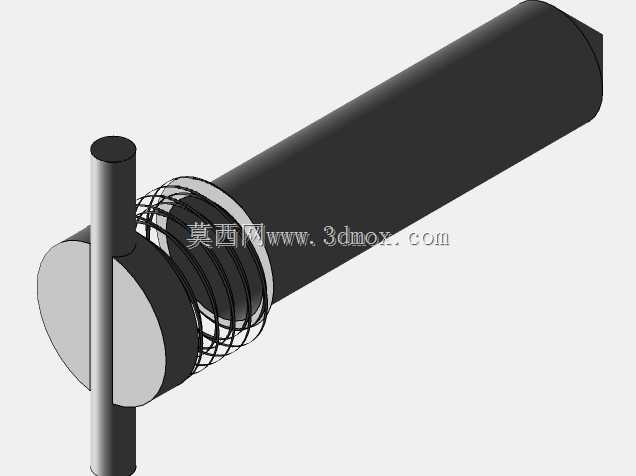

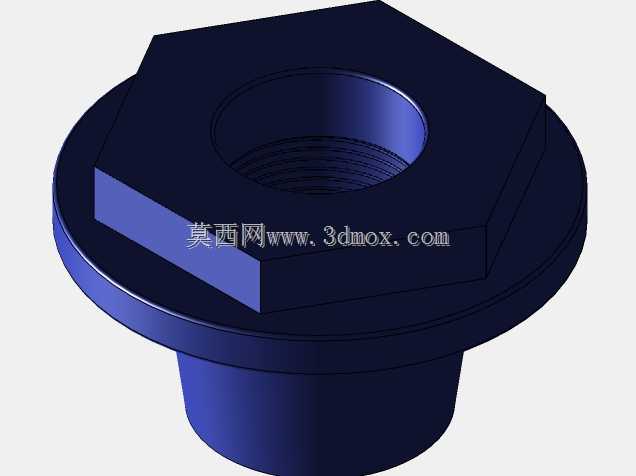

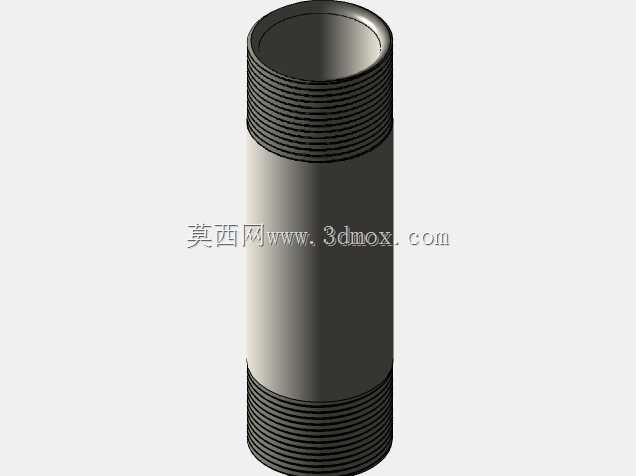

　　不会因为频繁的顶升回落出现油缸松动漏油的问题。主油缸作为核心的承压部件，内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.8以内，减少柱塞上下运动时的密封件磨损，延长整套液压系统的无故障使用周期，油缸顶部的端盖集成了溢流保护结构，当顶升载荷超过额定承载上限时，溢流阀会自动开启泄油，避免柱塞超行程伸出或者油缸超压爆裂，从结构层面保障作业安全。侧面的手动泵体与主油缸采用集成式油路设计，没有额外的外接油管，减少了液压油泄漏的点位，泵芯与手动压杆的连接位置做了万向铰接结构，作业时压杆可以在一定角度范围内摆动，不需要操作人员完全正对千斤顶站位，在车底、设备夹缝这类狭窄作业空间里操作更灵活。柱塞杆的表面做了硬铬镀层处理，硬度达到HRC60以上，

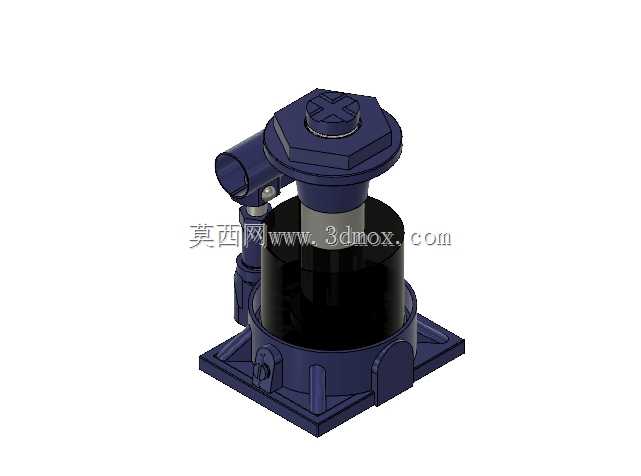

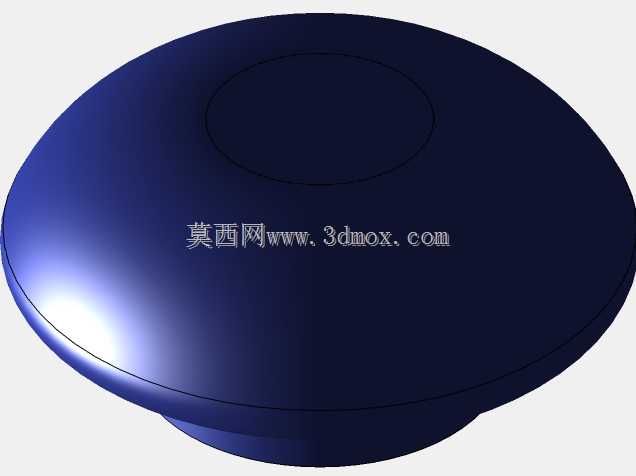

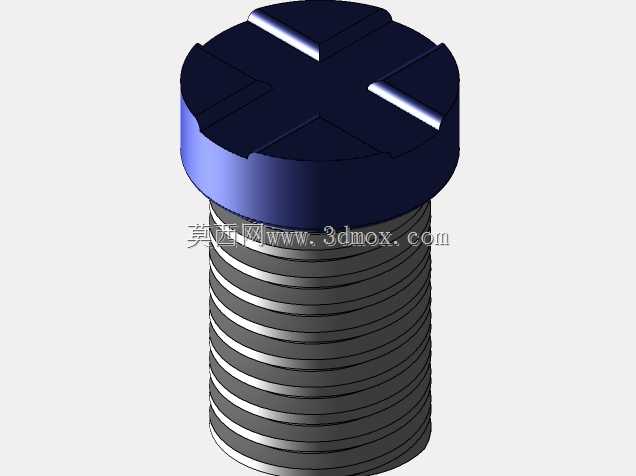

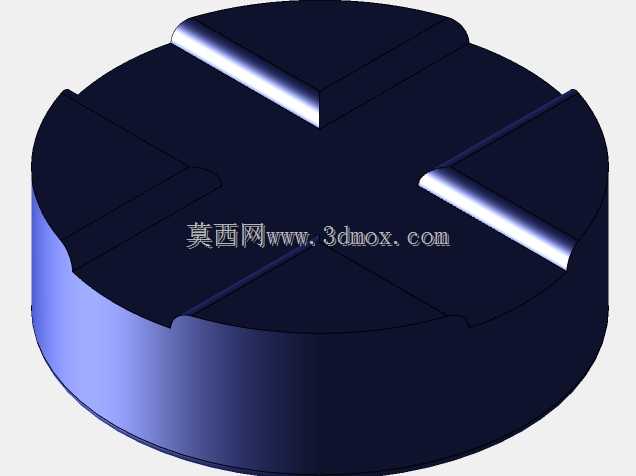

　　既可以抵抗顶升过程中磕碰带来的表面损伤，也能降低表面粗糙度，减少油封的摩擦阻力，柱塞顶部的承载帽做了防滑齿槽结构，与被顶升构件的金属表面接触时可以增大摩擦力，避免顶升过程中出现构件滑移脱落的问题，承载帽与柱塞顶端采用活动连接，可以根据被顶升面的倾斜角度做小幅度的自适应偏转，保证承载面始终完全贴合，避免局部应力集中损坏柱塞或者被顶构件。从安装边界和外形尺寸来看，这款千斤顶的最低闭合高度控制在较低水平，可以伸入底盘较低的乘用车、小型设备的底部间隙，不需要额外垫高底座就能完成初始对位，最大顶升行程覆盖常规维保作业的顶升高度需求，从车辆轮胎离地更换到设备底部减震垫安装的高度要求都能满足，整体外径尺寸控制合理，

　　在多台千斤顶同步使用做构件多点位支撑时，不会出现相邻设备干涉的问题。在实际功能设计上，卸油阀设置在泵体侧面的易操作位置，采用锥形密封结构，只需要用配套的压杆端头逆时针旋转很小的角度就能缓慢开启卸油，控制柱塞回落的速度，不会因为卸油速度过快导致被顶升构件突然下坠，作业人员可以根据实际需求精准控制回落节奏，在设备调平、构件对位这类需要微调高度的作业场景里实用性很强。整套液压回路的流道做了圆弧过渡处理，减少液压油流动时的阻力损失，手动压杆的力臂长度经过优化，在额定载荷下操作人员的手动作用力控制在人体工程学合理范围内，不需要借助加力杆就能完成顶升作业，降低长时间作业的劳动强度。储油腔与主油缸集成在主体结构内部，液压油的储量满足全行程顶升的容量需求，同时预留了热膨胀空间，避免夏季高温环境下液压油膨胀导致的内压异常升高，储油腔的注油口设置在侧面易维护的位置，日常补充更换液压油时不需要拆解主体结构，后期维护成本更低。在结构细节处理上，所有外露的金属部件都做了防锈涂层处理，适合在车间、户外工地、汽修门店这类多粉尘、易接触水汽的作业环境下使用，压杆的连接销做了防脱设计，搬运过程中不会出现零件脱落丢失的问题，底座的边角位置都做了圆角过渡，避免搬运、使用过程中尖锐边角划伤操作人员或者磕碰损坏被接触物件。
