BENDIX-STROMBERG老式化油器结构设计

　　在老式乘用车、小型通用动力机械的燃油供给系统里，化油器是承担燃油与空气按工况匹配混合的核心部件，这款BENDIX-STROMBERG结构的老式化油器，还原了3/4规格传统化油器的完整结构特征，建模过程中省略了非核心的螺栓类紧固件，将结构表达的重心放在腔体流道、操作联动机构、安装接口这些直接影响功能与装配的部分，更方便结构设计从业者快速理解传统化油器的工作逻辑与布局思路。

　　从实际应用场景来看，这类化油器多用于上世纪中后期的小排量乘用车、轻型农用动力机械以及小型固定式发电机组的汽油发动机上，依靠进气行程产生的真空度实现燃油的吸出、雾化，与进入气缸的空气按不同工况的空燃比要求完成混合，不需要额外的电子控制元件，结构可靠性高，对使用维护的技术门槛要求较低，在电子燃油喷射技术普及之前，是汽油发动机燃油供给系统的绝对主流方案。

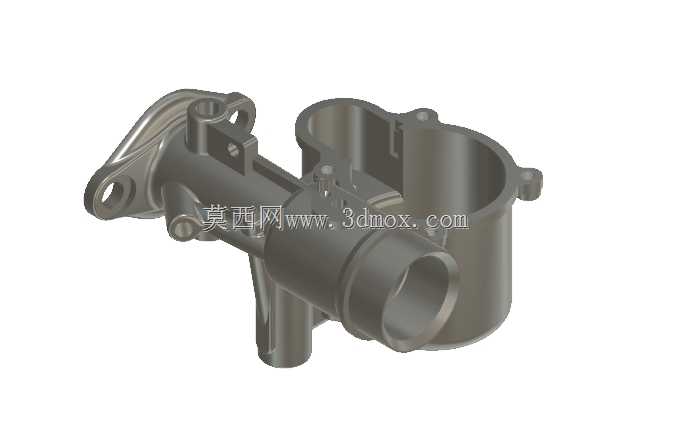

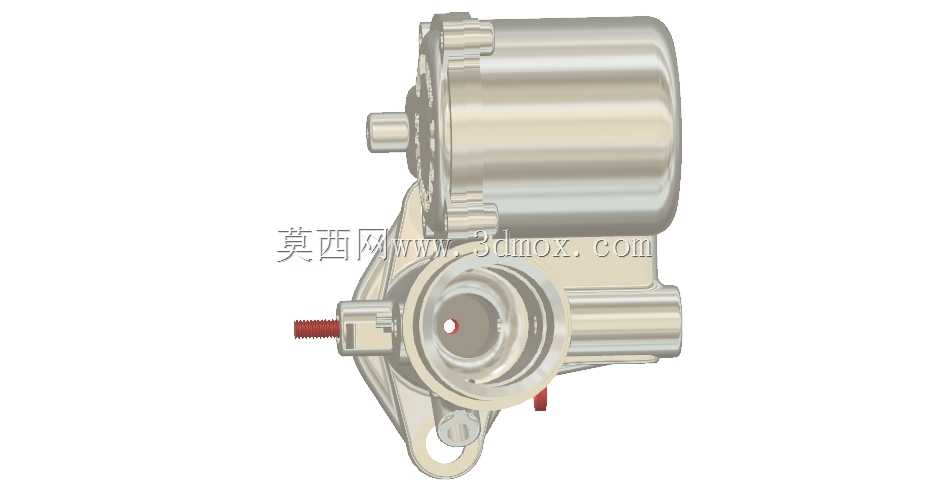

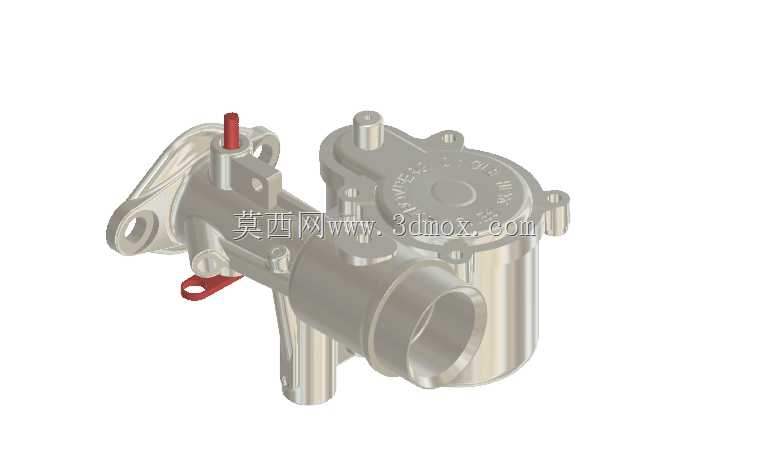

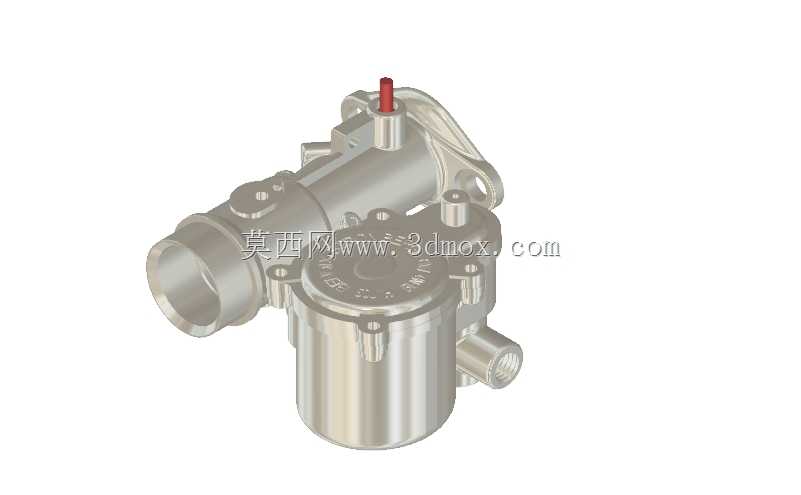

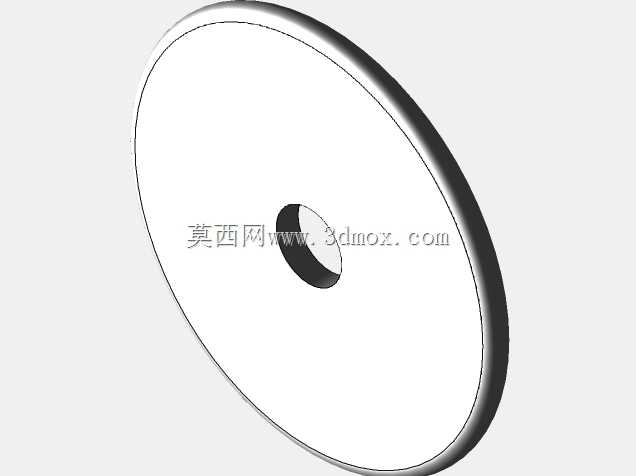

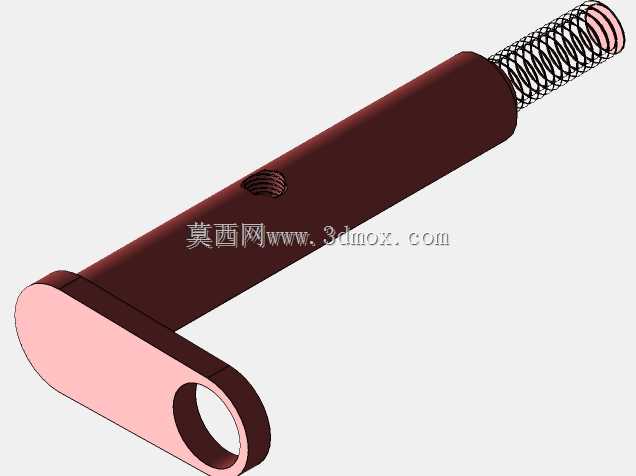

　　从功能特性上看，这款化油器的结构完整覆盖了传统浮子式化油器的核心功能模块：侧面的大口径接口是空气进气端，直接对接空气滤清器后端的进气管道，进气气流在喉口位置形成负压，将浮子室内存储的燃油从量孔吸出，被高速气流击碎雾化后随气流进入进气歧管；顶部带红色标识的杆件是阻风门操作轴，冷启动工况下关闭阻风门可以提升喉口处的真空度，加浓混合气保证低温下的顺利启动；侧面带红色拨杆的结构是节气门的联动摇臂，连接驾驶端的油门操纵机构，通过改变节气门的开度调整进气流通面积，匹配发动机不同负荷下的进气量需求，同时联动燃油量孔的供油调整，实现不同工况下的空燃比匹配；下部的多个管状接口分别是燃油进油接口、怠速供油通道以及曲轴箱通风连接接口，完整还原了实装状态下的所有管路连接位置。

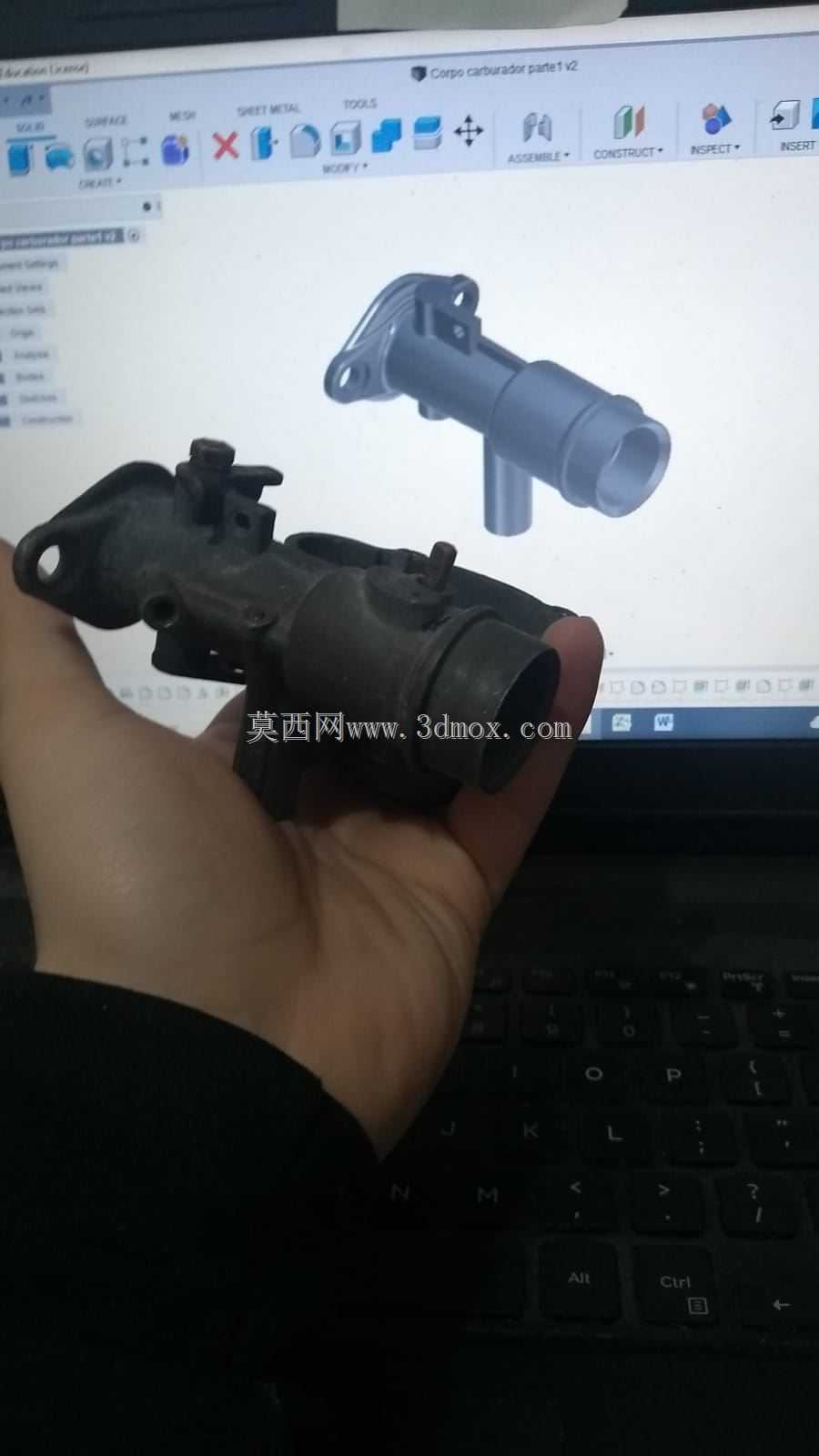

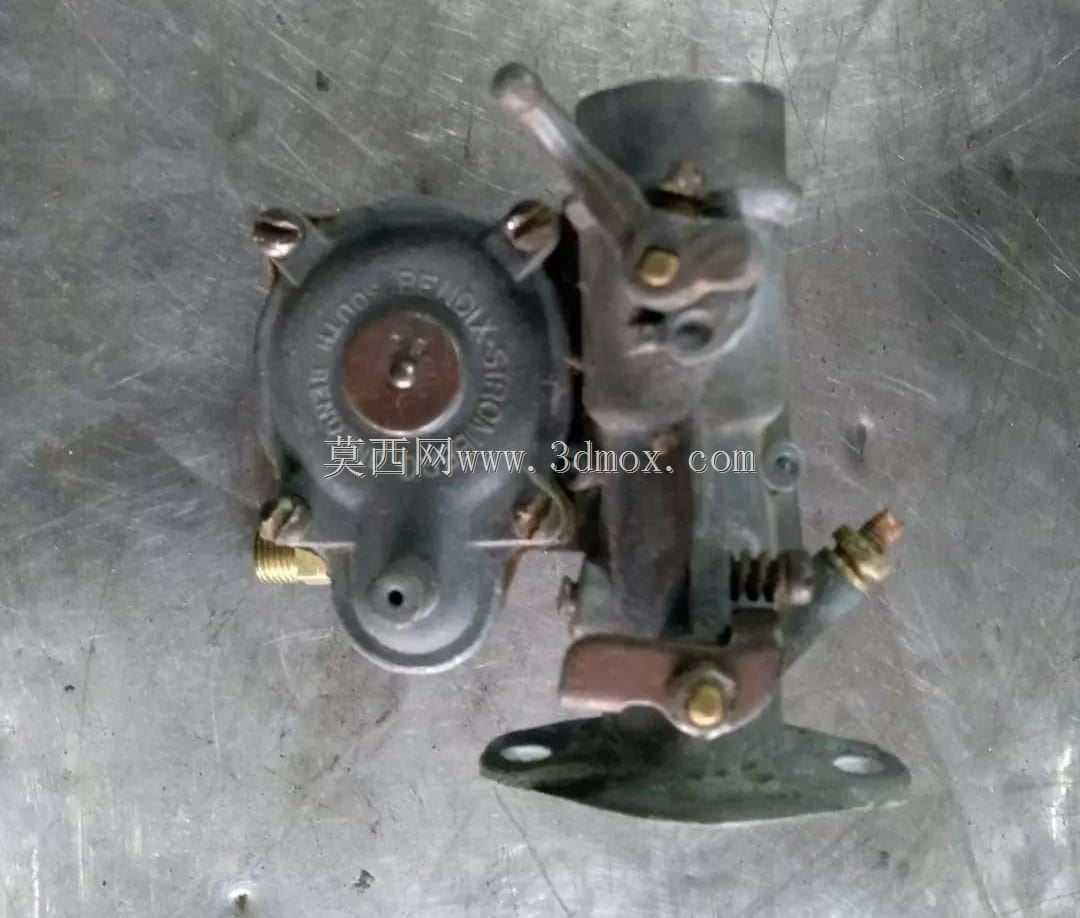

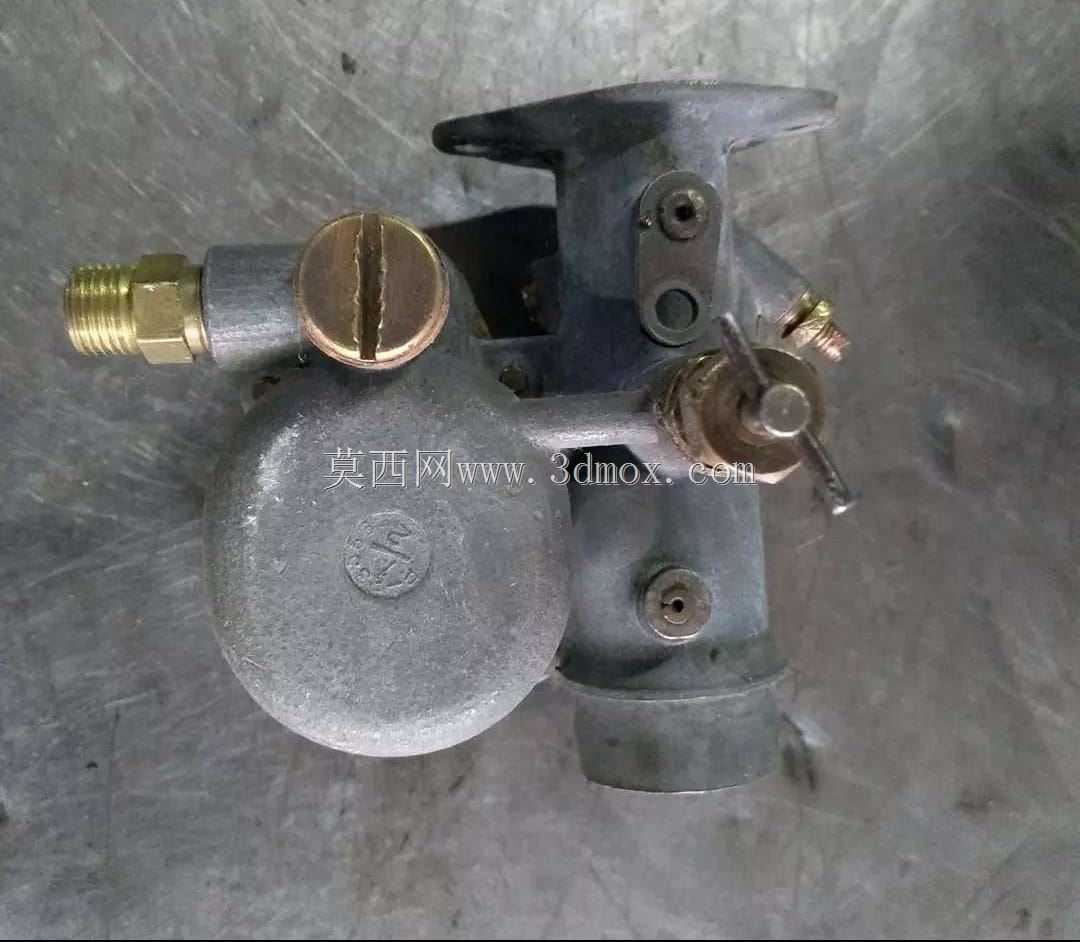

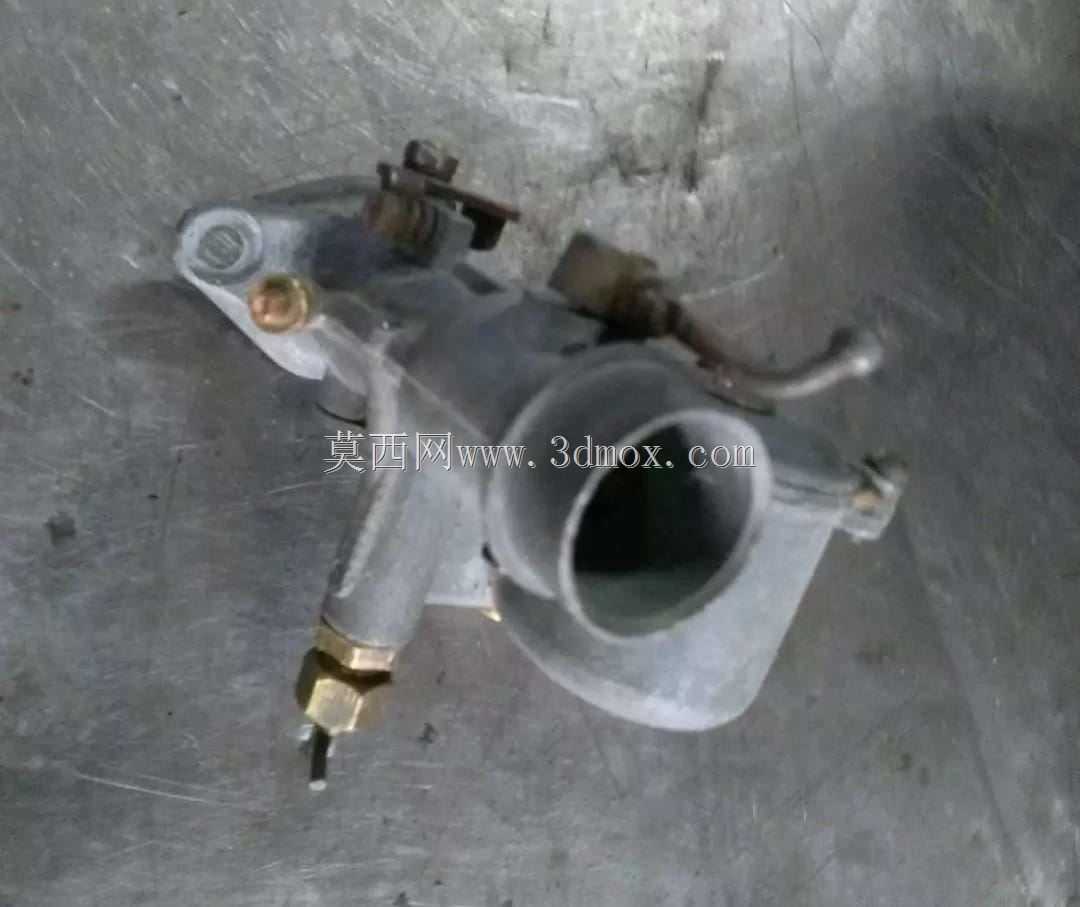

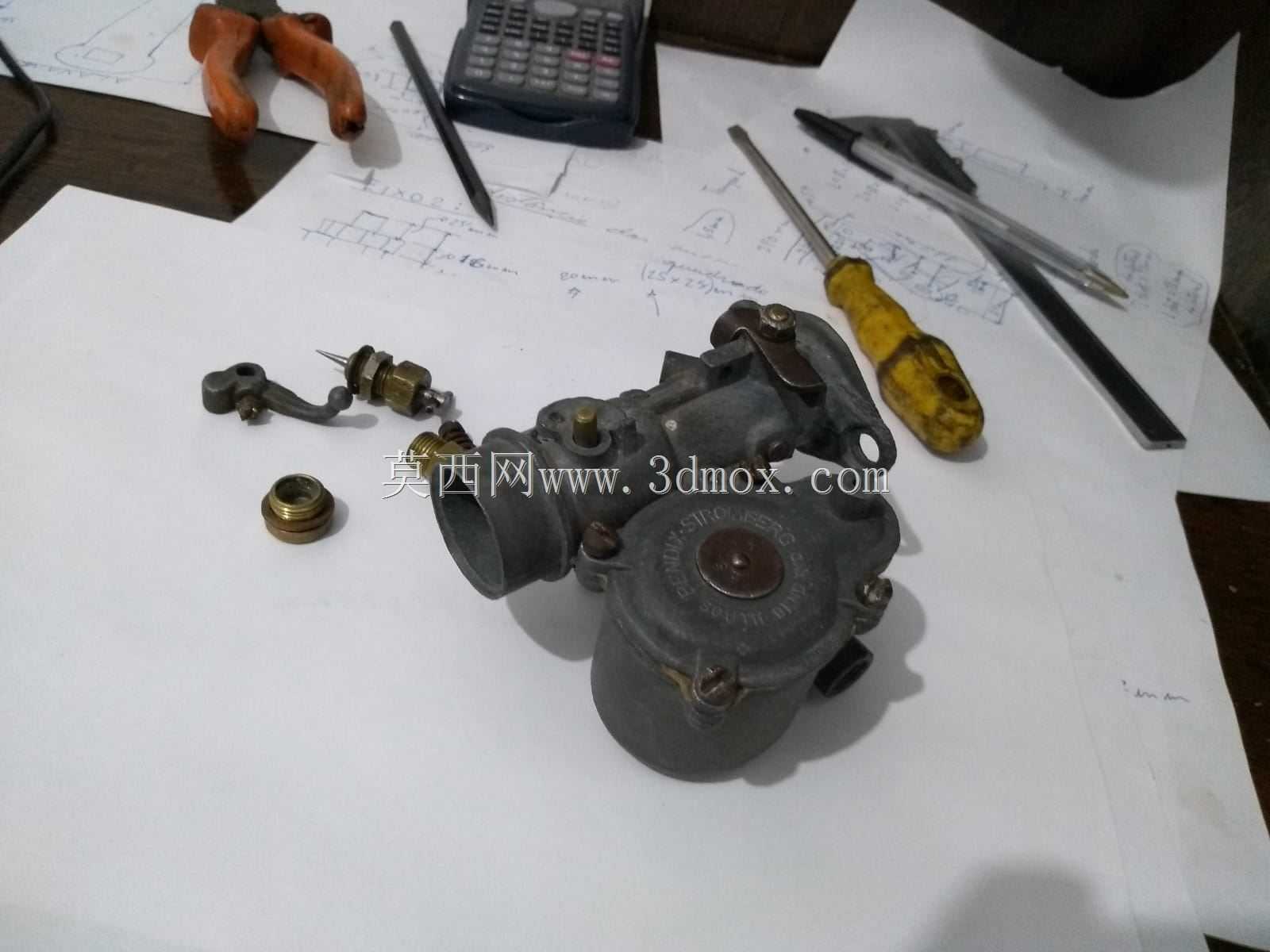

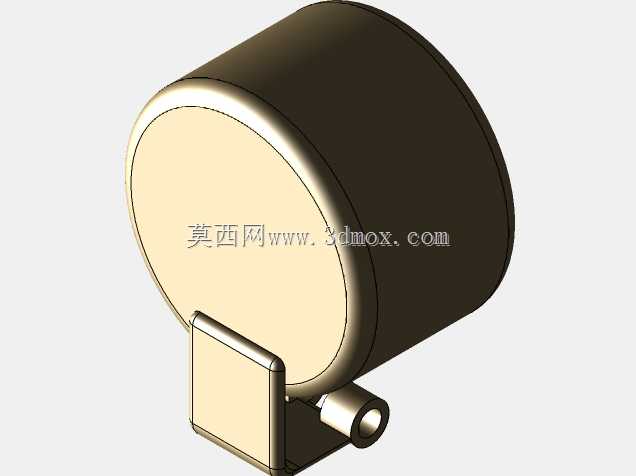

　　在设计思路的还原上，建模时优先保证了各功能腔体的位置关系与实际产品一致，浮子室与喉管的相对高度、各油道的走向、操纵机构的转动行程都参考了同型号实物的测绘尺寸，没有做简化变形，能够直观展示浮子室油面高度保持、喉口真空度变化与供油量的对应关系、不同工况下的燃油供给路径切换这些核心工作原理。省略螺栓类紧固件的处理，一方面是避免细碎的螺纹、螺栓头结构干扰对主体腔体结构的观察，另一方面也减少了非核心结构的建模工作量，让模型的使用重心放在原理展示、结构参考上，而非完全的生产级复刻。

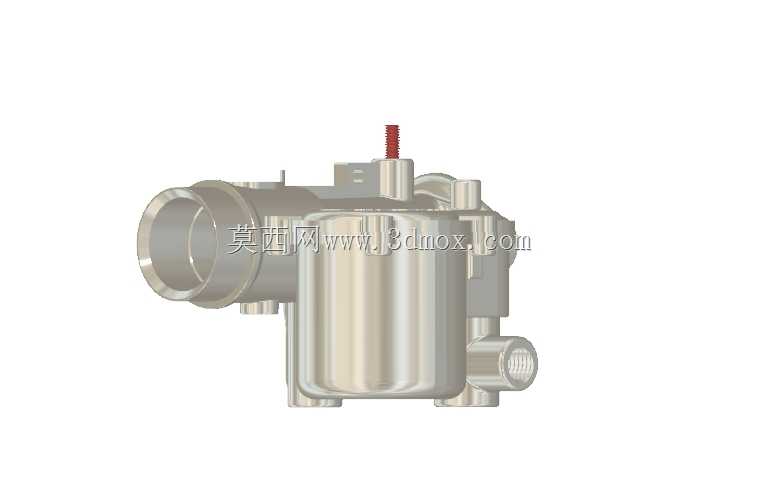

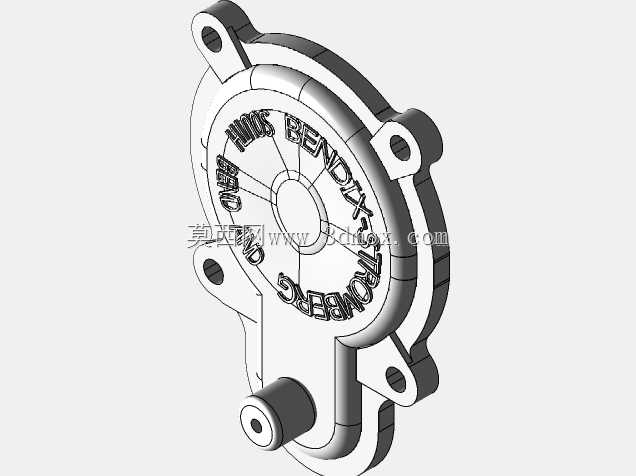

　　从外形尺寸与安装边界来看，这款化油器的整体轮廓尺寸与同规格实物保持一致，进气接口的通径、安装法兰的孔位分布、各操纵摇臂的转动空间都按照实际安装需求预留，安装法兰位于进气端的侧面，带有两个螺栓过孔，能够直接匹配对应型号进气歧管的安装面，不需要额外调整转接结构；各操纵杆件的伸出位置与转动范围都没有超出主体结构的安装边界，在实装状态下不会与周边的空气滤清器壳体、进气管路、发动机缸盖附件产生运动干涉；燃油接口、怠速调整螺钉的操作位置都预留了足够的工具操作空间，日常维护时调整怠速、连接燃油管路不需要拆卸周边其他附件，符合老式动力机械附件的布局设计逻辑。

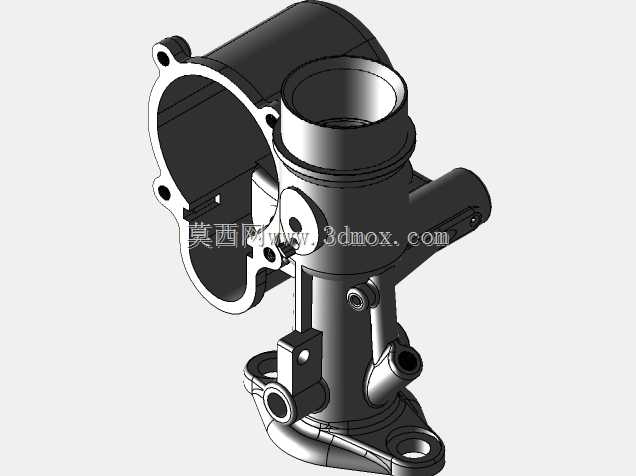

　　对于三维建模从业者来说，这款模型可以作为传统化油器结构设计的参考样本，理解腔体类铸件的建模思路，掌握复杂内部流道与外部操纵机构的布局协调方法；对于做老式车辆修复、经典动力设备复原的从业者来说，这个模型的结构尺寸可以作为配件复刻、安装适配的参考依据，快速核对现有配件的匹配度，减少实物测绘的工作量；对于动力系统原理教学场景，这个模型能够直观展示化油器的内部结构与工作逻辑，相比平面原理图更有空间立体感，方便学习者理解各部件的联动关系。需要注意的是，这个模型省略了螺栓等紧固件，也没有做内部浮子、量孔等细小精密零件的单独拆分，在用于生产级复刻时需要补充对应紧固件的规格、内部精密偶件的尺寸公差，结合实物的磨损情况做适配调整，才能满足实际装机使用的要求。
