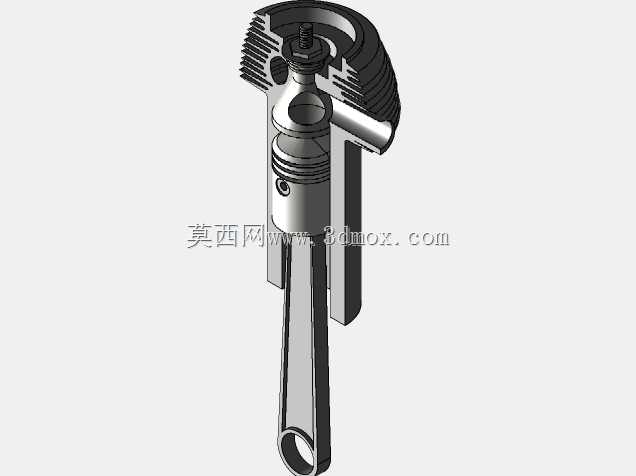

在小型通用动力、特种作业装备以及实验性动力装置的研发场景中,配气结构的选型一直是决定整机动力输出特性、运转平顺性与维护成本的核心环节,传统顶置气门配气结构受往复运动件惯性限制,在高转速工况下容易出现气门浮动、正时漂移等问题,而旋转阀配气方案凭借连续回转的配气动作,能大幅降低配气机构的往复惯性损耗,适配高转速动力输出需求,这套旋转阀动力结构原型正是针对这类配气方案做的具象化结构验证。从实际用途来看,这套结构并非面向量产装机的最终定型方案,核心作用是还原旋转阀配气逻辑的实际装配关系,帮助结构设计人员梳理气路走向、运动件干涉边界以及密封副的配合形式,可作为小型航模动力、便携发电机组动力、特种作业微型动力装置的前期结构验证参考,

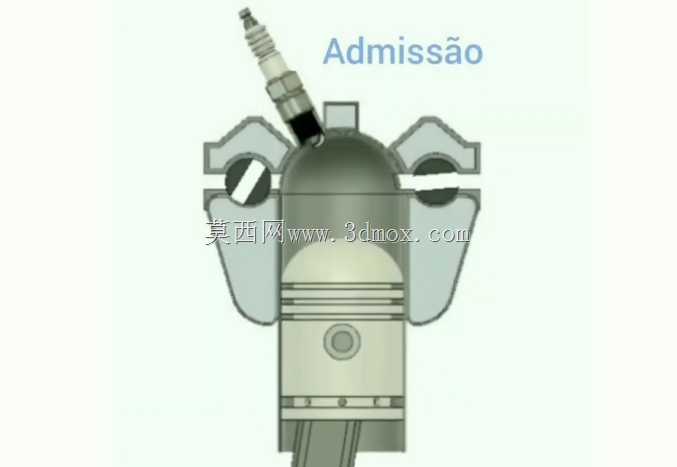

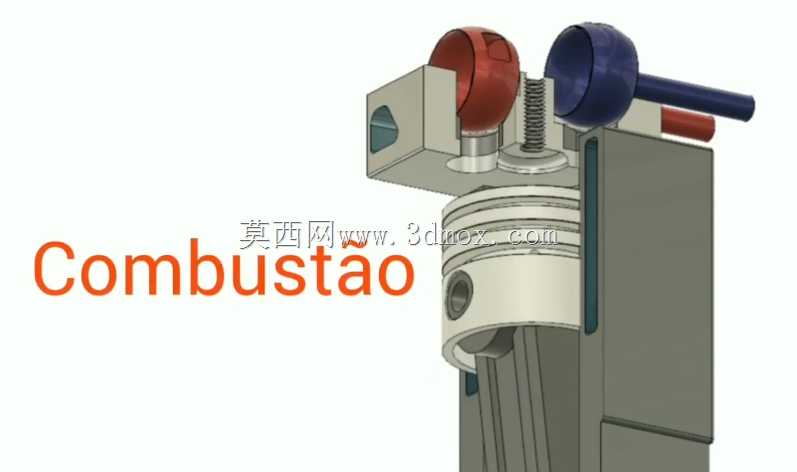

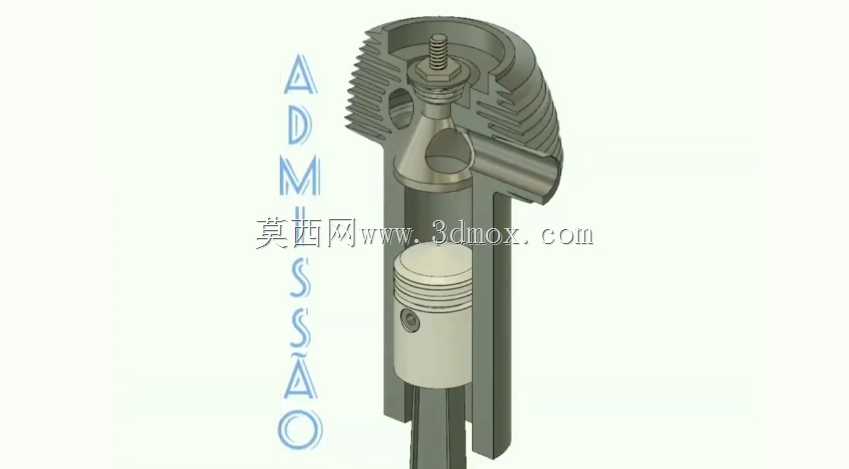

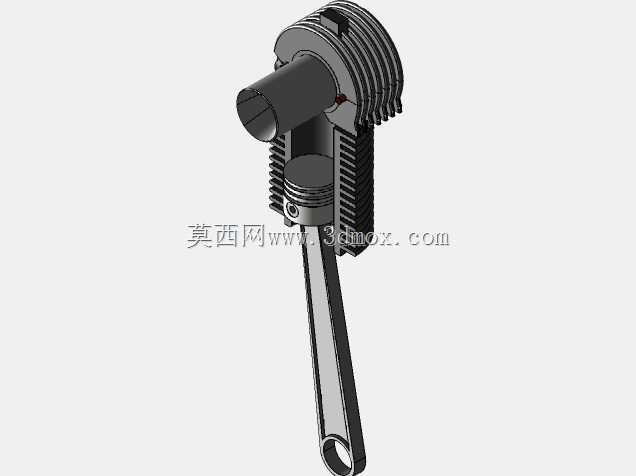

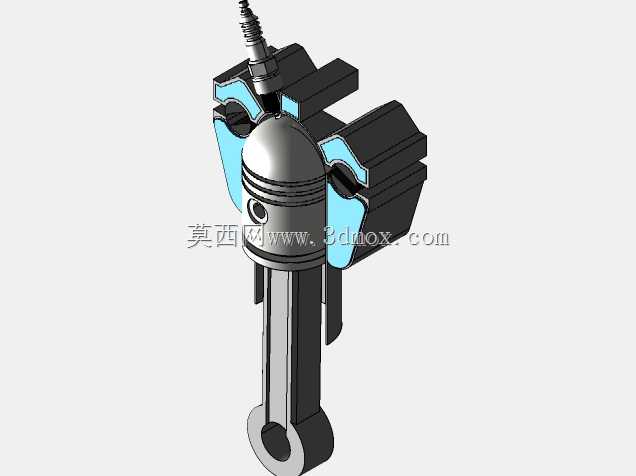

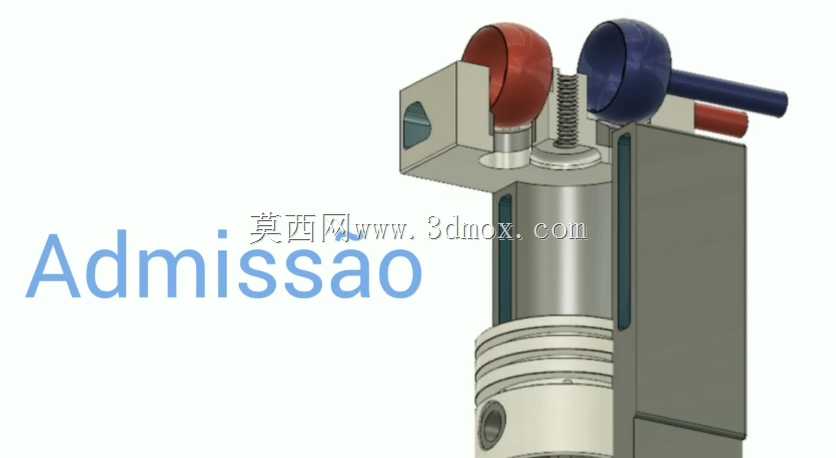

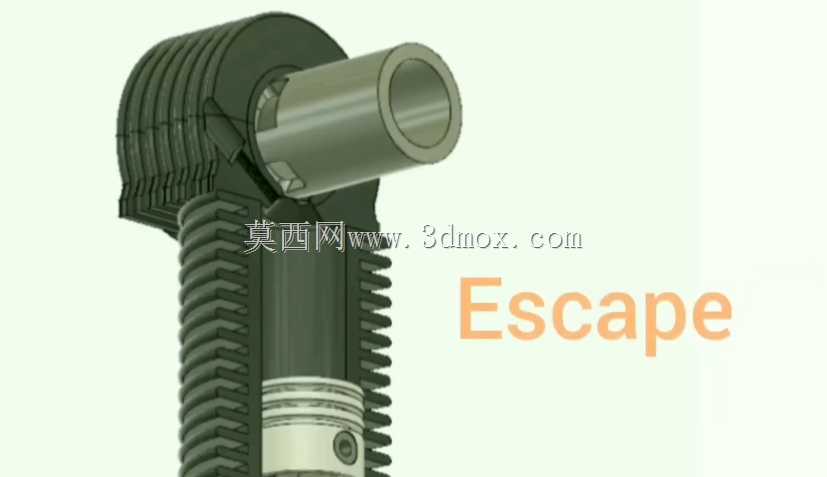

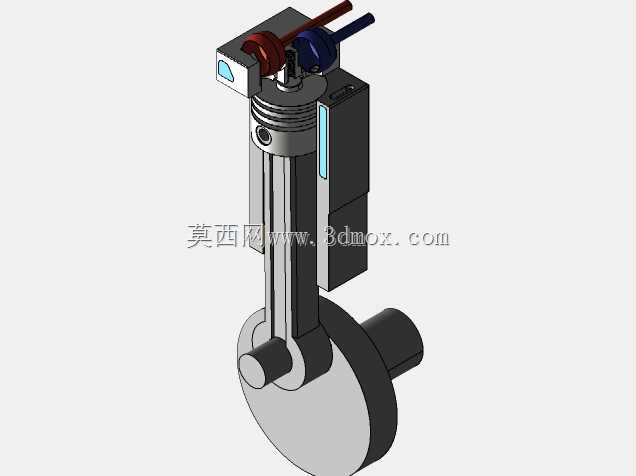

也能为相关专业的教学演示提供具象的三维结构参照。从功能特性层面拆解,这套结构整合了活塞往复运动单元、气缸散热单元、旋转阀配气单元以及点火安装接口几个核心模块,活塞与气缸壁采用小间隙配合设计,预留了活塞环的安装槽位,可满足压缩行程的密封要求;气缸外壁设置了密集的环形散热鳍片,针对风冷散热场景优化了散热面积,不需要额外配置水冷夹套就能满足小排量动力的散热需求,适配便携、无附加冷却系统的使用场景;上部的旋转阀构件集成了进气、排气的通路切换功能,通过自身的连续回转动作,精准匹配活塞上下止点的位置,依次完成进气、压缩、做功、排气四个行程的气路通断控制,相比传统顶置气门结构,省去了气门弹簧、摇臂、挺柱等一系列往复运动零件,
能有效降低配气机构的运动冲击与噪音。设计思路上,这套原型优先保证核心运动关系的准确性,没有过度堆砌非必要的附属结构,所有配合面的尺寸设定都围绕运动无干涉、密封有冗余的原则展开:旋转阀与气缸盖的配合面采用圆柱面密封形式,相比平面配气结构能更好地平衡加工公差与密封压力,降低加工精度要求;进气接口采用侧置布局,直接连通旋转阀的进气通路,能缩短进气道长度,提升高转速工况下的进气效率;火花塞安装位设置在气缸盖中心区域,能让点火后的火焰传播距离在各个方向保持均匀,减少爆震倾向,提升燃烧效率。关于外形尺寸与安装边界,这套结构整体为立式圆柱布局,最大外径由气缸散热鳍片的外圆尺寸决定,总高度从活塞下止点位置到旋转阀顶端的安装接口为止,
侧向仅伸出进气连接管一处突出结构,安装时可通过气缸下部的定位面做周向固定,不需要额外预留配气机构的顶部往复运动空间,整体安装占用空间比同排量的传统气门发动机更小,适配对安装体积有严格限制的动力搭载场景。需要注意的是,这套结构目前仅完成了核心运动单元的结构搭建,尚未整合润滑回路、冷却流道的细化设计以及旋转阀的驱动传动结构,在实际落地优化时,还需要针对旋转阀的高温密封性能、润滑介质的密封隔离做进一步的结构迭代,比如在旋转阀配合面增加耐磨密封衬套,在气缸壁设置合理的润滑油道,避免高温工况下出现配合面拉伤、气路泄漏等问题。对于三维建模从业者而言,搭建这类结构时需要重点关注旋转阀的转动相位与活塞行程的匹配关系,在装配约束中要准确设定旋转阀的转动角度与活塞线性位移的对应时序,避免出现配气正时错位的问题;同时要注意散热鳍片的建模一致性,保证鳍片的厚度、间距均匀,既满足散热面积要求,也兼顾铸造或机加工的工艺可行性,不要出现壁厚突变、锐角倒棱缺失等不符合加工工艺的结构问题。
