无人机三角翼枢轴偏航电机固定支架结构

　　在小型固定翼无人机尤其是三角翼布局的航飞平台动力与舵机集成环节，电机安装支架的刚性、同轴度与装配冗余度，直接决定动力输出稳定性与偏航舵面的响应精度，这款枢轴电机支架正是针对该类场景的安装痛点完成结构设计。从实际应用场景来看，这类支架多用于起飞重量在1kg-3kg区间的电动三角翼无人机，承担偏航通道动力电机的枢轴铰接与固定功能，区别于常规硬连接的电机座，该结构预留了枢轴转动间隙，可配合舵机拉杆完成电机矢量偏航调整，在无垂直尾翼的三角翼布局机型上，能通过动力方向的微调实现航向修正，弥补三角翼布局航向稳定性不足的缺陷，也可适配折叠翼机型的动力段收放铰接需求，在航测、短途巡线类小型无人机上有较高的适配性。

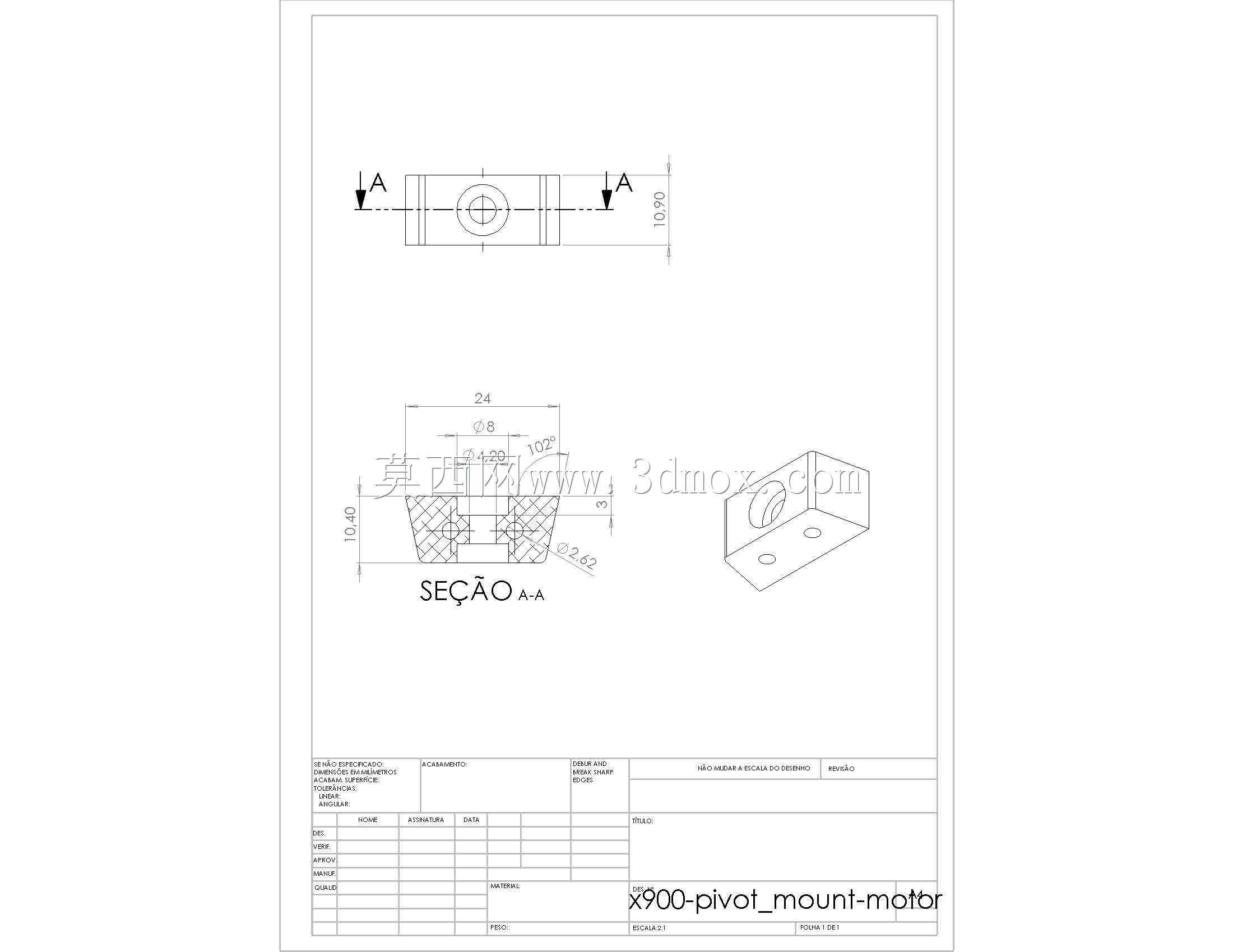

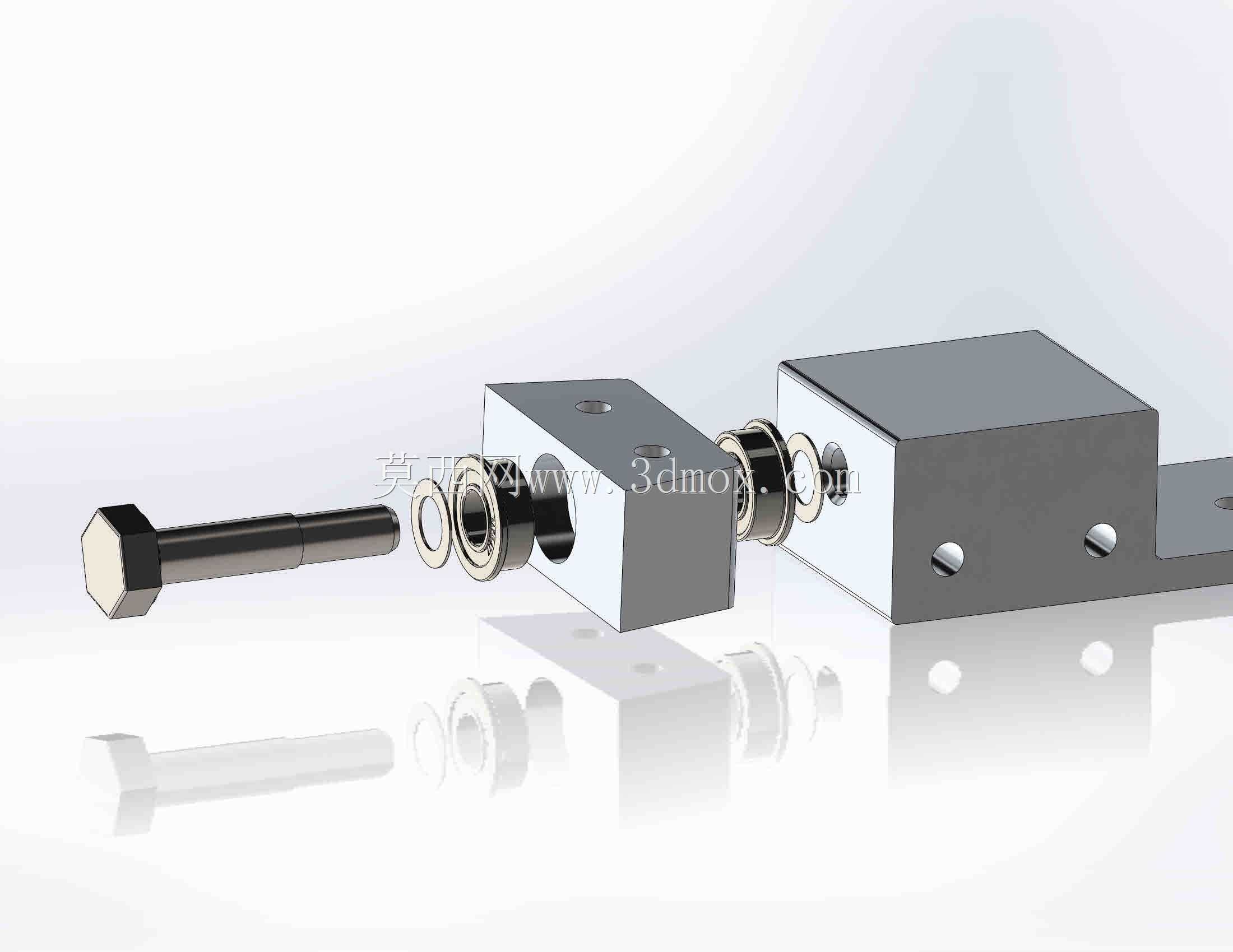

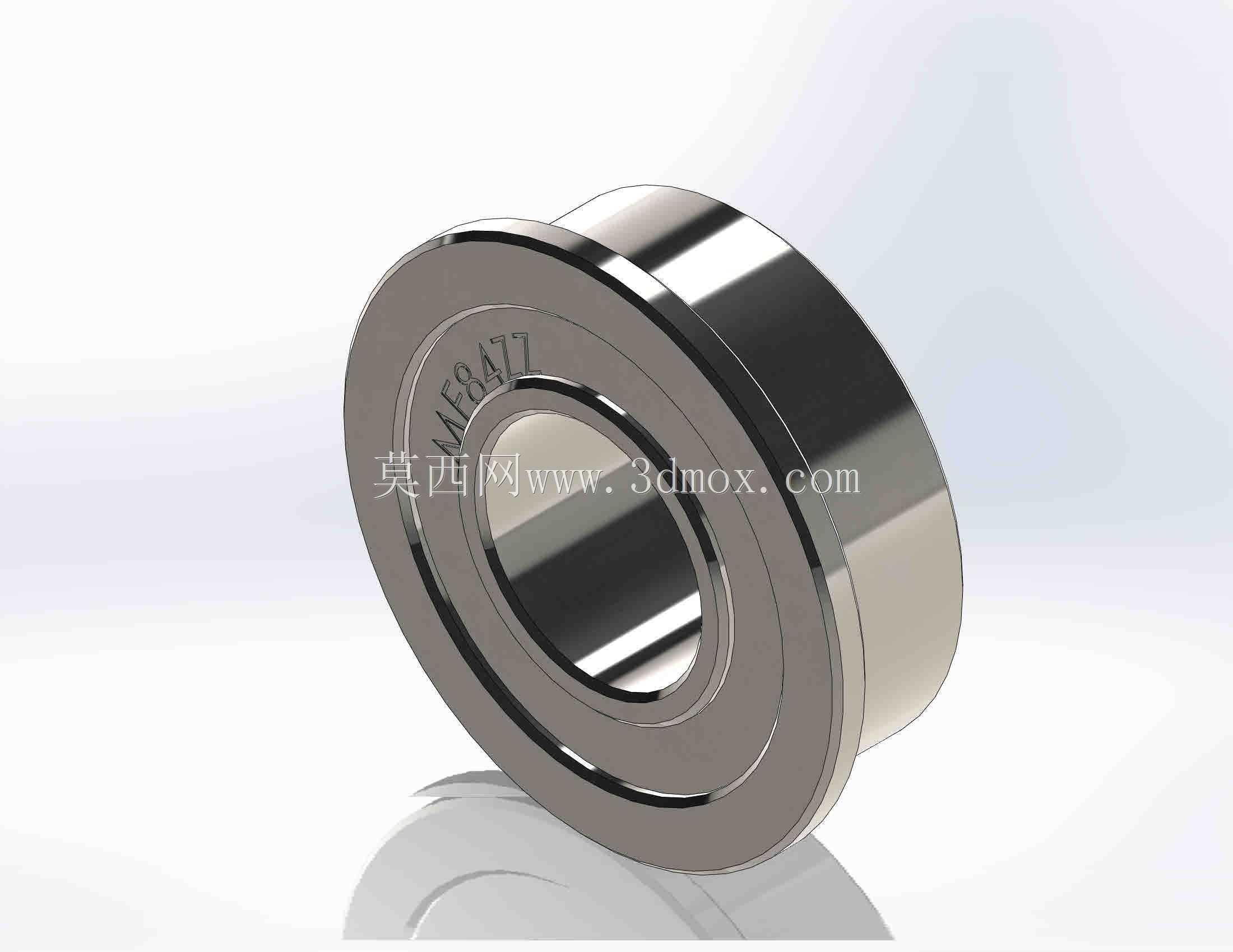

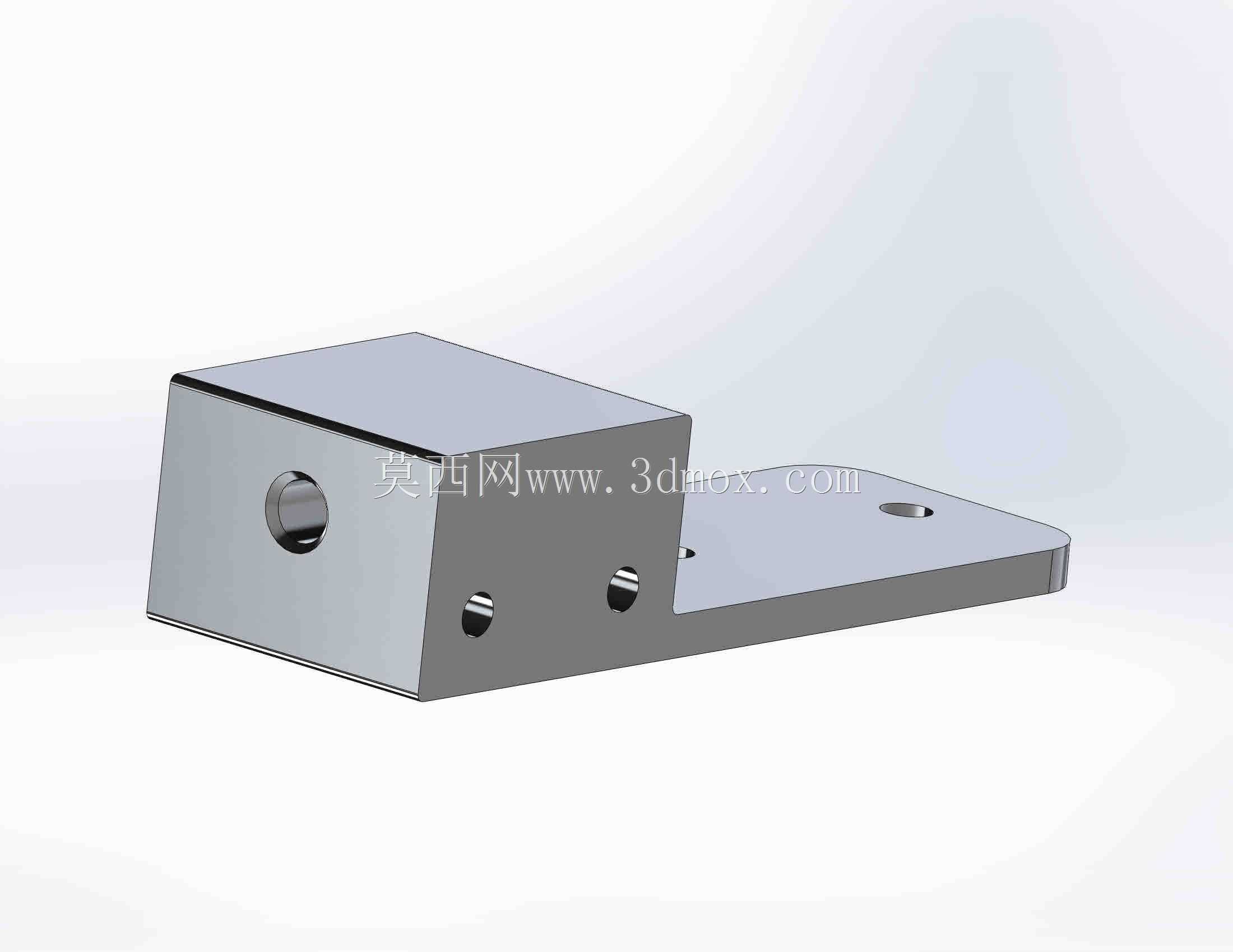

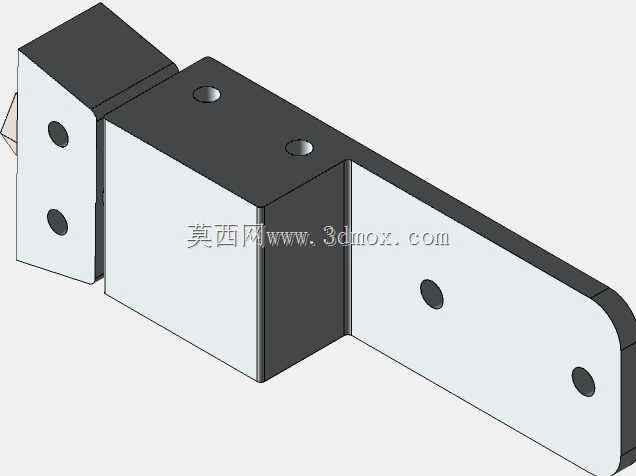

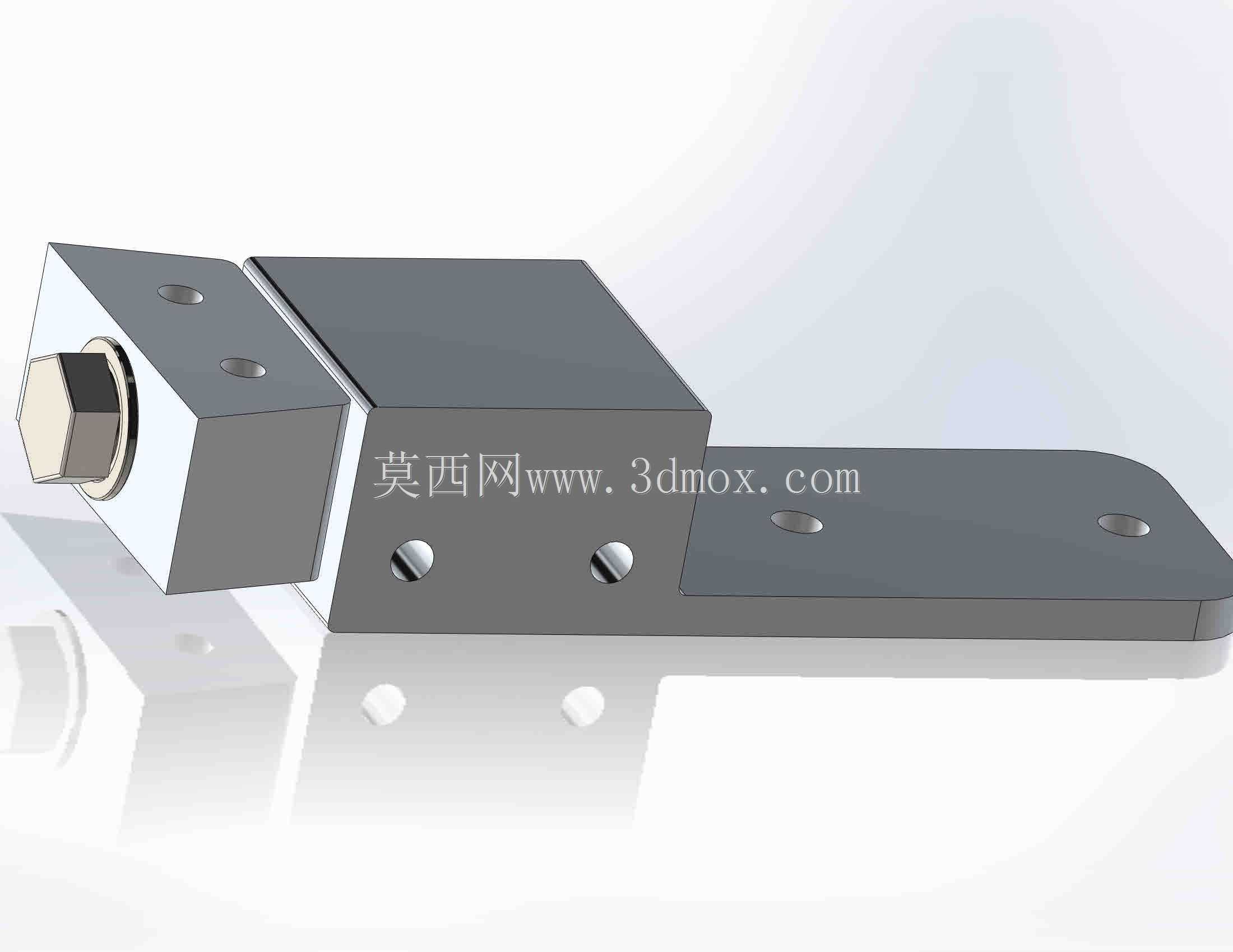

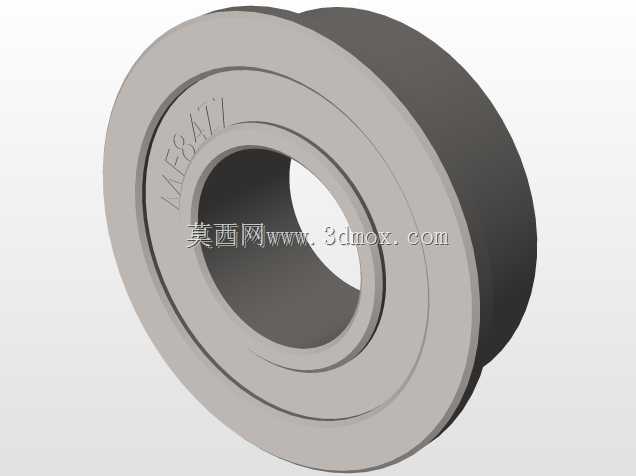

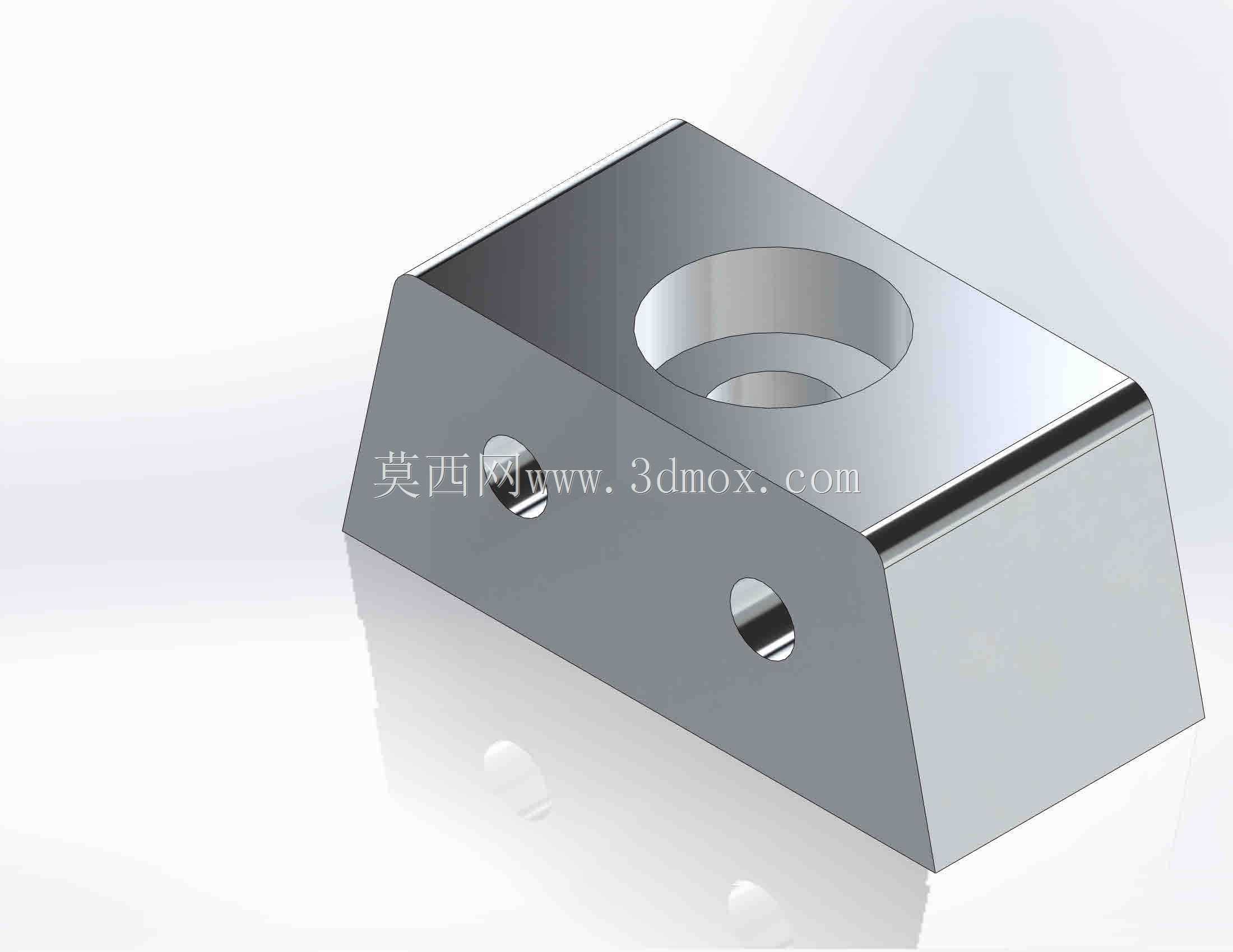

　　从功能特性上看，该支架采用分体式夹装结构，分为固定基座与枢轴活动座两个核心金属件，中间通过精密垫片与轴承组件实现铰接，活动座端直接与电机外壳贴合安装，固定基座端则与无人机机身主梁或者翼根承力结构连接。铰接位置的垫片组采用不同厚度的平垫组合，可在装配时调整枢轴的轴向间隙，既避免转动卡滞，又能消除轴向窜动带来的振动，轴承选用微型深沟球结构，可承受电机高速转动带来的径向载荷，同时降低枢轴转动时的摩擦阻力，保证偏航调整的顺滑度。支架与电机的贴合面设计有定位销孔，装配时可先通过定位销完成电机与活动座的同轴定位，再通过锁紧螺丝完成固定，避免电机输出轴与枢轴不同心带来的动平衡问题，固定基座与机身的连接面设置了两个对称的安装孔，可适配碳纤方管或者铝制安装座的螺接固定，孔位周边做了局部加厚处理，应对飞行过程中的振动载荷与气动冲击力。

　　设计思路上，该结构优先考虑了装配的工艺性与维护便捷性，所有棱角位置都做了R1左右的倒角处理，既避免锐边划伤安装人员与线材，也能减少应力集中带来的结构断裂风险。分体式的结构设计无需复杂的一体加工，两个主体结构件都可采用常规铝件铣削加工完成，加工成本低，后期维护时若某一部件出现磨损，可单独更换无需整体替换。枢轴的转动行程做了机械限位设计，在固定基座与活动座的贴合位置预留了限位凸台，可将偏航转动角度限制在正负15度区间内，既满足航向调整的行程需求，也避免舵机过量转动拉扯电机供电线，引发线路断裂故障。考虑到无人机的减重需求，两个主体结构件在非承力区域都做了减重槽设计，在保证安装面刚性与铰接位置强度的前提下，尽可能降低结构自重，整体结构的重量控制在15g以内，不会给无人机带来过多的载荷负担。

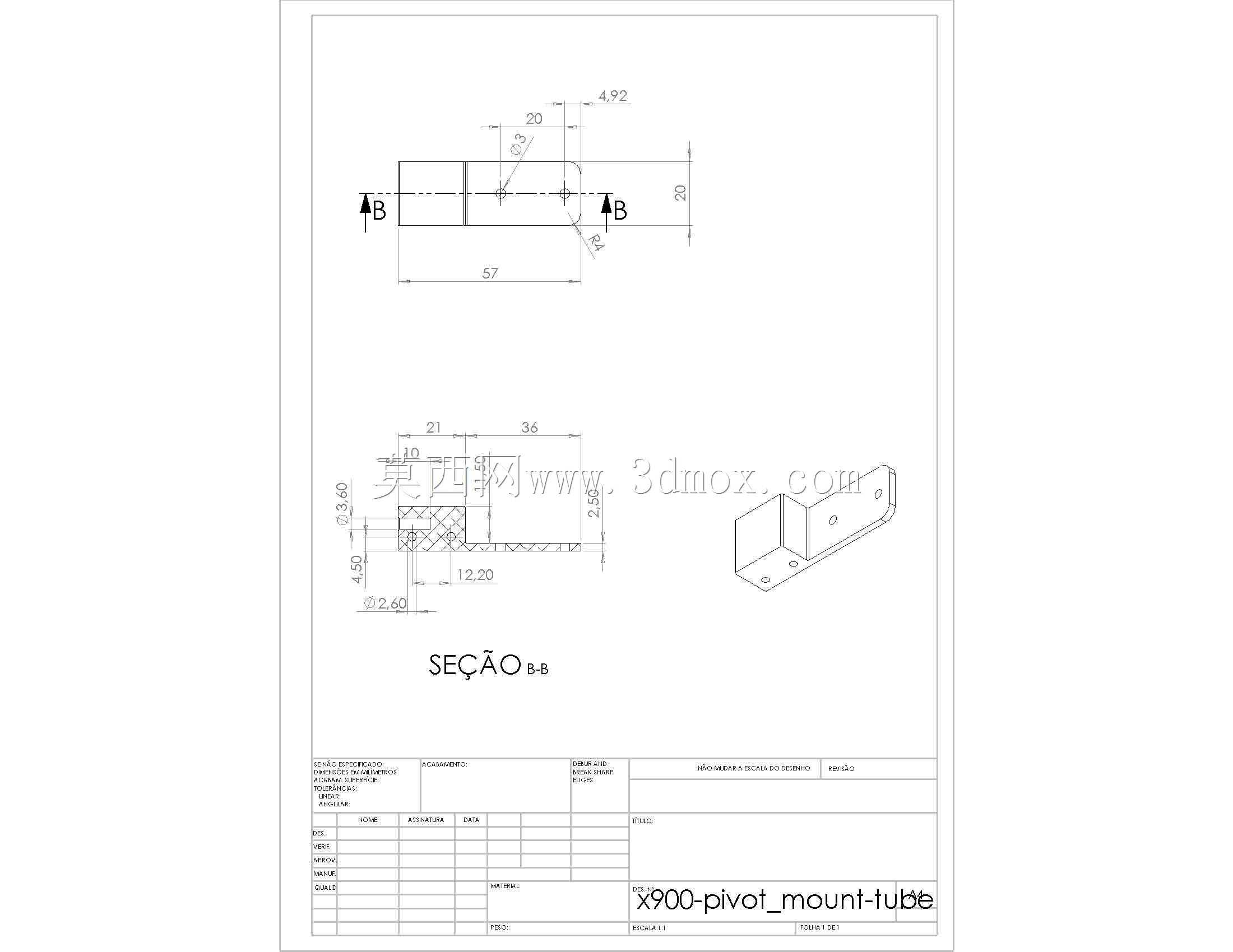

　　从安装边界与尺寸适配来看，活动座的电机安装面间距适配22系列外转子无刷电机的安装孔位，固定基座的安装孔中心距为20mm，可直接适配市面上多数小型三角翼无人机的翼根安装位，枢轴的直径为5mm，与常规微型轴承的内孔尺寸匹配，装配时无需额外定制非标轴承。整个支架的装配完成后，沿枢轴轴向的总长度为42mm，径向最大宽度为18mm，安装后突出翼面的高度仅为12mm，不会对无人机的气动外形造成过多干扰，外露的螺丝头部都采用内六角沉头设计，装配后螺丝头部与结构面齐平，进一步降低飞行过程中的气动阻力。铰接位置的垫片与轴承都采用标准件，采购替换便捷，在野外作业场景下，若出现轴承磨损或者垫片损坏，可快速取用标准备件完成更换，降低外场维护的难度。

　　实际装机测试时，该支架在电机满油门运转状态下，枢轴位置的振动量可控制在0.02mm以内，不会因为振动导致偏航舵面出现非指令性偏移，在反复做偏航调整动作时，铰接位置无虚位、无卡滞，舵机的动作响应延迟可控制在0.1s以内，能满足小型三角翼无人机的航向控制精度要求。结构的耐疲劳性能也经过针对性验证，在累计100小时的振动测试与5000次偏航往复动作测试后，结构件无变形、铰接位置无明显磨损间隙，可满足多架次飞行的使用需求。
