无人机起落架连接结构含腿架腿端指南针架

　　在多旋翼无人机的整机结构体系中，起落架作为直接承担起降冲击、地面支撑、机载外设挂载的核心结构件，其连接部位的设计合理性直接决定了整机起降阶段的可靠性与飞行过程中的振动传递特性。本次涉及的起落架连接结构，整合了腿架连接端、腿端铰接位与指南针安装架三个功能模块，并非单一的支撑杆件，而是兼顾结构连接与外设安装的集成式构件。

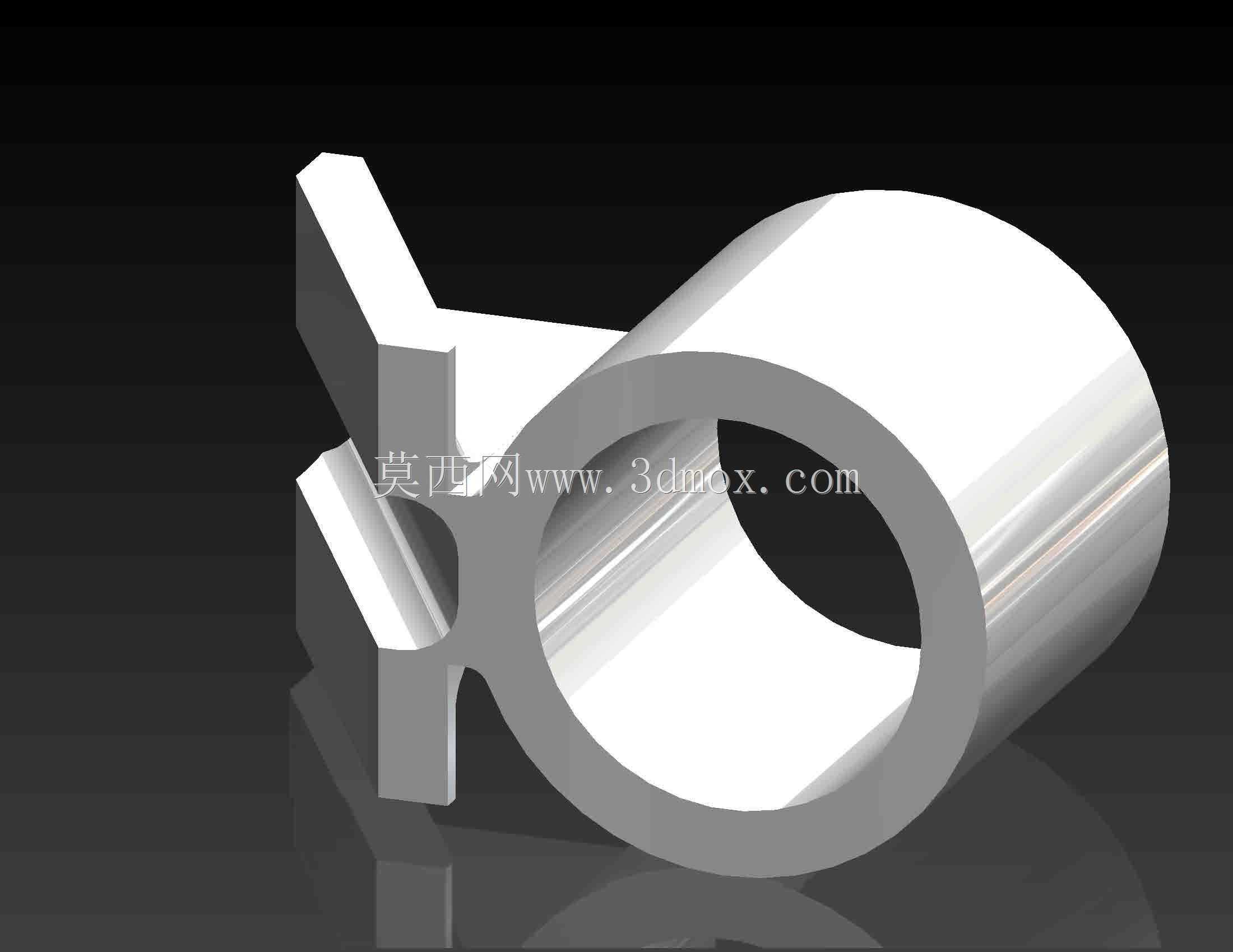

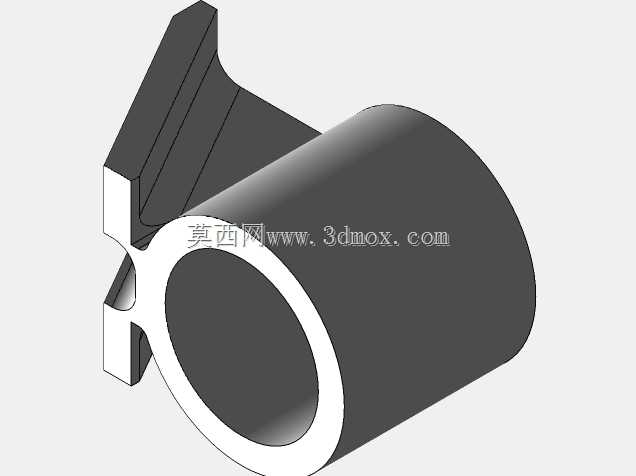

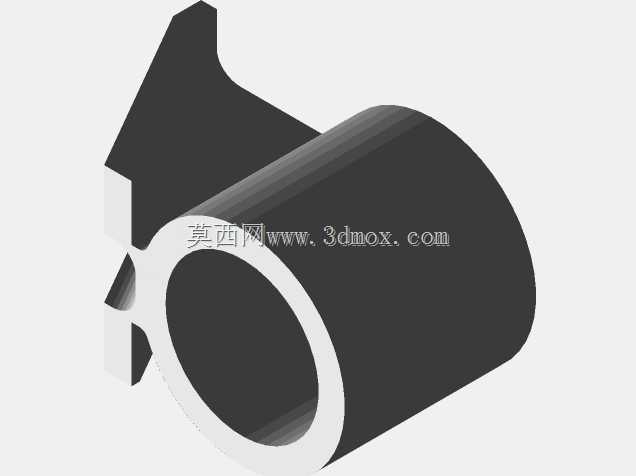

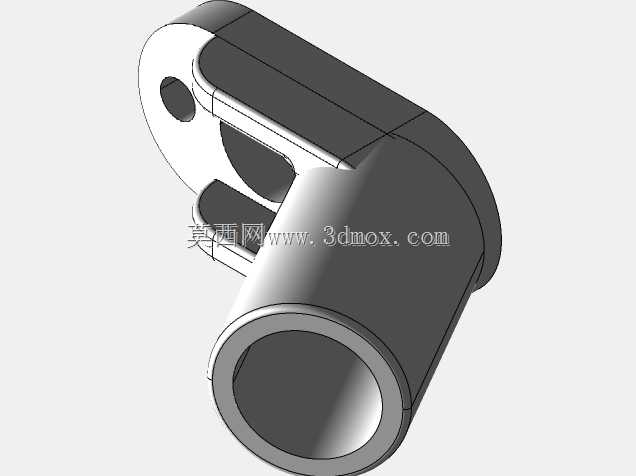

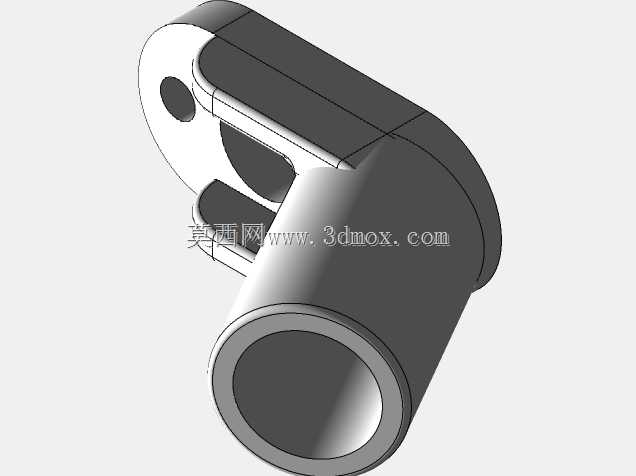

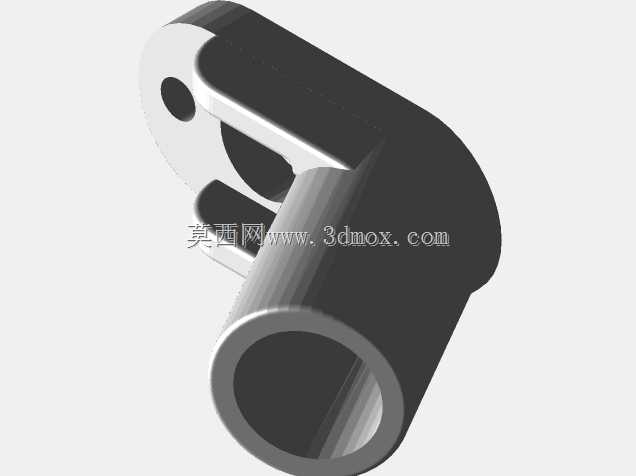

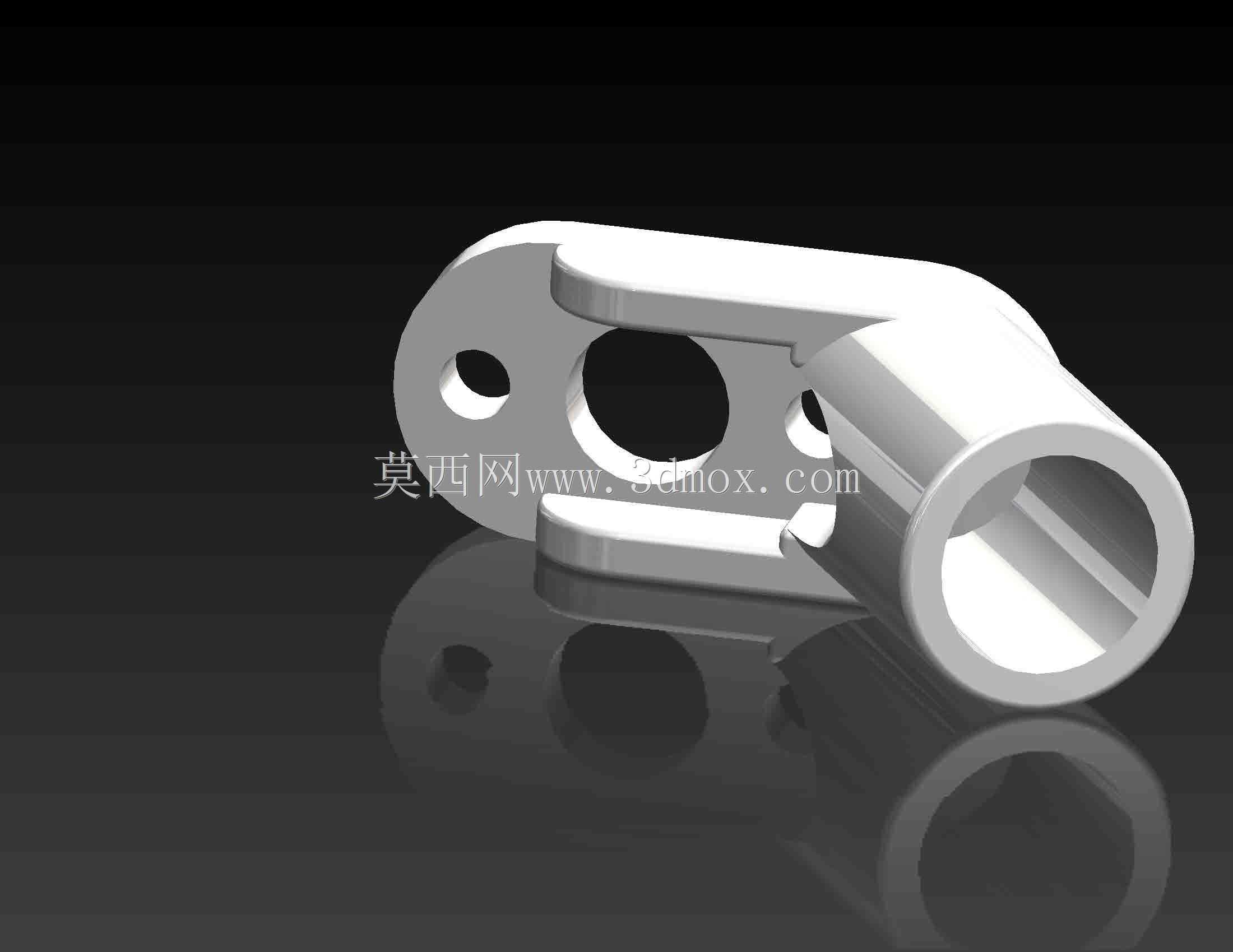

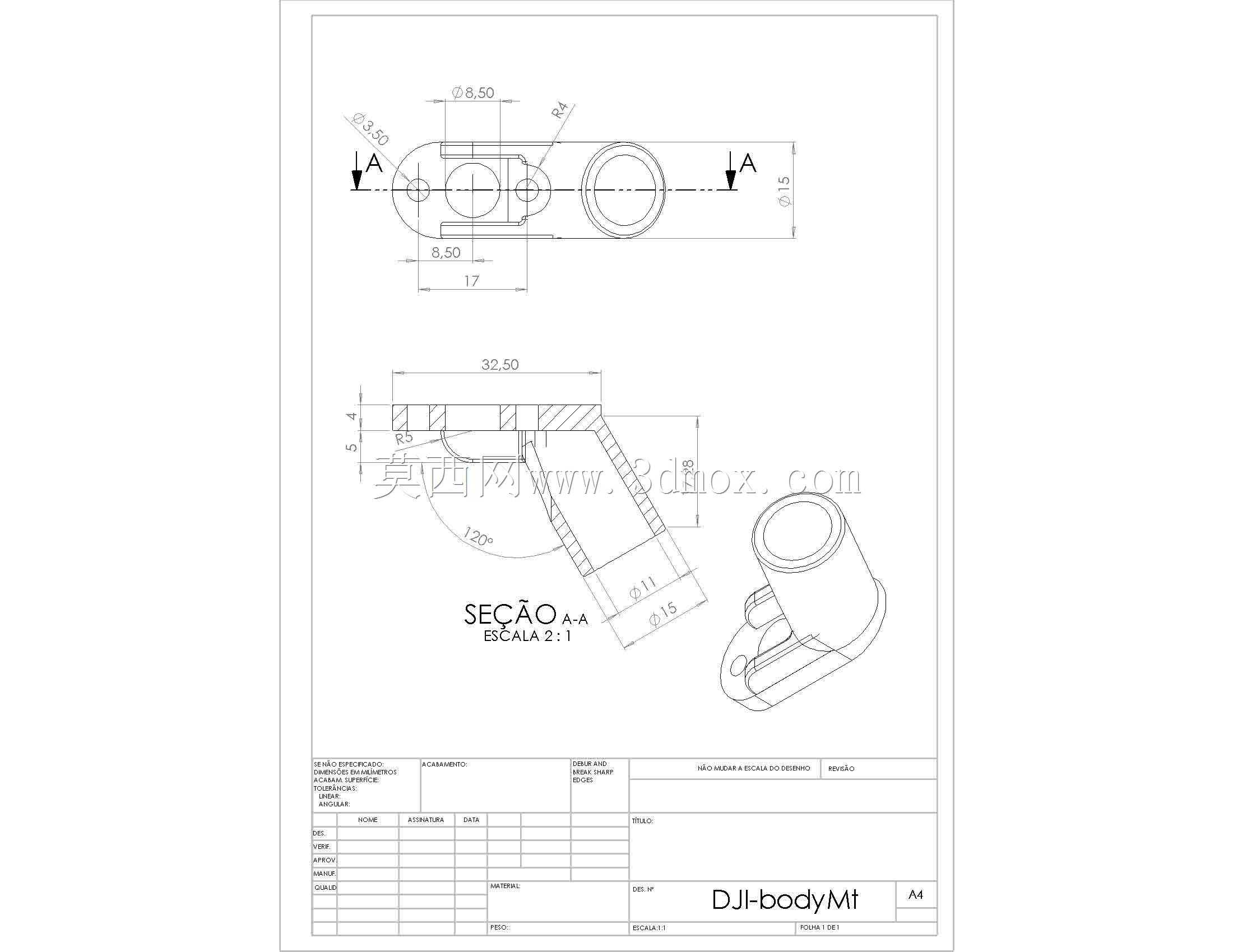

　　从实际应用场景来看，这类集成式起落架连接件多用于中小型航拍无人机的起落架单元，日常作业中需要应对草地、硬化路面、轻微起伏坡地等不同起降场地的载荷，同时还要隔绝机身动力系统传递到指南针模块的振动，避免磁传感器受振动干扰出现航向数据漂移。在结构设计思路上，构件主体采用叉形铰接端与筒形插接段结合的构型，叉形端预留的铰接孔用于连接起落架的上支腿，通过销轴实现支腿的小幅转动缓冲，抵消硬着陆时的瞬间冲击载荷；筒形插接段则用于对接起落架的垂直支撑腿，插接配合面预留了足够的接触长度，避免起降时出现插接段脱出或者连接松旷的问题。

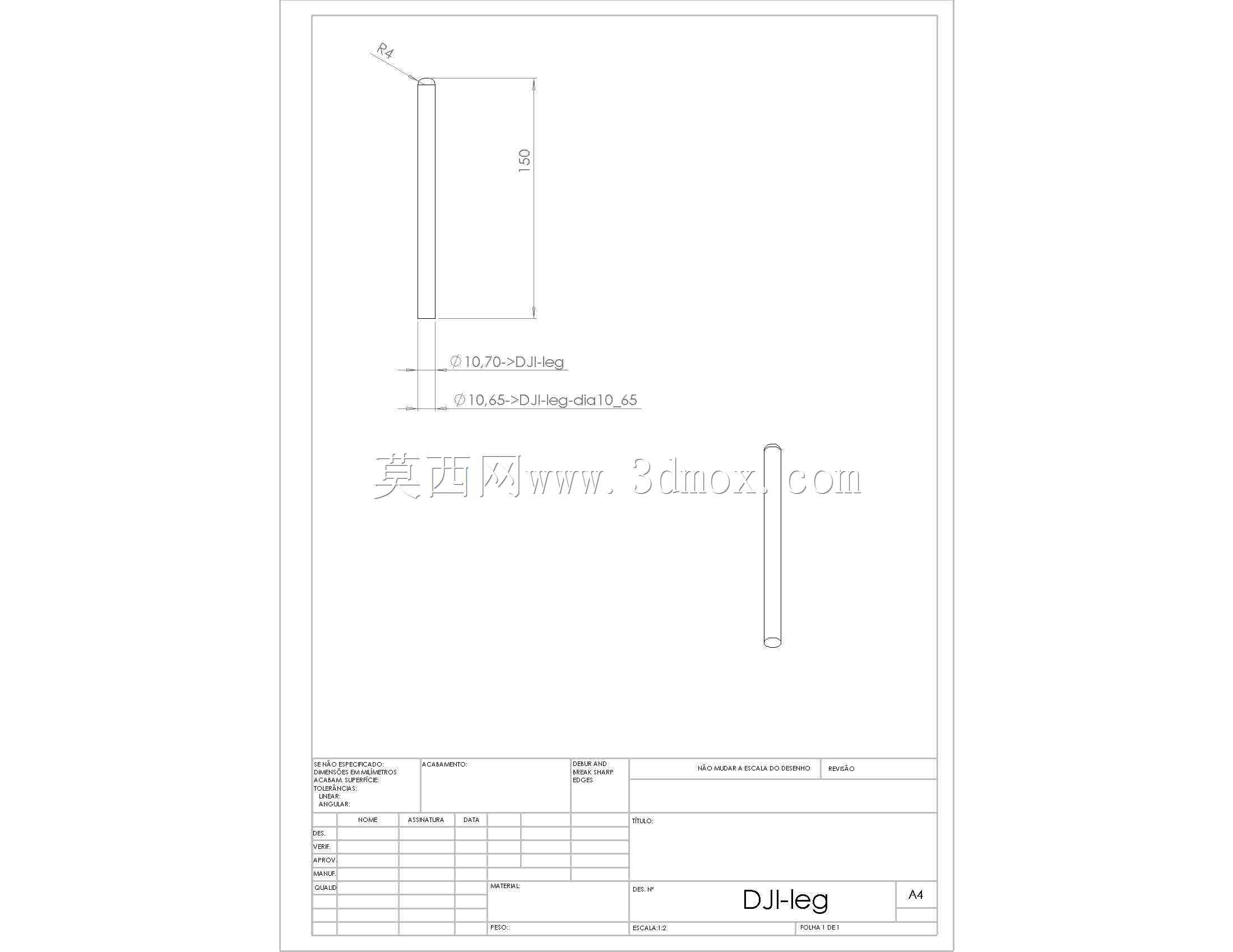

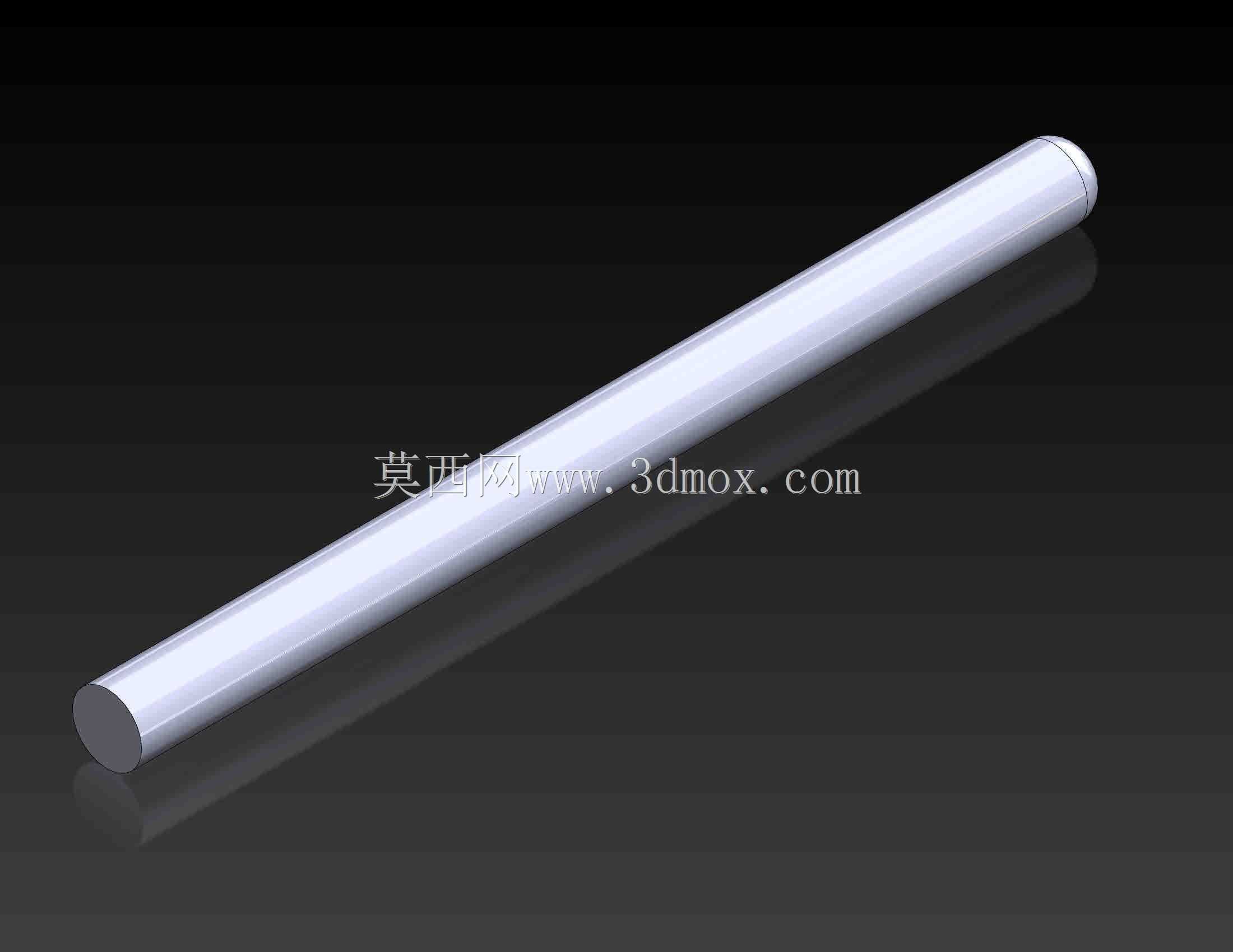

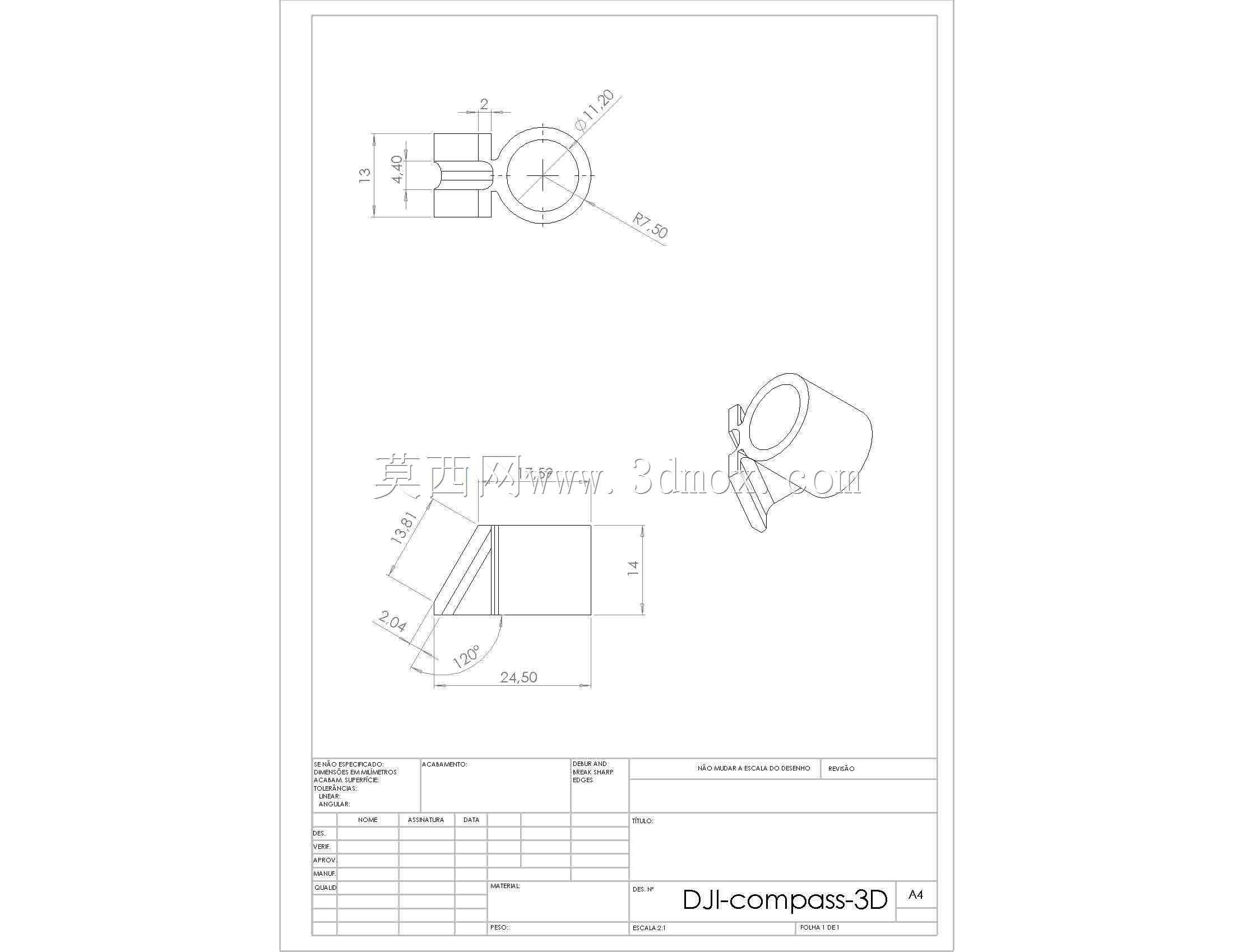

　　外形尺寸与安装边界方面，叉形端的两个铰接耳片同轴度公差控制在0.02mm以内，保证铰接后支腿转动无卡滞，耳片上的安装孔可适配直径3mm的标准连接销轴，无需额外定制连接件；筒形插接段的内径匹配市面上主流的12mm直径碳纤维起落架腿管，插接深度达到25mm，配合侧面的紧定螺钉孔可实现腿管的轴向锁止，安装时不需要额外加工转接件。集成在构件侧面的指南针安装架，安装平面与机身水平基准面的平行度公差控制在0.05mm以内，安装位预留了M2规格的螺丝孔位，可直接适配常用的无人机航磁指南针模块，安装位置距离构件主体的金属结构有足够的隔磁距离，避免金属构件对磁传感器产生信号干扰。

　　从功能特性来看，该构件将原本需要独立设计的起落架铰接座、腿管连接头、指南针安装支架三个零件整合为一体，减少了整机装配时的零件数量，降低了连接环节的累积误差，同时一体化的结构也减少了多个零件连接带来的振动传递间隙，能够更好地过滤电机运转传递到起落架端的高频振动。在实际装机测试场景中，该结构在1.5kg级别的无人机上，可承受1.2m高度自由落体的着陆冲击，铰接部位无变形、插接段无松脱，安装在支架上的指南针在满油门飞行状态下，振动偏移量控制在允许阈值内，不会出现航向数据跳变的问题。设计过程中还特意在叉形端与筒身段的过渡位置做了圆弧加强处理，避免应力集中导致的结构断裂，该位置是起降冲击载荷的主要传递路径，圆弧过渡可将局部应力降低30%以上，大幅提升构件的疲劳寿命。对于结构设计从业者而言，这类集成式连接件的设计思路可复用到其他需要兼顾结构连接与外设安装的无人机部件设计中，在控制零件重量的前提下实现多功能集成，同时严格控制安装配合面的形位公差，保证装配后的整机精度满足飞行要求。
