幻影电机配套安装扩展连接支架

　　在小型自动化执行机构、桌面级精密传动装置、航模动力改装以及小型智能移动设备的动力系统搭建场景中，电机安装位的适配性问题一直是结构设计阶段需要优先解决的痛点。很多时候标准规格的电机安装孔位无法和设备主体的预设安装面完全匹配，或是需要在原有单电机安装位上拓展额外的功能组件安装空间，这时候就需要专门的转接扩展零件来填补安装接口的间隙，本次涉及的这款电机安装扩展件就是针对这类适配需求设计的结构件。

　　从实际功能层面看，这款扩展件的核心作用是实现电机与安装基体之间的转接，同时拓展安装点位的覆盖范围。它不需要改变原有电机的本体结构，也不需要对设备的主安装面进行二次打孔加工，仅通过自身的孔位布局匹配，就能让原本孔位不兼容的电机顺利固定在目标安装位上，同时零件上预留的长条形调节槽，还能在安装过程中对电机的轴向位置进行小范围微调，方便调试传动带张紧度、齿轮啮合间隙这类需要反复调整位置的装配环节，避免了反复扩孔、修配安装面带来的基体强度下降问题。

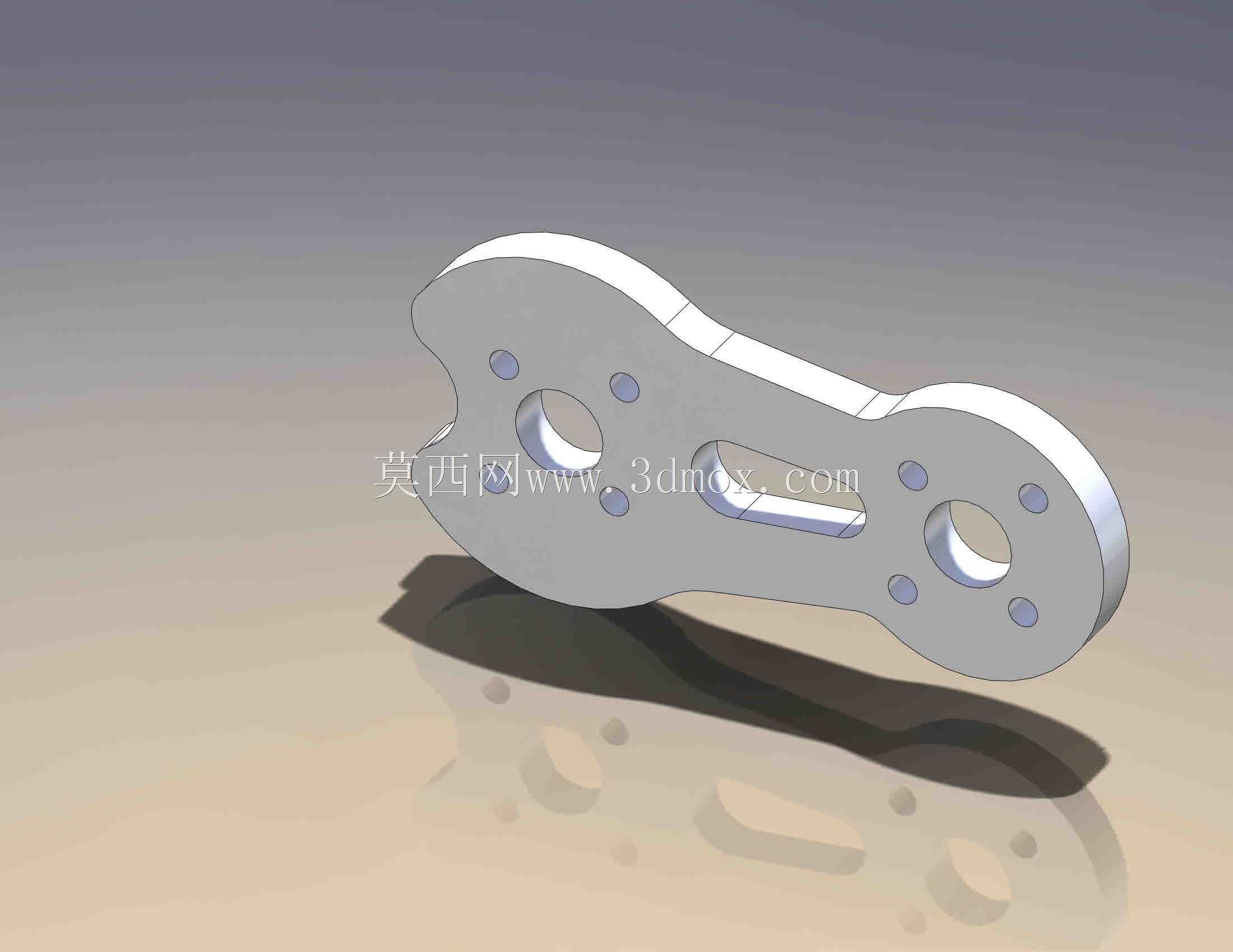

　　设计思路上，这款零件采用了对称式的长条形轮廓，两端分别设置对应电机端和设备基体端的安装孔组，中间的连接段做了等强度的减薄处理，在保证整体结构刚性的前提下尽可能降低零件自身重量，这对于对自重敏感的航模、小型移动机器人这类应用场景来说尤为重要。两端的安装孔都采用了沉孔设计，装配时紧固螺丝的头部可以完全沉入零件表面以下，不会出现凸起干涉其他运动部件的情况，中间的长圆孔采用了两端半圆中间直段的标准腰型孔设计，调节行程覆盖了常用的小型电机张紧调节范围，不需要额外制作张紧结构就能满足传动系统的间隙调整需求。零件的所有棱边都做了小圆角过渡处理，既避免了加工和装配过程中锐边划伤操作人员，也能减少应力集中点，提升零件在长期受振动工况下的疲劳强度。

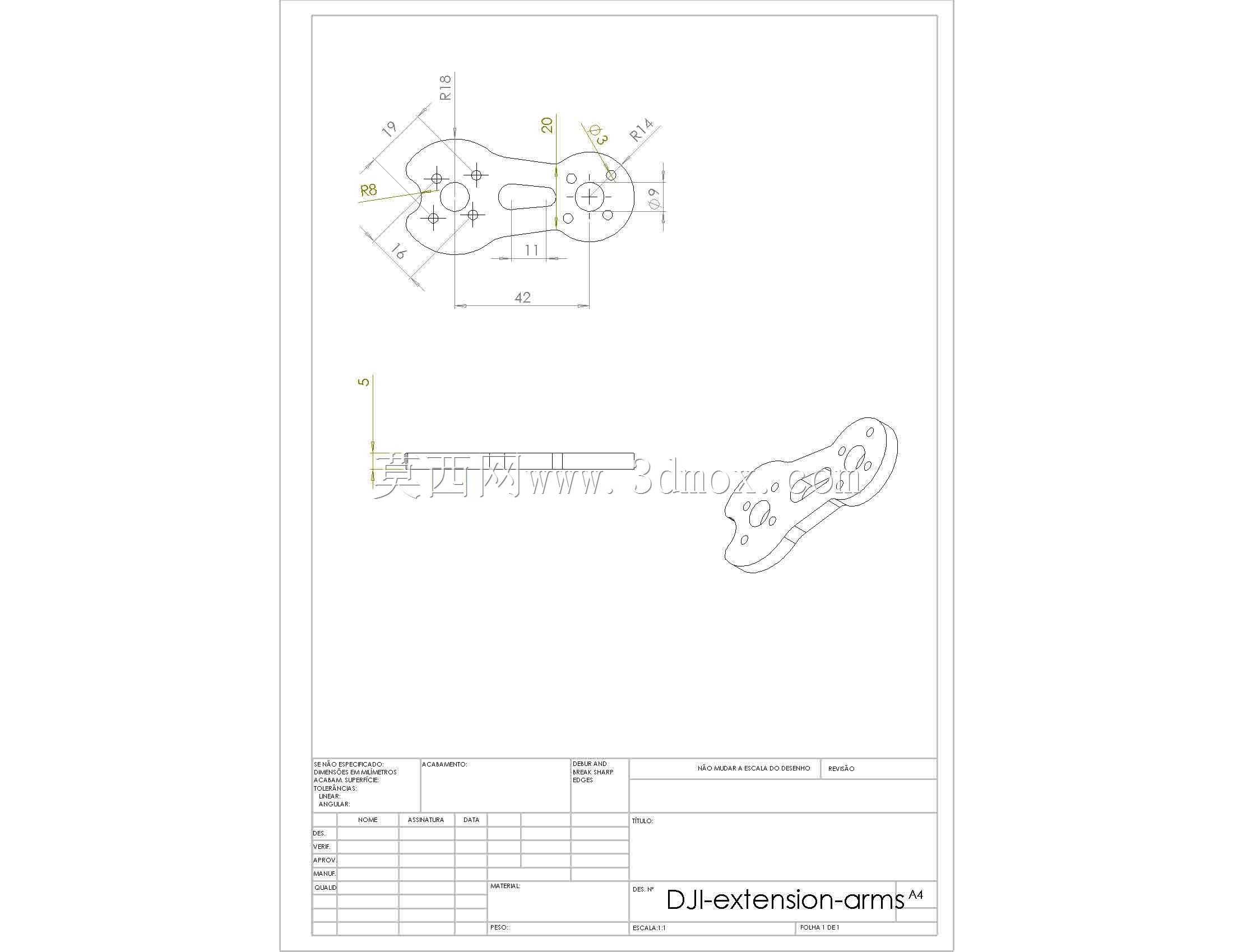

　　从安装边界来看，这款扩展件的整体轮廓长度适配常用的22系列、28系列小型外转子电机的安装跨距，两端的安装孔组孔距分别对应标准电机的安装孔位和常用的型材安装面孔距，零件厚度控制在5mm级别，既不会因为过薄导致紧固时出现翘曲变形，也不会因为过厚占用过多的安装空间，影响设备内部的其他组件布局。装配时只需要先将扩展件的一端通过螺丝固定在电机的安装端面上，再将另一端对准设备基体的安装孔，通过中间的腰型槽调整好电机的位置后拧紧所有紧固螺丝即可完成安装，整个过程不需要复杂的工装辅助，普通的内六角扳手就能完成全部装配操作。

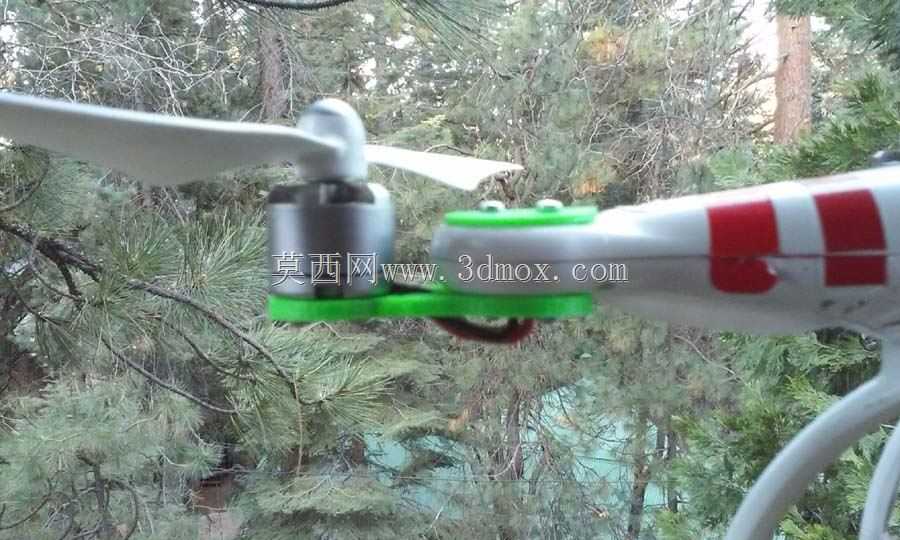

　　在实际应用中，这类扩展件经常被用在小型传送带模组的动力端改装、桌面级3D打印机的挤出电机位置调整、航模飞机的动力系统安装位拓展、小型巡检机器人的行走电机固定这类场景中，它解决了标准件安装位不匹配的共性问题，让设计人员不需要为了特殊的安装位置重新设计定制电机，也不需要对现有设备的主体结构进行破坏性修改，大幅缩短了设备改装和定制设计的周期，同时标准化的孔位设计也能保证装配后的位置精度，避免因为手工修配带来的安装同轴度误差，影响传动系统的运行稳定性。零件的结构设计充分考虑了加工工艺性，不管是采用CNC铣削加工还是钣金冲压加工都能顺利成型，量产时的加工成本可控，适合作为标准化的传动系统适配配件推广使用。
