三角翼飞行器偏航电机固定支架结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:566494
  • 三角翼飞行器偏航电机固定支架结构
  • 三角翼飞行器偏航电机固定支架结构
  • 三角翼飞行器偏航电机固定支架结构
  • 三角翼飞行器偏航电机固定支架结构
  • 三角翼飞行器偏航电机固定支架结构

  在轻型三角翼飞行器的机架动力布局中,偏航电机的安装固定件直接决定了航向控制的响应精度与飞行稳定性,这款支架正是针对X900规格三角翼机架的偏航动力安装需求设计的专用承载结构。从实际飞行场景来看,三角翼飞行器在执行偏航动作时,电机会持续输出扭矩带动舵面或者动力单元调整航向,支架不仅要承受电机自身的重量载荷,还要抵消电机运转时产生的振动,以及飞行过程中气流冲击带来的交变载荷,因此结构设计上优先考虑了刚性与轻量化的平衡。

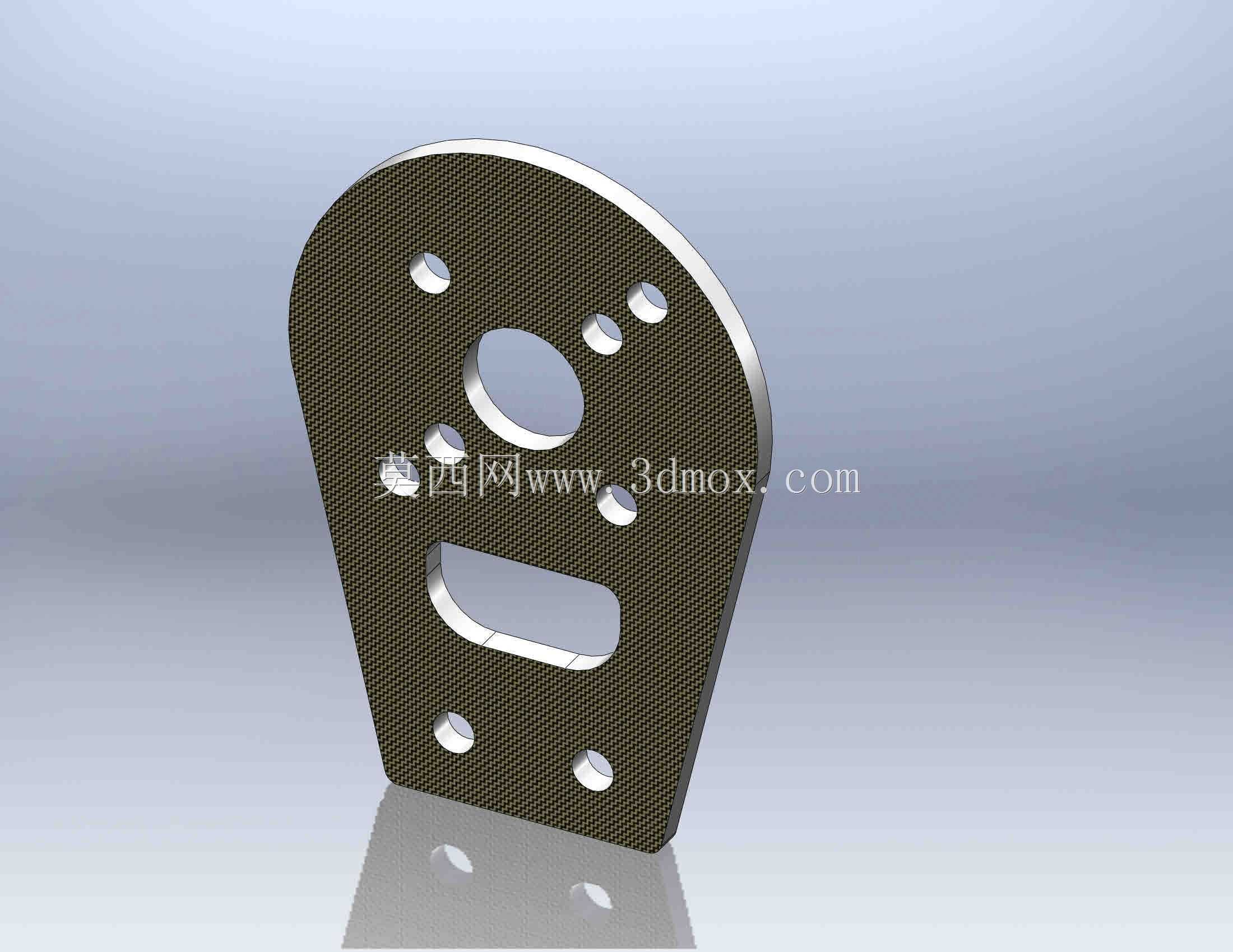

  从结构形态来看,支架整体采用水滴形轮廓设计,上端圆弧过渡可以有效降低飞行过程中的风阻,下端收窄的结构刚好适配三角翼机架的安装梁尺寸,不会额外占用过多的机架内部空间。支架表面的碳纤维纹理说明设计时选用了碳纤维复合材料作为加工材质,这类材料比强度高,重量远低于同体积的铝合金件,同时具备优异的抗振阻尼特性,能够有效吸收电机高速运转时产生的高频振动,避免振动传递到机架主体影响飞控传感器的采集精度。

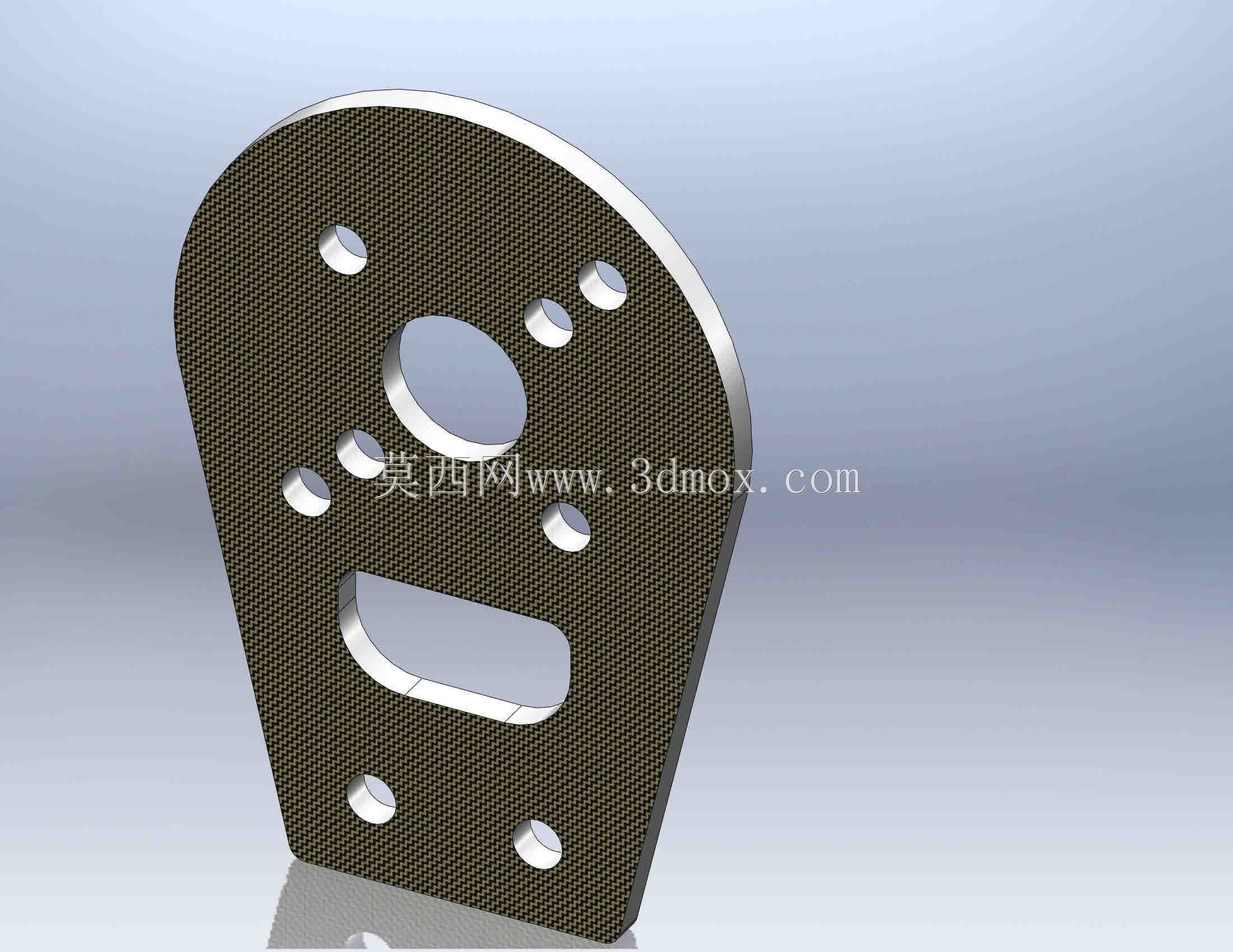

  安装孔位的布局是这款支架设计的核心要点,上部围绕电机安装位设置的多组不同孔径的通孔,分别对应电机本体的固定螺丝孔、走线过孔以及减重孔,中间的大尺寸圆孔是电机输出轴的避让空间,确保电机轴转动时不会与支架发生剐蹭,下方的长条形通孔一方面是为了进一步降低支架整体重量,另一方面可以作为走线通道,方便电机线缆从支架背面规整布线,避免线缆外露在气流中产生额外阻力或者被运动部件剐蹭。下部的两组对称安装孔用于将支架整体固定在三角翼的机架主梁上,孔位间距严格匹配X900机架的标准安装孔距,安装时不需要额外打孔修改机架结构,直接使用标准螺丝即可完成固定,安装公差控制在0.1mm以内,确保电机安装后不会出现偏移,保证偏航动力输出的同轴度。

  设计过程中首先对偏航电机的运行载荷进行了仿真测算,根据电机的最大输出扭矩、飞行时的最大过载系数确定了支架的最小壁厚,在保证结构强度满足3倍过载要求的前提下,尽可能去除非承载区域的材料,将支架整体重量控制在最低水平。边缘位置全部做了倒角处理,一方面避免尖锐边缘在装配过程中划伤操作人员或者线缆,另一方面可以减少应力集中,避免在长期交变载荷作用下出现结构裂纹。支架的安装基准面做了平面度处理,确保与电机安装面、机架安装面完全贴合,不会出现安装间隙导致的振动放大问题。

  从实际使用的边界条件来看,这款支架适配的偏航电机重量在50g以内,最大输出扭矩不超过0.2N·m,能够适应-20℃到60℃的工作环境温度,满足多数户外飞行场景的使用要求。安装时需要注意在支架与电机、支架与机架的接触面之间添加薄橡胶减震垫,进一步过滤振动传递,固定螺丝需要涂抹螺纹胶防止飞行过程中螺丝松动,布线时需要将电机线缆从预留的长槽孔中穿过,使用扎带固定在机架主梁上,预留足够的线缆活动余量,避免飞行过程中线缆被拉扯断裂。

  这类专用支架的设计不需要追求通用适配性,针对特定型号机架的孔位与载荷需求做定向优化,反而能够获得更优的重量与刚性表现,对于轻型航模以及小型无人机的结构设计来说,每一个结构件的重量优化都能直接转化为飞行续航时间的提升,同时结构刚性的保障也能降低飞行故障的概率,在设计这类零部件时,不能只关注静态的安装尺寸匹配,还要充分考虑动态运行下的载荷变化、振动特性以及气动影响,才能做出真正符合实际使用需求的结构件。
